隨著國家電力公司“一戶一表、抄表到戶”用電管理模式的推廣和普及，利用220V低壓電力線傳輸信息的載波集抄系統產品應運而生。這樣電力載波技術成為抄表系統的關鍵。當前國內主要應用的是FSK電力線載波調制技術。
低壓電力線是為傳輸50Hz的工頻電能而鋪設的。由于不是為通信鋪設的，故其特性往往較難直接滿足載波通信的要求。這直接體現在兩方面：第一、電力網絡的阻抗特性及其衰減，制約了信號的傳輸距離；第二、低壓電力線上的噪音干擾，制約了信號的傳輸質量。
由于在低壓電力線上存在諸多使載波信號的信噪比急劇下降的因素，使得載波信號難以在一個供電區域內較好地傳輸，這樣就須選取合適的低壓電力線MODEM。在應用中，我們選擇了歐洲ST公司的電力載波調制解調器芯片ST7536。
一、 ST7536芯片介紹
圖1 ST7536構成的通信系統
ST7536是一種半雙工、同步的FSK MODEM。它專為低壓電力線網絡通信而設計。用ST7536構造一個完整的通信系統，還必須包括1個微控制器（單片機）和1個電力線接口，如圖1所示。這樣的系統能夠在4個不同的信道上以2種不同的數據傳輸率（600和1200bps）進行發送和接收。
ST7536是單芯片MODEM，有28個引腳；它是半雙工的，有發送和接收兩種工作模式；它又是同步的，因?yàn)閿?shù)據的發送和接收與時鐘信號有關。時鐘信號由ST7536內部產生。ST7536芯片還需要一些外部元件來完成所有操作：1個晶振，4個電阻和5個電容。
1ST7536芯片引腳 ST7536芯片引腳如圖2所示。

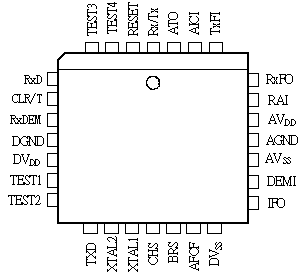

圖2 ST7536 芯片引腳
2ST7536芯片引腳說明
從功能上看，這28個引腳可大致分為如下11類。
|
引腳 |
名稱 |
類型 |
說明 |
|
1 |
Rx/Tx |
數字 |
發送或接收模式選擇輸入 |
|
2 |
RESET |
數字 |
邏輯復位和電源關閉模式輸入。低有效 |
|
3 |
TEST4 |
數字 |
測試輸入，選擇發送頻段濾波器。高有效 |
|
4 |
TEST3 |
數字 |
測試輸入，進入時鐘恢復輸入階段。TEST1為高時選擇輸入 |
|
5 |
RxD |
數字 |
同步接收數據輸出 |
|
6 |
CLR/T |
數字 |
和功能模式相關的發送接收時鐘輸出 |
|
7 |
RxDEM |
數字 |
解調后的數據輸出 |
|
8 |
DGND |
|
數字地 |
|
9 |
DVDD |
|
數字正電壓：5(1±0.05)V |
|
10 |
TEST1 |
數字 |
測試輸入，取消發送到接收模式的自動切換，使TEST3輸入有效。高有效 |
|
11 |
TEST2 |
數字 |
測試輸入，減小發送到接收模式自動切換的時間。高有效 |
|
12 |
TxD |
數字 |
發送數據輸入 |
|
13 |
XTAL2 |
數字 |
振蕩器輸出 |
|
14 |
XTAL1 |
數字 |
振蕩器輸入 |
|
15 |
CHS |
數字 |
信道選擇輸入 |
|
16 |
AFCF |
數字 |
波特率選擇輸入 |
|
17 |
DVSS |
模擬 |
自動頻率控制輸出，連接外部補償電路 |
|
18 |
IFO |
|
數字負電壓：-5(1±0.05)V |
|
19 |
DEMI |
模擬 |
中間頻率濾波器輸出 |
|
20 |
AVSS |
模擬 |
FSK解調輸入 |
|
21 |
AGND |
|
模擬負電壓：-5(1±0.05)V |
|
22 |
AGND |
|
模擬地：0V |
|
23 |
AVDD |
|
模擬正電壓：5(1±0.05)V |
|
24 |
RAI |
模擬 |
接收模擬輸入 |
|
25 |
RxFO |
模擬 |
接收濾波器輸出 |
|
26 |
TXFI |
模擬 |
發送濾波器輸入（TEST4為高時被選中） |
|
27 |
ALCI |
模擬 |
自動等級控制輸入 |
|
28 |
ATO |
模擬 |
模擬發送輸出 |
|
29 |
|
模擬 |
|
�。�1） 電源供應輸入：DGND、DVDD，DVSS，AVSS，AGND，AVDD。 ST7536內部有數字和模擬兩個獨立的電源供應；而外部的電源供應是應該接在一起的。
（2） 信道和波特率的選擇：CHS、BRS。 ST7536提供600和1200baud兩種波特率，通過BRS選擇；對每種波特率，ST7536提供兩個信道，通過CHS來選擇。具體情況如表2所列。
(3) 振蕩器輸入、輸出：XTAL1、XTAL2。 ST7536的內部振蕩器需要1個外部110592MHz的晶振和2個電容。也可以直接往振蕩器輸入時鐘信號，這種情況下晶振和電容都不必要了。
表 2
|
BRS |
CHS |
波特率/band |
頻率/kHz TxD=1 |
頻率/kHz TxD=0 |
|
0 |
0 |
600 |
81.75 |
82.35 |
|
0 |
1 |
600 |
67.20 |
67.80 |
|
1 |
0 |
1200 |
71.40 |
72.60 |
|
1 |
1 |
1200 |
85.95 |
87.15 |
�。�4） 自動頻率控制的穩定：AFCF。 自動頻率控制部分調節發送/接收頻段濾波器的中心頻率。這部分功能的穩定性由外接的電阻電容網絡電路來保證。
�。�5） 自動等級控制輸入：ALCI。 自動等級控制處理發送信號的最后輸出。它使得功率放大器的輸出電壓不受電力線網絡變化的影響。一般電力線網絡的電阻在5~100Ω。如果電力線電阻改變了，則放大器的輸出也相應改變。自動等級控制輸入可以糾正這些輸出變化。為了控制電力線接口的輸出，需要一個反饋信號，這個信號通過一個放大器來傳送。自動等級控制可以以32步，每步0.84dB來減小最大的發送輸出值。探測自動等級控制輸入的峰值，和兩個參考電壓相比較，進行相應處理。這樣保證輸入的放大器反饋信號的峰值電壓在兩個參考電壓之間。
�。�6） 數據輸入和輸出：RxD、CLR/T、RxDEM、TxD。 ST7536是同步的調制解調器，數據輸入和輸出都和時鐘(CLR/T)有關。發送模式下，ST7536自己產生時鐘信號，發送的數據在CLR/T的上升沿被采樣，所以這時TxD有效。接收模式下，解調后的數據在引腳RxDEM上有效，時鐘恢復電路從解調后的數據中取得時鐘信號，在CLR/T上升沿發送同步數據(RxD)。
�。�7） 測試輸入：TEST1、TEST2、TEST3、TEST4。 TEST2、TEST3、TEST4通常不用，被置成0V；TEST1可用來取消發送到接收模式的自動切換。
（8） 中間頻率濾波器輸出和FSK解調輸入：IFO、DEMI。 這兩個引腳之間通過1個電容來連接。
�。�9） 接收輸入和發送輸出：RAI、ATO。 RAI是ST7536的接收模擬輸入。它和電力線接口的接收輸出相連，最大輸入電壓的均方根值是2V。接收靈敏度的均方根值在信道1和信道2(600 baud)上是2mV；在信道3和信道4(1200 baud)上是3mV。 ATO是ST7536的發送輸出，它和電力線接口的發送輸入相連。模擬發送輸出由自動等級控制輸入電路來調整。最大輸出電壓的峰-峰值是3.5V，二次諧波失真大約為-53 dB。
（10） 接收/發送控制輸入：
Rx/x。 ST7536是半雙工的調制解調器，所以有發送和接收兩種操作模式。模式選擇取決于Rx/x輸入。如果這個輸入為“0”，超過3s，ST7536自動切換回接收模式。為了解決這個問題，可以使用TEST1輸入。只要把TEST1輸入置為“1”，就可以禁止模式的自動切換。
（11） 重啟輸入：RESET。
3 ST7536芯片功能結構圖
ST7536芯片功能結構圖如圖3所示。
圖3 ST7536功能結構圖
4 ST7536芯片工作流程說明
發送模式：TxD在時鐘(CLR/T)的上升沿被采樣，然后數據進入FSK調制器。調制器在由時基和控制邏輯所設置的頻率上工作。通常情況下，多路開關(MUX)選擇FSK調制器信號送到發送濾波器。發送濾波器是可切換的電容頻段濾波器。時基和控制邏輯使用自動頻率控制(AFC)在發送頻率上設置這個濾波器,它也和所選擇的信道相關。濾波后，待發送信號進入一個自動等級控制(ALC)。這個控制用來克服電力線阻抗變動問題。因?yàn)殡娏�本身特性就有頻繁而且不可預測的變動。自動等級控制利用來自電力線接口的一個反饋信號(ALCI)來調節最終的發送輸出信號(ATO)。
接收模式：信號進入芯片接收模擬輸入引腳(RAI)。接收信號在接收頻段濾波器中進行濾波。接收濾波器和發送濾波器類似，也是一個可切換的電容濾波器。自動頻率控制用來設置合適的頻率。信號被放大，接著被轉換，再由頻段濾波器進行濾波。這樣處理后的信號被送到FSK解調器。頻段濾波器輸出(IFO)和FSK解調輸入(DEMI)通過一個外部電容來連接，這個電容能夠去掉最后的偏移電壓。時鐘恢復電路從FSK解調器的解調輸出(RxDEM)中得到接收時鐘(CLR/T)。同步接收到的數據(RxD)在時鐘的上升沿被有效發送出去。
時基部分發送所有內部時鐘信號，這些信號來自11.0592MHz的晶振。振蕩器連接X(jué)TAL1和XTAL2兩個引腳。也可以直接在XTAL1引腳上提供時鐘信號來取代使用上面的晶振。
為了調試芯片，測試外部電路，ST7536提供了幾個測試選項。用發送頻段濾波器上的一個直接輸入就可以觀察發送頻段濾波器的工作情況。如果TEST4=1，那么多路開關就選擇這個發送濾波器輸入(TxFI)。接收頻段濾波器在25引腳輸出。最后，TEST1=1時可以觀察到時鐘恢復的情況，這時TEST3輸入直接作為時鐘恢復模塊的輸入。
二、 ST7536的外圍電路——電力線接口
電力線接口(PLI)連接著ST7536芯片和低壓電力線。圖4是根據ENEL規范設計的一種電力線接口電路。
圖4 電力線接口圖
在發送模式下，電力線接口把來自ST7536芯片ATO的發送信號進行放大和濾波。緩沖區的作用是保護ST7536，并且驅動電力線接口中的下一個部件。低通濾波器(LPF)的作用是抑制諧波。濾波后的信號被送入功率放大器，這個功率放大器通過轉換器來驅動阻抗為1~100Ω的電力線。此外，放大器也進行頻段濾波，來抑制發送信號的二次諧波。
在接收模式下，轉換器從電力線上取得信號，在預放大器中進行放大，再送給ST7536的接收輸入引腳RAI。這種模式下，為了避免功率放大器的低輸出阻抗所造成接收信號的衰減，關閉緩沖器和功率放大器。
三、 ST7536芯片的一個應用

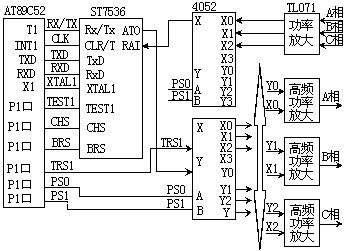

以上詳細介紹了ST7536芯片。下面簡單介紹這個芯片的一個應用實例，給出ST7536和單片機及電力線接口簡單結構圖，如圖5所示。
圖5 ST7536的一個應用結構圖
結束語
本文詳細介紹了低壓電力載波MODEM ST7536芯片的結構、原理及具體應用。在整個系統的運行中，ST7536工作高效而穩定，較好地解決了利用低壓電力線載波傳輸中的技術問題。這對于邊遠地區利用電力線上INTERNET也有參考價值。
