摘 要：地處豫東平原的河南省尉氏縣，區域面積較大，尉氏縣供電局下轄13個變電站，全部是35KV變電站，沒有專門的通信機房，通信設備放置在主控室內，2006年為了創建一流縣級供電企業，對全局所有變電站通信系統進行改造
關鍵詞：農網通信 防雷
簡介
地處豫東平原的河南省尉氏縣，區域面積較大，尉氏縣供電局下轄

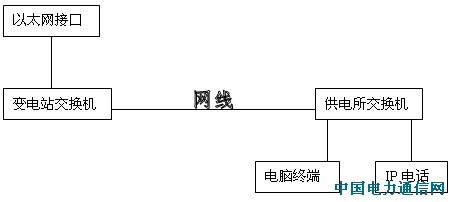

13個變電站，全部是35KV變電站，沒有專門的通信機房，通信設備放置在主控室內，2006年為了創建一流縣級供電企業，對全局所有變電站通信系統進行改造，通過租用中國聯通（原網通）的光纜線路組建了縣局到各個35KV變電站的星形光纖通信系統。2006年底，又對變電站的接入設備進行升級，加裝以太網板，使站所合一的10個供電所的數據信息通過變電站的光纖傳輸?shù)娇h局，改善了以前供電所通過VPN傳輸速度慢，易掉線的現狀。如下圖所示：
發現的故障
2007年
7月份，一場雷雨過后，我局的南曹、十八里兩個供電所的電腦終端不能連接到縣局，經過檢查發現，供電所交換機和變電站交換機全部損壞，光纖接入設備的以太網板接口損壞。而通信設備的電源系統及其它業務接口板（如四線EM、話路接口）運行正常。
分析
經分析，此次出現的兩個站、所交換機及以太網接口板損壞現象，是由于兩個所遭受雷擊后，雖然有交換機進行隔離，但由于供電所和變電站的交換機距離較遠（一般為
40-80米），兩點之間的地電位差增大，通過網絡接口串入，首先造成供電所和變電站的以太網交換機燒毀，又造成反擊損壞以太網板接口電路。并不是通信電源和通信設備被雷擊后引起的故障，是屬于網絡信號的防雷出現了問題。
改進措施

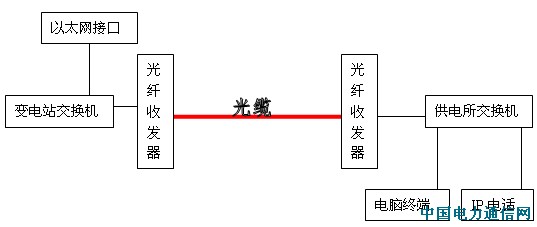

經過此次事故以后，我們對供電所和變電站之間的網絡傳輸采取了一些措施：在供電所和變電站之間增加一對光纖收發器，在站所之間敷設光纜來代替原有的網線。如下圖所示：
經過改進后供電所和變電站之間的交換機采取了光電隔離措施，一來傳輸距離遠，數據更不容易丟包，二來對兩端的信號進行隔離，三是光纖傳輸抗干擾、防雷電效果更好，使設備更能安全穩定運行。運行兩年來，再沒有發生過同樣的事故。
