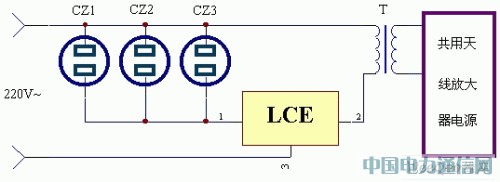

該裝置的應用電路工作原理見圖。通常共用天線放大器和用戶電視機的電源開關是分離的。有時沒有一能電視機工作，而天線放大器仍然接通電源，白白消耗電能。而另一些時候，也可能有多臺電視機正在接收節目，而共用天線放大器的電源開關沒有合上，這樣當然得不到好的接收效果。采用LCE模塊則可以很方便地進行自動控制。
當電視機用的插座CZ1、CZ2、CZ3（當然還可以設計安裝更多的電源插座，只要所用的LCE功率允許）中的任意一只插有電視機的電源開關合上時，共用天線放大器的電源就自動供電。這樣既不會浪費電能，又不影響電視機用戶，且無須專人管理。
