導讀：幅移鍵控(ASK)是一種被廣泛使用在許多低頻射頻應用中的數字通信調制技術。最簡單的ASK方式是當信號源要發送‘1’時，它就發送一個大幅值的載波，當需要發送‘0’時，它就發送一個低幅值的載波。通斷鍵控(OOK)調制是這種方法的進一步簡化版本，信號源在需要發送‘0’的時候不用發送載波。
ASK和OOK通信協議通常用在近距離無線通信應用中，例如家庭自動化、工業網絡、無線基站、遙控無鑰匙進入系統(RKE)以及胎壓監測系統(TPMS)。OOK特別適合電池供電的便攜式設備使用，因為這樣的系統在發送‘0’時無需發送載波，因而可以節省功率。不同的應用涉及的載波頻率可能變化很大，例如在某些基站的低頻有線通信中約為2MHz，在使用ISM頻段(工業、科學和醫療)的短距離無線通信中約433MHz。
各種無線技術，包括藍牙、ZigBee、Wi-Fi在當前的消費電子行業中已經取得了一定進展。這些協議提供了設備之間安全通信的機制，通常都工作在2.4GHz的ISM頻段，并且組合使用頻移鍵控(FSK)、相移鍵控(PSK)和幅移鍵控(ASK)調制技術。這些技術提供的安全性包括通信的信道跳頻和擴頻模式。這種方案很難被偵聽到，因此具有很高的安全性，并能改善抗噪聲性能。所有這些方法在發送‘0’和‘1’的時候都會消耗發送功率。遺憾的是，這些協議還是具有相對較高的復雜性以及較高的硬件實現成本，特別是當安全性和高抗噪聲性不是硬性要求的時候。
Wi-Fi主要用于高數據速率、長距離應用，對于簡單的控制+檢測應用來說可能是大材小用了。ZigBee被認為是新興傳感器網絡的理想選擇，而藍牙在眾多的消費類音頻設備和個人無線設備中得到了廣泛應用。表1對藍牙、ZigBee和ASK/OOK方法的不同性能特征作了簡單對比。

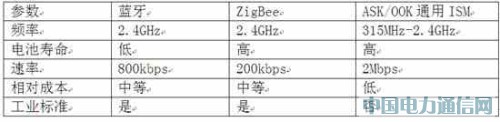

表1：藍牙、ZigBee 和ASK/OOK特性的比較
但簡單的ASK/OOK硬件實現由于成本低已經成為優先選擇，特別是在使用時間非常長的電池供電應用中，或者接入點對點有線基礎網絡和無線紅外鏈路可能的情況下。針對不同的應用，其他技術的實現成本可能是它的2到5倍。通過在發送器和接收器之間實現雙向訊問機制仍然可以在這種鏈路上實現足夠的安全性，例如必要時通過交換特殊的代碼。與OOK相比，ASK可以提供更好的抗噪聲性能，而且成本比FSK低，但功耗比OOK高。
1 MAX9933在ASK接收器信號鏈中的應用
ASK接收器前端通常由三個模塊組成：用于從寬帶輸入噪聲譜中辨別感興趣載波頻率的輸入帶通濾波器，用于提取感興趣信息的包絡檢波器，以及用于產生二進制輸出的比較器。比較器的觸發門限電平來自于包絡檢波器本身的輸出;這使得門限電平能隨接收信號電平自動調整。
前端的一種可能實現方案是使用射頻功率檢測器MAX9933，它能讀取45dB動態范圍、頻率為2MHz～1.6GHz的輸入信號。特別是，它能輸出與范圍在-58dBV～-13dBV(即1.25mVrms～223mVrms)內的信號電平成正比的對數電壓。圖1顯示了MAX9933在ASK接收器信號鏈中的應用。

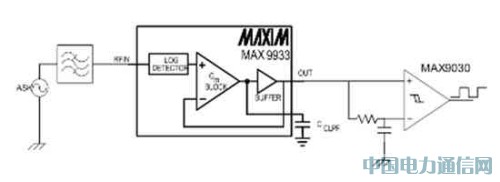

圖1：MAX9933在ASK接收器信號鏈中的應用
饋入到FRIN管腳的射頻信號在外部采用交流耦合的方式。由于MAX9933是峰值響應射頻檢測器，因此它的基本功能是簡單包絡檢波器，即使是對于低至毫伏的信號。用于輸入射頻電壓幅值相對于輸出直流電壓的對數轉移函數具有正比于dB的特性，因此MAX9933對非常小的信號非常敏感，使得ASK接收器能輕松區別輸入的1和0信號電平。電容CCLPF的值決定了芯片輸出端的響應帶寬，該值又取決于預期的數據速率。圖2給出了在將功率檢測器當作包絡檢波器進行測試時的輸出波形，其中比較器使用了一個自適應基準來產生數字輸出位。測試波形具有10MHz的載波頻率和40kbps的數據速率。CCLPF濾波電容為150pF，RC濾波器由一個100kΩ電阻和一個0.22μF電容組成。

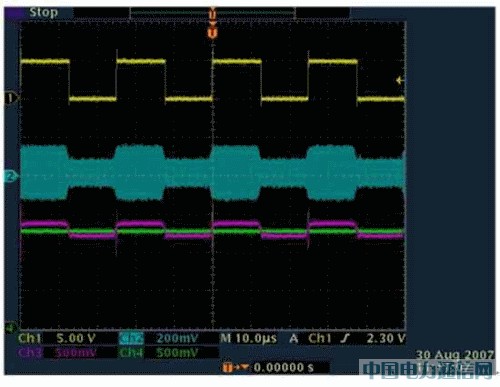

圖2：MAX9933射頻檢測器對調制頻率為10MHz、數據速率為40kbps的射頻輸入信號的響應。
2 MAX9930在OOK系統中的應用情況
射頻功率檢測控制器MAX9930最初設計用于自動增益控制(AGC)環路中功率放大器(PA)的反饋控制環路。然而，當在開環中進行配置時(即沒有使用PA閉合從“OUT”到“RFIN”之間的反饋環路)，它可以像圖3所示那樣簡單地用于OOK應用中。REF電壓代表在應用中會接收到的低于最低‘1’信號電平的門限電壓，它可以用來提取OOK信息。

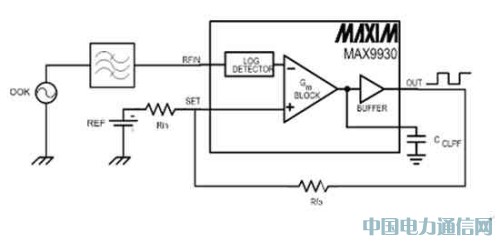

圖3. MAX9930在OOK應用中的電路
輸入到RFIN管腳的射頻信號也通過外部交流方式耦合到芯片內。MAX9930的前端是一個峰值檢波器，它在內部檢測輸入射頻信號的峰值。饋入到SET管腳的電壓用作比較器的門限電壓(適合于OOK檢測)。電阻Rfb和Rin提供比較器遲滯功能以增強抗噪聲性能。電容CCLPF可以盡量小以提高數據速率。在與圖2相同的輸入條件下給出了測試結果。比較器遲滯電阻Rfb選用300kΩ，Rin為10kΩ。
OOK發送器的簡單性無可匹敵。它只是非常簡單地發送載波到給天線/電纜饋送信號的功放完成‘1’的發送，或者什么也不發送來傳遞信號‘0’。接收器系統既可以是OOK接收器系統(具有固定的門限)，也可以是一個ASK接收器系統(具有自適應的門限)。在當今的互聯世界里，電路之間需要多種通信模式，ASK和OOK就是這樣的兩種協議。

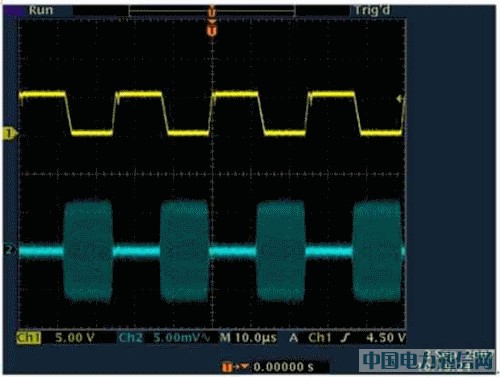

圖4. MAX9930射頻檢測控制器對調制頻率為10MHz、速率為40kbps、電平為-40dBm OOK調制的射頻輸入信號的響應。REF設置為500mV。輸出數字位顯示為黃色，輸入射頻信號為藍色。
