4.1 通信機房建筑物
機房建筑以鋼筋混凝土結構為宜。
機房建筑應有避雷針等直擊雷保護裝置。
機房建筑的防雷接地（避雷針等裝置的接地）應與機房的保護接地共用一組接地體。
站區內不應有架空走出建筑物的非用戶線類信號線。
4.2 電源系統
低壓交流配電
低壓電力線的中性線不應在機房內接地。
交流電源線進入機房的入口處應配裝標稱放電電流不小于20KA的交流電源防雷器（C級防雷器）。
通信電源的保護地應與通信設備保護地共用一組接地體，通信電源與通信設備處于同一機房的情況下，宜共用同一個機房保護接地排。

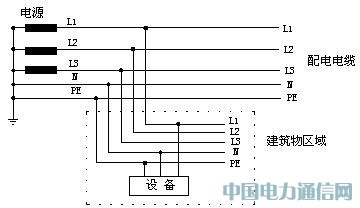

通信機房的交流供電系統應采用TN-S供電方式。如圖4-1所示：
圖4-1 TN-S交流供電方式
這種供電對設備的安全運行有很好的保證，包括三種情況：
(1) 低壓電力電纜從較遠的變壓器處采用三相五線（3根相線、1根中線、1根保護地線）向機房供電。
(2) 高壓或中壓電力線引入通信樓，在通信樓的配電房內變成低壓電力電纜輸出，低壓電力電纜的中性線、保護地線在配電變壓器的輸出處接通信樓的地網，然后變壓器輸出三相五線到機房。
(3) 高壓或中壓電力線引到通信樓附近，在戶外由配電變壓器變成低壓電力電纜輸出，低壓電力電纜的中性線、保護地線在配電變壓器的輸出處接配電變壓器的地網，然后變壓器輸出三相五線到機房。
*若2、3情況不能滿足，也可采用如下方法：低壓電力電纜的中性線、配電變壓器的保護地接通信樓的地網（或接配電變壓器地網，通信樓的地網與配電變壓器的地網在地下統一連接成一個地網），變壓器輸出三相四線（3根相線，1根中線）到機房。
**通信機房的交流供電系統不宜采用TT的配電方式（見a、b兩種例子），可提醒用戶盡量避免。例：a、低壓電力電纜從較遠的變壓器處采用三相四線（3根相線，1根中線）向機房供電；b、高壓或中壓電力線在通信樓旁接配電變壓器，配電變壓器的地網和通信樓的地網分別使用兩組獨立的接地體。
直流配電：
-48V直流電源的正極（或+24V直流電源的負極）應在直流電源柜的輸出處接地。
直流電源柜的工作地、保護地應與通信設備保護地共用一組接地體，直流電源柜與通信設備處于同一機房的情況下，宜用同一個機房保護接地排。
4.3 電纜布放
為了防止強大的雷電侵入波能量通過各種線纜（如電力線、通信線等）損壞通信設備，應采取以下措施來減小雷電能量：
(1) 所有的進出局站的線纜都應采用埋地敷設方式，并應選用具有金屬外護套的電纜。對于長途明線進局的線纜，應在進入室內之前至少20m處改換成埋地電纜，電纜的埋深一般為0.6～0.8米。如果采用普通的雙絞線或多芯電線，應將它們穿過埋地的鐵管后進局。電纜的金屬外護套或鐵管兩端應分別就近與防雷的接地裝置相連。
(2) 在上述電纜與架空線連接處應加裝浪涌保護器。 保護器的連接線應盡可能短，其接地端應就近與電纜的屏蔽層以及桿塔的接地導體相連。
(3) 所有進出建筑物的線纜應考慮加裝浪涌保護器。從EMC的觀點來看，保護器最好安裝于線纜在建筑物的人口處，但考慮到實際運行環境和安裝的方便，建議將保護器安裝于被保護設備附近，保護器的連接線應盡可能短，其接地端應就近與地網及電纜的屏蔽層相連。電纜內的空線對也應與屏蔽層及保護器的接地端相連。
同時，由于雷擊建筑物或其附近時，會在其周圍空間產生強大的電磁場，該電磁場與各種回路耦合，可能在其感應出較高的過電壓（一般稱為感應雷過電壓，簡稱感應雷）。為了防止通信線、電力線等產生感應過過壓，應該采取以下保護措施：
(1) 電力線、通信線等盡可能避免靠近有較大雷電流流過的導體，特別應避免在防雷引下線附近或沿墻角布線。對于室外布放的各種線纜，應避免靠近通信鐵塔以及較高的樹木等可能遭受直擊雷的物體；
(2) 室內各種線纜盡可能相互靠近，以避免它們之間形成較大的感應回路；
(3) 電力線、通信線等盡可能采用屏蔽電纜，屏蔽層兩端都應接地；
(4) 當局站地處雷害區或臨近有強電磁場干擾源、樓高超過30米時，樓內的垂直布線宜考慮設置金屬豎井，或其它防干擾措施。機房內的架間布線宜采用金屬槽道進行屏蔽；
(5) 在局站范圍內，嚴禁布放架空線纜。相鄰建筑物間的電力線、通信線等應采用屏蔽線或穿過金屬管埋地走線，其屏蔽層或金屬管應分別接在兩個地網以及建筑物的進/出口處。
非用戶線類信號電纜
非用戶線類信號電纜主要為E1線、以太網線、串口線、以及其它正常情況下用于建筑物內通信設備間互連的信號電纜。
通信局站內的E1線、網線不應架空走線，特別是移動基站到傳輸設備的E1線，以及數據通信設備的網線。E1線、網線是室內信號互連線，正常情況下不應架空出戶走線。如果由于實際條件出現E1線、網線出戶走線的情況，此時應按進局電纜的要求進行E1線、網線的防雷保護，可以采用以下措施來預防雷擊的損壞：
(1) 信號電纜宜穿金屬管從地下入局，金屬管兩端接地，信號電纜進入室內后應在設備的對應接口處加裝信號避雷器保護，信號避雷器的保護接地線應盡量短。
(2) 如果因條件限制，室外電纜無法從地下走線，信號電纜宜穿金屬軟管進行屏蔽，金屬軟管的兩端應可靠接地，在機房內可連接到機房保護接地排。電纜進入室內后在設備的對應接口處應加裝信號避雷器保護，信號避雷器的保護接地線應盡量短。
(3) 或室外電纜采用具有金屬外護套的電纜，金屬外護套的兩端應可靠接地，在機房內可連接到機房保護接地排。 電纜進入室內后在設備的對應接口處應加裝信號避雷器保護，信號避雷器的保護接地線應盡量短。
出入局站的信號電纜，電纜內的空線對在機房內宜做保護接地。例如：室外引入的E1總電纜內兩對同軸線只用了一對，則另一對E1電纜的芯線和屏蔽層可在室內匯接到一塊小金屬板上，再由小金屬板接出一根接地線到機房的保護接地排。
用戶線類電纜
MDF架
所有進入機房的用戶外線電纜的金屬外護套應在配線架上接地或直接接到機房保護接地排。
未用的用戶外線電纜應在配線架處做接地處理。
用戶電纜
配線架和交換機應采用聯合接地方式，即配線架的保護地和交換機的保護地應共用一組接地體，配線架和交換機在同一機房時，宜共用同一個機房保護接地排。
配線架的接地線長度應盡可能短，不要盤繞。
配線架接地線建議選用截面積不小于50mm2的多芯銅導線，對于如遠端模塊、接入網ONU外置配線架接地線截面建議不小于16mm2。
配線架使用的保安單元應符合電信行業標準的要求，并應按照相關標準的要求對保安單元進行定期抽檢，及時更換已失效及性能大幅下降的保安單元。
嚴禁用戶外線電纜不經過保安單元連到交換機上。
應保證配線架的接地匯流條與保護地排連接牢固可靠； 連接處不應發生氧化腐蝕；應保證保安單元的接地端與配線架的接地匯流條間有良好的電氣連接，連接處不應發生氧化腐蝕等現象。
走線架與設備絕緣的要求：
根據信息產業部標準YDJ26-89《通信局（站）接地設計暫行技術規定（綜合樓部分）》要求：第2.1.2條數字通信設備的機架保護接地，應從總接地匯集線或機房內的分接地匯集線上引入，并應防止通過布線引入機架的隨機接地；數字通信設備和模擬通信設備共存的機房，兩種設備的保護地應分開，并防止通過走線架或鋼梁在電氣上連通。
同樣對于ITU-T K.27和Bellcore GR-1089標準中，對于不同的接地方式，對機架的絕緣也作了相應的說明。
因此，對于設備除了有意連接的接地線之外，設備放置在機房內，不允許因為偶然因素而可能出現另外的接地路徑（非有意設計的接地路徑）。為此，設備應做絕緣設計，使設備在機房中安裝固定好之后：1、獨立放置在機房內：設備的外殼與機房地面、墻壁、屋頂、桌面緣
2、放置在機架內：設備外殼與機架絕緣（設備和機架均為我司除外）；3、設備外殼與機房走線架絕緣。
