淺析基于Modelsim FLI接口的協同仿真[圖]
[ 通信界 | 佚名 | www.6611o.com | 2012/3/25 10:59:48 ]


摘要:介紹了如何利用modelsim提供的FLI(Foreign Language Interface)接口對VHDL設計文件進行協同仿真,給出了協同仿真的意義以及協同仿真的程序結構和系統結構。

1 前言

協同仿真就是利用仿真工具提供的外部接口,用其它程序設計語言(非HDL語言,如c語言等)編程,用輔助仿真工具進行仿真。Modelsim提供了與c語言的協同仿真接口。以Windows平臺為例,用戶可通過modelsim提供的c語言接口函數編程,生成動態鏈接庫,由modelsim調用這些動態鏈接庫進行輔助仿真,如圖1所示。


     圖1 協同仿真示意圖

2 Modelsim及FLI接口介紹

Modelsim是Model Technology(Mentor Graphics的子公司)的HDL硬件描述語言仿真軟件,可以實現VHDL、Verilog以及VHDL-Verilog混合設計的仿真。除此之外,Modelsim還能夠與c語言一起對HDL設計文件實現協同仿真。同時,相對于大多數的HDL仿真軟件來說,Modelsim在仿真速度上也有明顯優勢。這些特點使Modelsim越來越受到EDA設計者、尤其是FPGA設計者的青睞。

Modelsim的FLI(Foreign Language Interface)接口,提供了c語言動態鏈接程序與仿真器的接口,可以通過c語言編程對設計文件進行輔助仿真。

3 協同仿真系統的結構及意義

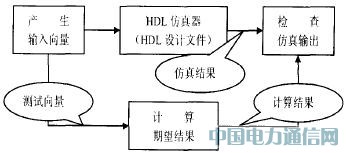

Modelsim與c語言協同仿真,一是用于產生測試向量,避免手工編寫測試向量的繁瑣;二是可以根據程序計算結果自動檢查仿真結果正確與否;三是模擬其它模塊(如RAM)的功能,在系統級對設計文件仿真。實踐中一般是把一和二結合在一起,用程序產生仿真向量,一方面輸出給設計文件作為輸入,另一方面由程序本身對該向量計算,把得到的結果與仿真器的輸出結果比較,檢查邏輯是否正確,如圖2所示。至于模擬功能,現在已經有一些通用芯片的模擬程序,如denali可以模擬RAM的功能。另外,用戶也可以利用modelsim提供的編程接口自己模擬一些芯片的行為,然后與設計文件連接到一起仿真。


     圖2 語言測試程序?qū)HDL設計文件的協同仿真結構圖

4 C語言對VHDL設計文件的協同仿真

4.1 構成框圖

仿真文件的構成如圖3所示,包括HDL文件和動態鏈接庫(即c程序)。圖中c程序?qū)?yīng)的VHDL文件要負責聲明對應的動態鏈接庫文件名及初始化函數,另外還可以給出一些調用參數。動態鏈接中用到的輸入輸出信號也要在對應的VHDL文件中聲明。

淺析基于Modelsim FLI接口的協同仿真
     圖3 仿真文件構成示意圖

例如,假定有一個DLL文件名為sim.dll,對應的初始化函數為sim_init,有輸入信號in1、in2,輸出信號out1、out2,可以這樣編寫對應的VHDL文件

(sim.vhd):
     library ieee;
     use ieee.std_logic_1164.all;
     entity sim is
     port(
     in1:in std_logic;
     in2:in std logic;
     out1:out std_logic;
     out2:out std_logic;
      );
     end entity sire;
     architecture dll of sim is
     attribute foreign :string;
     attribute foreign of dll :architecture is "sim_init
     sim.dll”
     begin
     end;

仿真時,仿真器對頂層的HDL文件進行仿真,并根據各VHDL文件的動態鏈接庫聲明來調用、執行相應的動態鏈接庫。

4.2 動態鏈接庫的程序結構

利用modelsim仿真時,可根據VHDL文件的聲明,調用DLL文件(如sim.dll)。在VHDL文件中已經給出了調用文件(sim.dll)和初始化函數名(如sim_init),modelsim根據這些信息,調用sim.dll中的sim_init函數,完成初始化工作。初始化包括:

①初始化全局變量;
     ②設置VHDL輸入輸出信號與c程序變量的對應關系;
     ③設置輸出信號的一些初始狀態(mti_ScheduleDriver);
     ④設置在仿真器重新仿真(restart)和仿真器退出仿真等情況下執行的一些函數(mti_AddRestartCB和mti_AddQuitCB等),如釋放動態申請內存等;
     ⑤設置敏感表,給出在某些信號發生變化(如時鐘上升沿等)時執行的函數。
     ⑥其它。

C程序的設計步驟如下:

(1)包含頭文件,包括c程序常用的一些頭文件和modelsim給出的外部語言接口頭文件mti.h。Modelsim給出的外部接口函數說明、類型定義等都在mti.h中。
     (2)定義自己的結構體,這一點主要是為了編程方便,例如輸入輸出信號對應的變量在各函數中基本上都會用到,可以把這些變量定義成一個結構,便于參數傳遞。
     (3)編寫初始化函數

初始化函數的定義為:

init_func(mtiReginoIdT region,char *param,
     mtiInterfaceListT *generics,mtiInterfaceListT *ports)

各參數的意義可以參閱modelsim用戶手冊。

下面結合上面給出的初始化函數要完成的任務進行詳細說明。

a.初始化全局變量(略)

b.設置VHDL輸入輸出信號與c程序變量的對應關系。這是通過調用mti_FindPort函數實現的。mti_FindPort函數定義為:

mfiSignalIdT mti_FindPort(mtiInterfaceListT *list,char *name);
     例如,定義輸入輸出信號對應的結構ip:
     PortStruct ip;
     就可以用:
     ip_in1=mti_FindPort(ports,"in1");

來實現輸入信號in1與變量in1的對應關系。

對輸出信號來說,它的目的是產生驅動。因此,這些變量(out1和out2)除了要找到對應的輸出信號外,還要驅動這些信號。對信號的驅動可以通過調用mti_CreateDriver函數來實現。該函數的定義為:

mtiDriverIdT mti_CreateDriver(mtiSignalIdT sig);

由于這些變量一般只用于對外驅動,因此可以簡單寫成下面的形式:

ip.out1 = mti+ CreateDriver(mti_FindPort(ports,"out1"));

C.調用mti_ScheduleDriver函數,設置輸出信號的初始狀態。mti_ScheduleDriver函數的定義為:

void mti_ScheduIeDriver(mtiDriverIdT driver,long value,mtiDelayT delay,mtiDriverModeT mode);

其中,driver是輸出信號對應的變量名,如ip.out1和ip.out2;value是要設置(驅動)的值,如高電平('1',對應value為3)、低電平('0',對應value為2)、高阻('z',對應value為4)、未賦值('U',對應value為0)等等;delay是從當前時間開始到把信號驅動成給定值的等待時間,單位與仿真器當前使用的最小時間單位相同;mode為信號模式,有兩個值可供選擇:MTI_INERTIAL或者是MTI_TRANSPORT,分別對應于標準VHDL語言的INERTIAL和TRANSPORT。例如,設置信號out1的初始狀態為低電平:

mti_ScheduleDriver(ip.out1,2,0,MTI_INERTIAL);

d.設置在仿真器重新仿真(運行命令restart)或退出仿真(運行命令quit-sim)等情況下調用的函數。這一部分主要是為了釋放內存或者保存當前狀態等。以restart為例,假設在程序中用malloc申請了存儲空間buf,在仿真器"restart"時需要釋放,就可以用以下的函數調用來注冊:

mti_AddRestartCB(free,buf);

注冊后,當仿真器運行命令restart時就會調用free(buf)。

其它一些函數可以參照modelsim的用戶手冊這里不再詳述。

e.設置敏感表,給出在某些信號發生某些變化時(如時鐘上升沿等)執行的函數。例如,在輸入信號in1發生變化時,要執行函數in1_change(in1_change為用戶定義好的函數),可以這樣定義:

processed proc;
     proc=mti_CreateProcess("P_in 1 change",in1_change,&ip);
     mti_Sensitize(proc,ip.in1,MTI_EVENT);

也就是說,先創建進程,然后設置敏感表。當滿足敏感表的條件時,仿真器就會執行該進程。mti_CreateProcess函數的定義為:

mtiProcessldT mti_CreateProcess(char *name,mtiVoidFuncPtrT func,void * Param);其中,name是將要在仿真器窗口中顯示的名稱;func是要執行的函數;后面的param是要傳給func的參數。mti_Sensitize的定義為:
void mti_Sensitize(mtiProcessIdT proc,mtiSignalIdT sig,mtiProcessTriggerT when);

其中,proc為調用mti_CreateProcess的返回值;sig為信號名,即VHDL文件的輸入輸出信號對應于C程序的變量;when可以取MTI_EVENT或者M(jìn)TI_ACTIVE兩種值。

4.3 C程序的編譯

對Windows平臺,采用的編譯器是MicrosoftVisual C++,并用如下的命令進行編譯:

cl -c -I app.c
     link -dll -export: app.obj
     modeltech.lib

上面的是modelsim的安裝目錄,是c程序的初始化函數名,如我們給出的sim.c的sim_init。編譯之后就可以生成.dll文件。

仿真向量是用c語言還是用HDL直接產生,要視設計者的應用而定,選取最簡單的方式。在大多數情況下,用c語言和HDL聯合生成測試向量會更方便些。

5 結論

利用Moelsim的FLI功能,用c語言對所設計的模型進行功能驗證,可以加大驗證代碼的覆蓋率,減少驗證代碼的復雜度,加快驗證的速度,縮短設計周期,可以更好的驗證系統的通用性。另外,Modelsim的FLI功能使硬件描述語言(Verilog,VHDL)與c語言緊密結合在一起,為設計人員提供了更廣闊的驗證平臺,更方便的驗證方法。
