隨著中小企業的興起,企業分支之間的組網業務正在成為政企市場新的增長點。對網絡資源高度依賴、開通時間長、維護復雜,是長期以來傳統數據專線業務廣受詬病的問題,也無法滿足IT能力較弱的企業的需求。市場迫切需要一種輕量級、快速開通、成本低廉的新型敏捷組網業務。E-BoD(Enterprise Bandwidth-on-Demand)是中國移動定義的新型企業敏捷組網業務。用戶通過互聯網電商平臺訂購企業組網業務,隨即完成業務自動發放,快速實現多個企業駐地的互聯和業務部署,解決了業務開通和運維復雜的難題。
2017年3月,華為承接中國移動E-BoD創新項目,開始在Novonet實驗網中部署E-BoD敏捷網絡業務。Novonet是中國移動發布的下一代革新網絡架構,希望采用NFV/SDN等新技術,構建一張資源可全局調度、能力可全面開放、容量可彈性伸縮、架構可靈活調整的新一代網絡。E-BoD是Novonet網絡中實現企業敏捷專線的重要業務場景。

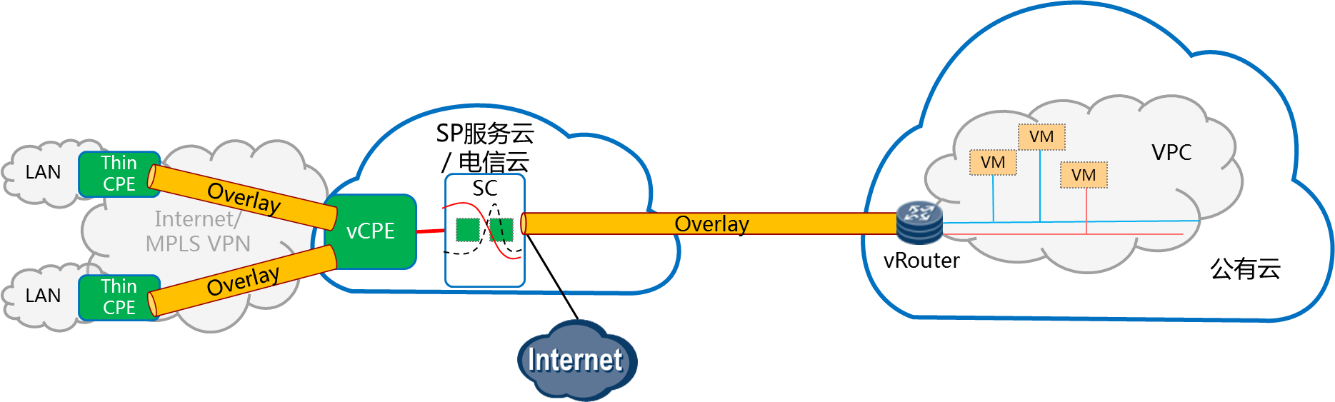

圖1. E-BoD業務實現
本項目中,華為采用Cloud EPN解決方案實現E-BoD業務場景。整個系統部署在中國移動研究院和廣東移動Novonet節點的 TIC(Telecom Integrated Cloud,電信云)環境中。Cloud EPN方案需要接受三層解耦(服務器、Cloud OS、VNF業務網元)的挑戰,與來自不同廠商的服務器、OpenStack云化環境適配。華為、中國移動和諸多友商共同努力,陸續克服了諸如QCOW2與ceph兼容性問題、IPtables自動化配置問題、Keystone版本互通問題、虛機資源調用問題和虛機參數注入問題等一些列技術難關,最終實現了E-BoD業務成功開通。
2017年9月,E-BoD項目完成全部業務功能測試,達成了業務目標,成功實現了駐地之間組網、駐地到互聯網組網、接入帶寬動態調整、安全策略自動下發等多個業務場景;實現了用戶自助開戶、自助訂購業務套餐和CPE設備、設備即插即用、網絡自動開通等業務功能;實現30分鐘之內用戶業務全網開通的設計目標。自此,三層解耦場景下的E-BoD在中國移動Novonet實驗網上誕生了。
華為Cloud EPN解決方案是一個SDN/NFV綜合解決方案,包括應用層、協同層、控制層、設備層等4層架構。
· 應用層
應用層平臺實現用戶自助服務和運營商自動運維等功能,提供統一界面和北向接口。主要的界面包括面向用戶的業務/設備訂購界面,面向運營商的業務審批、開通和運營界面。應用層支持與運營商現有的OSS/BSS平臺對接,打通完整的業務發放流程。
· 協同層
即O層(Orchestrator),由協同器構成,包括業務發放模塊和業務運維模塊,實現業務生命周期管理、資源管理、模板管理,以及網絡連接與業務維護等功能。O層實現業務的總體編排和跨域協同,將E-BoD業務分解映射到網絡、電信云等不同領域,將NFV網元與SDN網絡自動結合在一起,實現E-BoD業務端到端自動發放。
· 管控層
管控層承接來自協同層的指令,包括多種控制器、管理平臺。其中VNFM負責完成虛擬環境中的VNF生命周期管理,控制器負責搭建虛擬化和物理網絡,并將兩者打通;OpenStack負責管理電信云中各種資源并創建虛擬網絡。多個組件分別完成各自領域的組網,聯合完成端到端業務發放。
· 設備層
包括物理和虛擬業務網元,負責承接管控層指令,實現具體的用戶業務流量轉發和策略控制。設備層網元包括物理CPE、虛擬CPE、虛擬防火墻等設備,設備層可以運行在不同類型的底層網絡之上,例如互聯網、承載網、傳輸專線等等不同物理媒質和網絡技術。

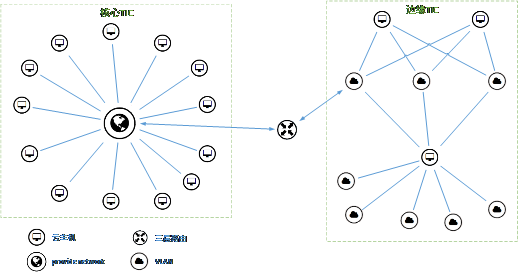

E-BoD具體部署過程中,除了企業側CPE之外,全部組件都以軟件形式部署在TIC中,關鍵業務功能全部實現云化。部署時間由傳統硬件網元的數月縮短到了數天。業務轉發虛擬網元動態按需部署,實現了最大化資源利用。轉發層面虛擬網元之間通過Service Chain(服務鏈)技術組網,實現了業務流量的自動跳轉和組網自動化。在編排層統一協同下,TIC內部的20多個網段均實現自動發放,滿足了VNF內部組網和外部網絡訪問的需求。
圖2. E-BoD業務總體網絡架構
華為Cloud EPN解決方案在中國移動Novonet實驗網中成功實現E-BoD業務場景,完成了企業組網的業務自動發放、資源全局調度、容量彈性伸縮、策略動態控制等關鍵特性和業務能力,為中國移動開拓企業敏捷組網業務市場打下堅實的基礎。
