陳 浩1，吳 寧2
(1廣東省電力調度中心，廣東 廣州 510600；
2廣州發電廠有限公司，廣東 廣州 510160）
摘 要：主要介紹了分層控制系統在電力系統的自動電壓控制（AVC）和自動發電控制（AGC）兩方面的應用。采用分層控制系統，可以有效地提高電力系統的供電可靠性，使電網調度工作更為省力。最后指出，為實現這一目標，除了投入相應的人、財、物以外，還需處理涉及到的系統調度技術、組織關系、計算機技術和通信技術等多方面問題。
關鍵詞：電網調度；自動電壓控制；自動發電控制；分層控制系統
Hierarchy system applied to electric network dispatching
CHEN Hao1, WU Ning2
(1.Guangdong Power Grid Dispatching Center,Guangzhou 510600,China;
2.Guangzhou Power Plant Co.,Ltd.,Guangzhou 510160,China)
Abstract:The applications of hierarchy system to automatic voltage control(AVC)and automatic generation control(AGC)of electric power system are described in this paper.The hierarchy system can effectively improve the reliability of power supply and facilitate power network dispatching.To achieve this goal,however, many aspects concerned such as system dispatching technique,organizational relations,computer technology and communication technology should be considered in addition to investment of manpower,funds and materials.
Keywords:power network dispatching;automatic voltage control;automatic generation control;hierarchy system
所謂的“分層控制系統”是指從物理結構上或從功能上進行分層，使由此而形成的各子控制系統的動作從整個系統來看達到最恰當?shù)目刂菩Ч⒆詣?dòng)或人工地把這些動作協調起來，遵循某一控制目標而工作的系統。
依照麥薩洛維克（Mesarovic）的觀點，電力系統的控制系統的分層及分割方法可按以下三種方式進行：
a)按照控制水平劃分；
b)按照模型化方法的不同劃分；
c)按照組織分層進行劃分。

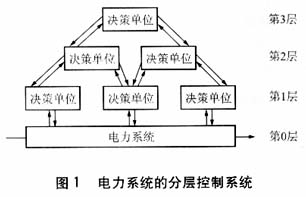

目前的調度組織系統就屬于第三種情況。而所謂的分層控制系統（hierarchy system）就是指這種分層方式。見圖1。
電力系統具有相應于電壓等級的分層結構。現代調度組織也具有由中心調度所及其下屬的許多地區調度所形成的分層結構。因此，為了構成達到預期目的的綜合自動化系統，把所有正在發展中的地區調度所及發電廠、變電站的自動化完善地協調起來以形成分層控制系統是比較現實的。
從電力系統綜合自動化的觀點來看，分層控制系統具有以下的優點：
a)是適合于電力系統結構的系統；
b)易于保證自動化系統的可靠性；
c)可靈活地適應系統的擴大和變更；
d)可提高投資效率；
e)能更好地適應現代技術水平的發展。
要使其成為最佳控制系統，必須從可靠性、經濟性、響應特性、維修特性等最優條件來決定。
隨著電網的規模不斷擴大，當主干系統發生事故時，無論系統本身的狀況、事故的后果以及預防事故的措施，都會變得很復雜。如果萬一對系統事故后的處理不當，其影響的范圍將是非常廣泛的。鑒于這種情況，必須從保證供電可靠性的觀點來討論目前系統調度的自動化問題。
為保證供電的可靠性，對全部系統設備采用一定的冗余設計，這雖然是一種有效的方法，但存在著經濟方面的問題，因此，迄今防止事故蔓延的主要方法仍是借助繼電保護裝置進行保護，以及從系統調度自動化方面采取一些措施。其基本原則是，為了防止事故蔓延，不單是依靠繼電保護裝置，而是平時就要對事故有相應的準備，一旦發生事故，則可盡快實現系統工作的恢復。
1結合電網自動電壓控制進行調度
電壓是衡量電能質量的一項重要指標。隨著電網規模的不斷擴大，只通過人工控制無功潮流和進行電壓控制，以保證大電網運行的穩定性和經濟性是不實際的，必須實施自動電壓控制（AVC）。
同頻率調節概念類似，電壓調節也可分為一次、二次和三次調節。電壓的快速無規則變化由發電機組無功功率“一次調節”進行補償，這種一次調節要求快速（毫秒級），必須自動（類似機組一次調頻），主要由機組勵磁調節器（AVR）實現。二次調節是補償電壓的慢變化，控制的是控制區域內“控制機組”所吸收和發出的無功功率，以使區域內電壓合格，其反應時間為1～5 min（類似二次調頻，即AGC）。三次調節則是使系統電壓和無功分布全面協調，控制電網在安全、經濟和優化狀態下運行，時間為15 min以上（類似三次調頻，即經濟調度）。
國外尤其是法國、意大利等歐洲國家從20世紀70年代末開始開發應用分層、分區的AVC控制系統。如意大利國家電力公司實現了電壓與無功功率的自動控制，分別于1984年在佛羅倫薩地區、1986年在西西里地區實現了電壓二次調節，運行效果非常好，并于1993年在整個超高壓電網中普遍實現二次及三次電壓調節，它是一個在線分層控制結構的自動控制系統。
由于存在著電壓分散測量的誤差以及理論上的無功最優潮流無法收斂等問題，一直不能實現閉環控制，因而只能作為調度運行人員調節無功功率和電壓的參考。
由于AVC可以有效地提高電網和機組的安全穩定水平，提高電壓質量，減輕運行人員的勞動強度，隨著在大電網中逐步實施各區域?qū)Ω魇 ⒏麟姀S以及地區調度AVC的無功閉環控制，AVC系統一定能在電網運行中發揮越來越大的作用。
2自動發電控制的分層控制與協調技術
自動發電控制（autogenerationcontrol，AGC）也稱負荷和頻率控制（load and frequency control，LFC），它是能量管理系統的重要組成部分。按電網控制中心的目標函數將指令發送給有關發電廠的機組，通過電廠或機組的自動控制調節裝置，實現發電自動控制，從而達到控制中心（調度中心）的調控目標。
從電網運行角度來看，AGC的主要控制目標有：
a)調整全網的發電使與負荷平衡，保持頻率在正常范圍內；
b)按聯絡線功率偏差控制，使聯絡線交換功率在計劃允許范圍內；
c)在EMS系統中，AGC作為最優潮流與安全約束、經濟調度的執行環節。
AGC是實時保證發電與負荷平衡，維持電力系統頻率質量的重要技術。近年來，我國電力系統AGC工作取得了很大的進展，其中一個重要標志是大量的發電機組具備了投入AGC運行的條件。但是作為電力系統的控制者和電力市場運營者的電力調度中心，必須合理地安排AGC可調容量，才能既保證電力系統的安全，又降低運行費用。
大型區域性電網的AGC控制方式主要有以下三種模式：
a)恒定頻率控制（FFC）。這種控制方式最終維持的是系統頻率恒定，適合于獨立系統或聯合系統的主系統。
b)恒定交換頻率控制（FTC）。這種控制方式是維持聯絡線交換功率的恒定，適合于聯合系統的小系統。而當外區域發生負荷變化時，F(xiàn)TC控制模式不利于系統頻率的恢復，目前各省網正逐步由FTC向聯絡線和頻率偏差控制模式過渡。
c)聯絡線和頻率偏差控制（TBC）。這種控制方式既要控制頻率又要控制交換功率，在適當?shù)膮?shù)配合下，可以維持控制區域發電功率和負荷的就地平衡。在TBC模式下，AGC只負責調整本區域內的負荷變化，這兼顧了各控制區的自身利益，體現了公平的調頻原則。
在大的區域性電網互聯成為發展趨勢的情況下，采用AGC分層控制以保證電網的頻率質量顯得尤為重要。互聯電網中AGC控制的基本原則是在保證系統頻率質量的前提下，執行區域間的交換功率計劃，每個區域負責處理本區域的負荷擾動，并在緊急情況下給予相鄰區域以臨時性支援。目前，網、省調度根據這一原則，結合我國電網“統一調度、分級管理”的網、省調度運行模式提出的網、省調度分層TBC控制和CPS控制策略，已在華東電網調度、江蘇省電網調度和上海市電網調度等實際運行中取得了良好的效果。我們完全可以借鑒其經驗，在其他網、省調度中推廣應用。
網、省調度TBC模式的AGC分層控制策略如下：
a)在網調度中心AGC中建立包括網調度和所轄各省調度在內的AGC多控制區域模型。其目的是便于網調度AGC了解各省調度AGC的控制能力，方便網、省調度之間AGC控制策略的協調與配合，最大限度地發揮網、省調度控制電網頻率的優勢。這就要求網調度中心采集各省際間的交換功率，并盡可能收集各省調度的AGC電廠實時信息。
b)由于網直接調度的電廠都是分布在各省內，這些電廠的出線應作為網調度與省調度之間的廣義聯絡線。在建立網、省調度AGC控制區模型時，與區域間的實際聯絡線同等對待。
c)在網調度AGC多控制區中，只有網調度控制區真正執行AGC控制，各省調度控制區控制權仍在各省調度中心，網調度AGC只對各省調度控制區進行監視，如ACE（包括CPS）的各項性能指標、備用容量等。
d)在省調度AGC中，一般只建立一個控制區域模型，特殊情況下，也可以建立多控制區域模型。
e)網調度控制區可以視具體情況，采用FFC或TBC控制模式。當然，如果網調度控制區與外網無聯系，采用FFC控制模式；如果存在與外網的聯絡線，可以建立兩個控制區——一個控制區采用TBC控制模式，只用于CPS性能監視，另一控制區真正執行AGC控制，可以根據需要采用FFC或TBC控制模式。
f)省調度控制區均采用TBC控制模式。
g)在實際運行中，由于網、省調度AGC不能嚴格保證頻率和省際間的交換功率數據采樣的同時性，這必然造成AGC在一定程度上的超調或欠調，延長了系統頻率的恢復過程，增大了AGC機組的磨損，同時也為網調度中心考核各省調度的AGC性能帶來了困難。因此，在網調度AGC中統一計算各控制區的ACE，再通過遠動或計算機通信將ACE發至各省調度EMS。
h)各省調度AGC按照接收到的ACE調節本區域AGC機組的出力。省調度AGC也計算本區域的ACE，作為網調度通信中斷時的后備ACE。
3結束語
迄今，電力系統自動化是以負荷-頻率控制、電壓無功功率控制來提高電能質量及保證經濟性，以通過將電力系統的發、變電站集中監視控制，實行節省人力和無人化為主要內容。而計算機系統的引入，對于進一步推廣電力系統綜合自動化的分層控制系統非常重要。
推行綜合自動化關鍵在于兩個方面，即下位系統的發、變電站的局部控制和中央的綜合控制。在推行適用于分層控制系統的綜合自動化時，對系統所必需的功能進行分析、評價等，往往需要付出相當多的時間和人力，同時還必須對許多技術問題開展研究。而隨著電力系統規模的不斷擴大，必然導致調度組織上的變革。
形成分層控制系統后，在初期還是由人來控制所調度的二層或三層結構。但是，考慮到各電力公司的人員構成，以及隨著電力設備不斷增加所帶來的人員劇增的問題，必須考慮采取更為強有力的節省人力和無人化措施。
采用分層控制系統的重要意義在于提高供電可靠性和使調度工作省力化。為實現這一目標，除了投入許多資金、人力和物力以外，還需處理涉及到的系統調度技術、組織關系、計算機技術和通信技術等多方面問題。電力系統從頻率自動控制和電壓無功功率控制等維持電能質量方面實現自動化以后，最終必然可以實現電力系統經濟運行的自動化。
參考文獻
［1］日本供電常設委員會.電力系統的分層控制系統[M].楊蒔百，王錫凡譯.北京：電力工業出版社，1980.
［2］王梅義，吳競昌.蒙定中.大電網系統技術[M].北京：中國電力出版社，1995.
［3］高宗和，涂力群，滕賢亮.互聯電網AGC分層控制與CPS控制策略[A].第二十八屆中國電網調度運行會議技術委員會.第二十八屆中國電網調度運行會議論文選集[C].北京：中國電力出版社，2004. 695—699.
［4］李端超，陳實，吳迪，等.安徽電網自動電壓控制（AVC）系統設計及實現[A].第二十八屆中國電網調度運行會議技術委員會.第二十八屆中國電網調度運行會議論文選集[C].北京：中國電力出版社，2004. 674—680.
