任渠江 朱志強
即將開展的3G業務、北京2008年奧運會業務對傳送網絡提出了新的擴容需求。城域光傳送網絡也已經從針對業務的重疊網絡建設演進到面向多業務的MSTP傳送網絡，由統一的傳送網絡完成多種業務的接入、匯聚和傳送。雙平面光傳送網絡是面向網絡安全和業務發展的傳送網絡演進方式之一，建設雙平面傳輸網是業務、技術和經濟等多種因素驅動下的一種現實而明智的選擇。
一、建設雙平面傳送網的意義
如何滿足網絡對業務多樣性、擴展性、安全性的需求是運營商最為關注的事情。建設面向網絡安全和業務發展的城域雙平面光傳送網絡對于運營商來說具有重大意義。
1．優化網絡拓撲
在部署第二平面時可以選擇不同的拓撲結構，從而彌補原有平面在某些地區或業務方面的空白，使網絡實現全業務、全地理的覆蓋。
2．優化跨環業務調度
在原有平面中兩個節點之間的業務通道可能要跨越不同的匯聚層環路，而增加另一個平面后由于拓撲的優化，可以使部分在原平面匯聚層的環間電路變為新平面的環內電路，更靈活地提供端到端的通道。
3．實現業務分擔，增強業務安全性
將重要業務分別部署在兩張網絡上，能有效實現業務分擔、業務保護和抗災能力，大大增強業務的安全性。
4．優化無線基站業務的接入傳輸
新平面可以分流部分原平面的基站接入環業務，當出現任何匯聚層節點失效時，只會有部分基站失效，剩余的工作基站可以通過提升功率增大覆蓋面，提高網絡的安全性。
5．利于業務分類
不同的業務部署在不同的網絡上，對于試驗性業務和初期開展的業務能有效降低對關鍵業務網絡的沖擊。
6．快速部署新業務
新建MSTP傳送平面可以快速開展各種城域數據業務，通過各種接入方式提供大客戶解決方案。新建的平臺還可以為NGN的IP業務、3G業務提供承載。
7．提供差異化服務
新的傳送平面采用MSTP技術，能夠提供豐富的業務接口和靈活多樣的帶寬分配機制。
8．引入新廠商
新建MSTP平面作為一個相對獨立的平臺，在設備選型時將擁有較大的選擇余地，可方便地在本地網中引入新廠家。通過建設第二平面可以擴大技術選擇的范圍，保持與世界先進通信技術的同步，并可根據自身網絡的具體特點和問題，選擇具有不同特點及優勢的產品，找到最合適的解決方案。
9．節省網絡投資成本
從企業運營的角度來看，引入第二廠家設備建設MSTP平面可有效降低網絡擴容成本，獲取最佳性價比的產品和服務。
二、建設雙平面傳送網面臨的問題及其解決方案
在雙平面建設過程中，有幾個問題值得思考。
1．網絡統一管理問題
建設雙平面傳送網必然要引入兩個設備廠商的系統，網絡的統一管理成為運營商需要考慮的問題。通過建設統一的傳輸網絡管理平臺可解決此問題。
通過建立統一系統平臺，實現網絡故障和網絡性能關聯、業務電路數據和性能分析關聯、SLA管理、客戶定制故障性能查詢等功能，對跨廠家設備及多個網絡進行快速有效的管理，以縮短故障歷時，并提高網絡維護效率和水平；同時系統實時提取網絡當前業務開放信息和全網設備占用情況，提供網絡資源預警報表，為及時調整資源分配、及時疏導業務流量提供可行的參考數據。特別是可提供WEB形式的客戶網管系統，使重要客戶可以實施查詢自己租用電路的性能情況，在業務拓展上占得先機。
2．運行維護問題
建設雙平面傳送網必然會因為另一張網絡的增加導致員工培訓、網絡監控、網絡維護等方面工作量的增加，同時也會增加備品備件種類，從而帶來運行維護方面的一些問題。
對于這個問題，應以發展的眼光來看待。維護工作量增加的同時也對員工技術能力和綜合素質提出了更高要求，這對于鍛煉具有全程全網概念、能處理復雜問題能力的員工隊伍是有幫助的。而一個有效的解決方案是：運營商同設備廠商建立長期有效的維護合作協議和有效的專家工作組機制，共同對網絡進行維護，并就網絡發展等問題進行研究。
3．數據VPN互通問題
在雙平面傳送網絡中需要考慮的另一個問題是兩家廠商的MSTP設備如何實現數據業務的VPN互通。解決不同廠商MSTP設備間VPN互通的關鍵是MSTP設備是否內嵌MPLS。一旦實現了不同廠商MPLS封裝到SDH的互聯互通，也就解決了MSTP設備間數據業務的互通問題。
目前，MSTP已經由第一代產品發展到第三代產品。
第一代MSTP只實現了以太網業務的點到點透傳：在SDH平臺上利用支路版資源，提供數據業務接口，實現點到點透傳業務。業務顆粒一般較大，采用虛級聯方式實現帶寬的靈活調整。
第二代MSTP實現了以太網業務的多點接入匯聚和帶寬共享：在SDH平臺上內置ATM、IP交換匯聚功能，通過帶寬共享、統計復用等功能，可以利用較少的網絡帶寬實現多點接入匯聚和帶寬共享。
第三代MSTP采用了虛級聯（VCAT）、鏈路自動調整機制（LCAS）和通用成幀規程（GFP）等基于標準的新技術，內嵌RPR功能，并結合MPLS技術：支持二層數據功能，支持以太網業務的帶寬共享、業務匯聚、以太網共享環等功能，帶寬利用率大大提高；可以實現以太網帶寬的統計復用、公平的帶寬分配，支持運營商向大客戶提供SLA服務；通過將RPR與MPLS結合，通過支持MPLS，能夠提供帶寬管理，能夠隔離城域網中的用戶，對數據業務具有更好的支持能力。新一代MSTP將結合ASON/GMPLS，實現業務端到端的調度和保護。
另一個解決方案是：建設結構清晰的雙平面傳送網，VPN數據業務在各個平面獨自實現。
三、雙平面傳送網的實現方式
城域雙平面傳送網可以選擇在匯聚層部署，或者核心層部署，也可以選擇在核心層和匯聚層同時部署雙平面。
1.匯聚層雙平面
在當前的匯聚層，主要以10G/2.5G環網為主，節點數量多。隨著業務量的急劇增長，帶寬受限問題日漸凸顯，許多匯聚環面臨擴容問題。另一方面，匯聚層已不僅僅只是起著將業務匯聚后透傳的作用，還必須在這個層面對接入的以太網業務、ATM業務進行處理，實現帶寬的統計復用。因此，僅僅依靠擴容已經無法解決帶寬瓶頸問題。采用匯聚層雙平面無疑是最好的解決思路。
匯聚層雙平面主要解決重點區域業務安全和業務分層的問題。對于重點區域單一路由（環）的出環保護是無法解決節點設備故障的，所以每個接入環都可以有兩個出環方向，分別接到兩個平面的匯聚節點。如圖1所示。
圖1 匯聚層雙平面示意圖

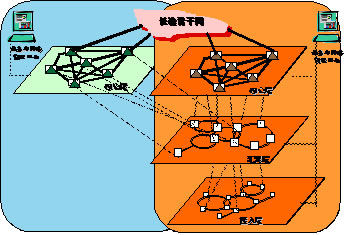

2．核心層雙平面
對于大業務量節點，如3GMGW，CALLSERVER和關口局等，為了提高業務承載的安全性，有必要在核心層部署雙平面。
城域網業務種類繁多，保護需求多樣且電路調度頻繁，在大城市、超大城市的城域范圍內尤其是城域網的核心層部署ASON網絡，將能更有效地發揮其靈活高效的特點。因此，對于核心層雙平面，可以考慮采用ASON設備組成網格狀網絡，如圖2所示。
圖2 核心層雙平面示意圖

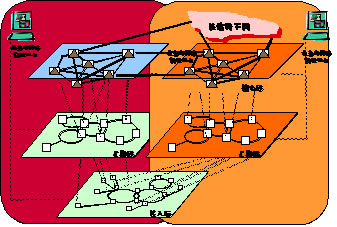

3．核心層+匯聚層雙平面
近年來，各種新型業務如三重播放（TriplePlay）、帶寬租用、虛擬專用網（VPN）等不斷涌現，為運營商帶來了廣闊的市場和全新的利潤增長點。隨著網絡業務量的爆炸性增長和傳送網絡逐步由承載網向業務網過渡，為了更有效地提高網絡的安全性和支持業務的發展，在核心層和匯聚層同時部署雙平面無疑給運營商提供了一個更好的選擇機會。如圖3所示。
圖3 核心層+匯聚層雙平面示意圖
