隨著科學技術的發展，微機互聯網的應用越來越普及，可以說
互聯網正在改變著我們的工作和生活，為確保微機網絡的正常運行，下面談一談網線的正確連接方法，僅供大家參考。
1、雙絞線接頭(RJ45)針腳號碼定義

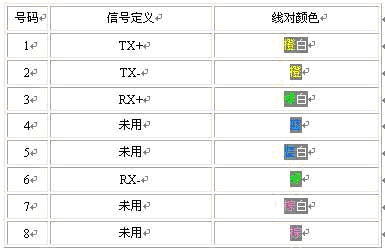

2、10M雙絞線接頭的標準接法
線材要求CAT-3(3類線)。
3、100M雙絞線接頭的標準接法
線材要求CAT-5(5類線)，接頭接法與10M完全兼容。
4、1000M雙絞線接頭的標準接法
線材要求CAT-5e(5類增強線，俗稱超五類)，接頭接法與10M/100M完全兼容。
1000 Base-T雙向地使用了RJ45接頭中全部信號線。線材用5類線雖然也能工作，但是推薦使用5類增強線。
5、各類雙絞線的標準接法總結

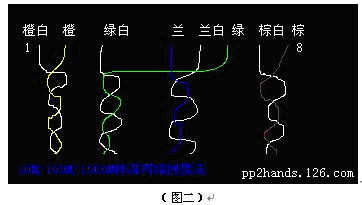

綜合上述10M、100M、1000M各種標準，可以發現盡管各標準對線對功能定義稍有不同，但是最終接頭的接法都是同一的，如下圖所示：
6、雙絞線的標準接法的由來

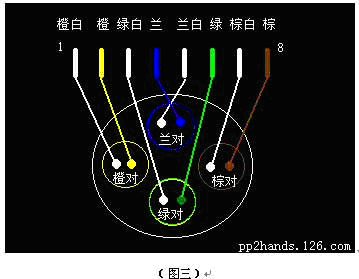

如圖三所示，雙絞線的標準接法不是隨便硬性規定出來的，而是為了盡量保持線纜接頭之布局的對稱性而作出，這樣一來除了就可以使接頭內線纜互相的干擾相互抵消而降到最低，同時也使外界干擾的差分信號值盡量能相等以便抗干擾電路作相減運算來消除之。
所以說我們平時制作網絡線時，如果不按標準制作，雖然有時線路也能接通，但是線路內部各線對之間的干擾不能有效消除，從而使信號傳送出錯率增加，最終導致網絡性能下降。
事實上我們本文所用的網線接法是EIA/TIA 568B標準，還有一個EIA/TIA 568A的標準，它只不過是將圖中的橙線對與綠線對交換了一下位置（也就是綠白-1，綠-2，橙白-3，蘭-4，蘭白-5，橙-6，棕白-7，棕-8），線纜接頭之布局仍然是對稱的。
比對上圖與標準接法圖，可以發現二者其實只是交換了綠線對與橙線對，細心的人會發現它剛好就是EIA/TIA 568A標準，所以說，直連雙絞線的制作的標準接法，就是一頭按EIA/TIA 568A，另一頭按EIA/TIA 568B接法接線就行了。兩頭都符合國際標準，這就是按標準做線的好處。
7、三類、五類、超五類線有什么不同
首先說說，為什么要用雙絞線而不是平行線呢? 平行線不是更容易生產嗎？
這是因為網絡線上通過的是>10MHz的高頻信號，這時導線之間的絕緣線相當于一個介電板，它與導線所形成的電容對高頻信號起旁路衰減作用（信號相位被滯后），由于信號頻率之高而變得不可忽略，所以平行線傳遞高頻網絡信號是不行的。
但是如果我們將該平行線對雙絞，就會在線對形成電容的同時形成一個串聯的電感，草圖如下：
由電子電路知識可知，電感的作用剛好與電容相反，它使信號相位超前，只要調整電線的繞度，使線對形成的電感與電容就能夠剛好抵消，而且隨著線對長度的增加二者的作用均同等程度的增加，理想情況下信號就可以無衰減的在雙絞線對上傳輸了。
由此我們就可以知道，市面上3類、5類、超5類線雖然從外觀上看基本類似，其內部肯定有以下幾方面區別：一是信號線的絕緣材料不同，線越好，它的介電常數就應該越小，從而使形成的電容越小，二是線對的繞度可能不同（根據絕緣材料介電常數確定）。
還有一點就是越軟的線品質越好，這有二方面的原因，一是表明該線的導線含銅量很高（因為純銅很軟），它的直流損耗就會很小，另一面表明該導線可能是多股線而不是單股線，因為多股線對高頻信號傳遞能力強一些。這與另外一種物理現象有關（好象叫集膚效應）。
8、HUB上的級連口的妙用

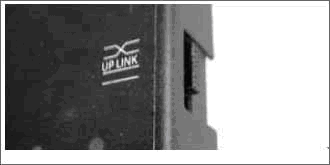

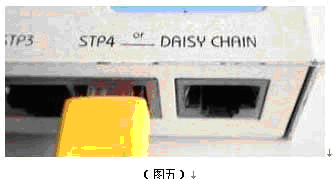

通常HUB上都會留一個口用于HUB之間的級連，也就是將許多HUB連在一起用，為了在不級連時充分利用硬件資源，該接口一般與其旁邊一個普通網卡接口是相通的（圖五）。另外一種情形是設置一個撥動開關用來改變最后一個網口的功能（圖六），那么作為級連用的網口到底有什么不同呢？
事實上非常簡單，級連的網口就是一個標準的雙機直連接口，也就是1與3、2與6交叉，知道了這些我們就可以解決一些問題：
8.1、圖五情形時，在HUB沒電的時候也可以用二條普通網線連接二臺電腦，只需將一條網線插在級連口，另一個接它旁邊的接口就行。
8.2、對沒有級連口的HUB，我們可以通過一條雙機直連線將它與別的HUB級連起來（各插任意一個普通網口即可）。
8.3、將雙機直連線插入HUB之級連口，可以象普通網線一樣插其它HUB網口一樣連網（1與3、2與6交叉二次，又變回去了），這樣你出門只需帶一條雙機直連線即可，直連與插HUB二不誤，這對上門服務人員特有用。
