隨著縣調自動化系統的普及，自動化系統的通道問題隨之出現。如鄱陽縣調。該縣南北長100多公里，分別由贛東北供電公司和景德鎮供電公司供電，分為南北兩個電網互相沒有線路連接。南部電網由贛東北供電公司供電通過電力載波與光纖通信鄱陽縣調中心相聯，北部電網由景德鎮供電公司供電，中心站油墩街變與鄱陽縣調中心直線距離60公里以上，鋪設光纜投資太大，電力載波又因無線路連接而無法實現，應用無線擴頻技術則克服以上困難。
下面我給大家介紹鄱陽縣調無線擴頻技術在自動化系統中的應用及調試。
一、硬件連接
鴉雀湖變、謝家灘變裝備武漢國測公司常規型RTU，模擬信號通過載波設備接至油墩街變無線擴頻機Modem板上，侯崗變?yōu)槲錆h國測綜合自動化廠站模擬信號通過載波設備接至油墩街無線擴頻機Modem板上，油墩街變?yōu)樯钲谠S繼自動化公司綜合自動化廠站數字信號通過通信管理機直接接至無線擴頻機數據服務器上。
鴉雀湖變、謝家灘變遠動信號以模擬信號CDT循環規約傳送，同步通信方式，通信速率300bit,中心頻率3000HZ, 頻偏150HZ。侯崗變遠動信號以模擬信號CDT循環規約傳送，異步通信方式，通信速率600bit, 中心頻率3000HZ, 頻偏150HZ。油墩街變遠動信號以數字 信號CDT循環規約傳送，異步通信方式，通信速率600bit，通過通信管理機RS-232口接至無線擴頻機數據服務器上。
Modem板與數據服務器以數字信號，異步通信方式，通信速率600 bit通信。數據服務服務器與縣調中心前置機以數字信號，異步通信方式，通信速率600 bit信。

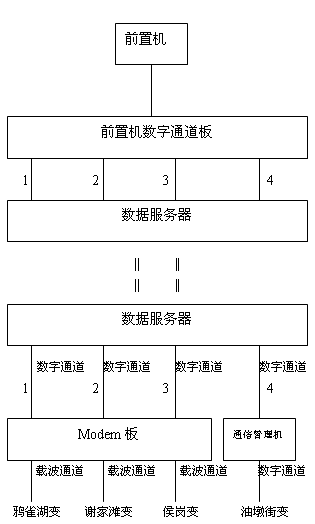

圖1為油墩街變與各子站及鄱陽縣調中心無線擴頻通信硬件連接示意圖
二、軟硬件調試
1）．硬件調試
這個系統通信比較復雜，既有模擬通信又有數字通信；有同步通信方式和異步通信方式；
通信速率有300bit和600bit方式。但是Modem板與數據服務器，前置數據服務服務器與縣調中心前置機的通信方式已定為異步通信方式，通信速率600 bit，而RTU和測綜合自動化廠站通信方式因建設在前都已定好，無法更改，只能在無線擴頻機Modem板上通過更改跳線來解決同步異步通信轉換，300bit和600bit通信速率匹配。
通過Modem板上J1、J2，S1控制同步異步，J1、J2空、S1短接是同步方式，J1、J2的1、2短接、S1為空是異步方式。SW7、SW8控制300bit或600bit，SW7、SW8為1、1是300bit，SW7、SW8為1、0是600bit。SW2、SW4為1、1設中心頻率為3000HZ、頻偏150HZ。通過以上設置完成轉換。
2）．軟件調試
1．以telnet登錄前置機修改各數字口通信速率，統一改為600bit通信，保存并退出。
2．將Modem板與數據服務器通信的RS232口中的6發（TXD1）、8收（RXD1）短接，使數字信號環回用來確定每個端口對應站址。
3． 因縣調中心處無信號發生器，所以利用前置機中的主站對時命令來確定前置機-----
數據服務器每個端口對應站址及數字通道好壞。
如主站對時命令為3幀EB90 EB90 EB90、后跟對時報文，由數據服務器返回的報報文必為3幀EB90 EB90 EB90、后跟對時報文。如報文為EB90 EB90 EB90！則通信速率不對，應調整通信速率。如報文為FFFFFFFFFFFF！則數字通道不通，應檢查數字通道。
通過以上工作確定：1通道為鴉雀湖變、2通道為謝家灘變、3通道為侯崗變、4通道為油墩街變。接入各變電站遠動信號觀察各站報文及數據均正常，調試結束。
