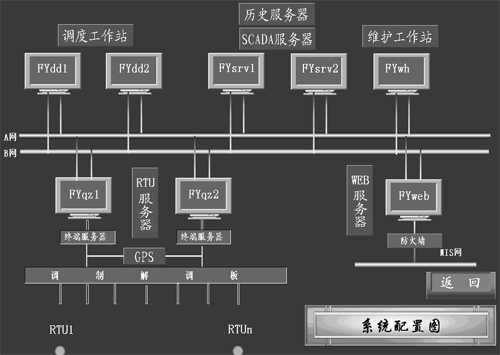

　　電網調度自動化系統DF8900數據庫系統可劃分成實時數據庫和歷史數據庫。實時數據庫包括模擬量數據庫、數字量數據庫、計算量數據庫、系統配置數據庫和離線模擬量數據庫、離線數字量數據庫。歷史數據庫定期從實時數據庫中讀取模擬量，按一定的順序結構存入歷史檔案中。為了保證在歷史數據庫容量不斷變化的情況下仍能正確存取歷史數據，引入了版本號和索引數據庫。

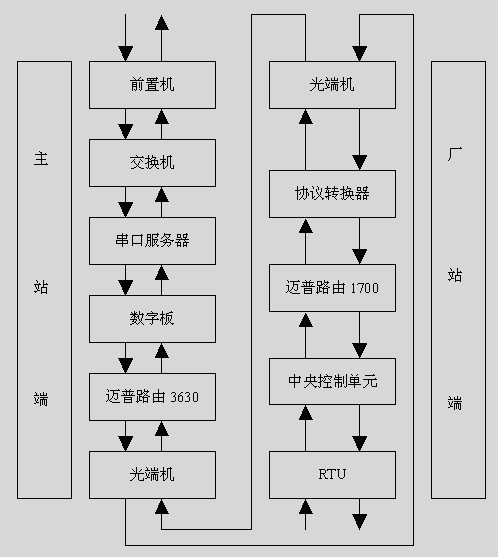

圖2 電網調度自動化系統DF8900遠動通道結構圖

1.2 通道

　　電網調度自動化系統DF8900遠動通道如圖2所示：

　　上行通道：廠站     主站：廠站不斷地向主站上行傳送電網實時數據如電流、電壓、功率及開關狀態等；

　　下行通道：主站     廠站：主站向廠站下行發送遙控、遙調等命令。

1.3 遙控過程

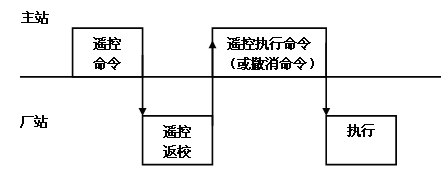

　　根據部頒CDT 規約的規定和在“返送校核方式遙控”的工作方式中可以知道，要完成一個遙控操作，首先要由主站下發一個命令，即操作的性質碼和開關的地址碼，綜合自動化裝置收到命令后，再向主站返送一個表示收到的回答信號，然后主站再將這個回答信號與原發出的命令核對無誤后，再向綜合自動化裝置發執行命令，去完成一個操作。這樣，從信號的傳送上為由主站到綜合自動化裝置，綜合自動化裝置到主站，主站再到綜合自動化裝置，如圖3所示：



圖3 遙控過程示意圖

2 解決多路遙控誤動

2.1 原因分析

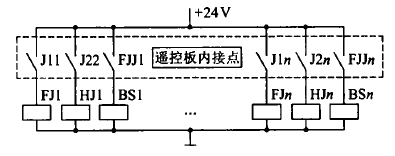

　　以第一路遙控為例，控制電路如圖4所示 （為了與現場使用圖紙中元器件文字符號一致，本文沿用原圖舊文字符號 ）。當遙控執行時，常開觸點J11（J22）動作，接通分（合）閘繼電器 FJ1（HJ1），完成第一路的分（合）閘操作。同時其他某路遙控受到干擾等不可預知因素影響時，有可能會使板內非目標繼電器動作。例如，第一路控分時，理應 J11動作 ，但有可能J12受干擾同時動作，甚至由于芯片老化接通全體遙控回路，造成兩路或多路開關誤跳閘。

圖4 原遙控控制電路

2.2 改進措施

　　改進后的電路如圖5所示。

圖5  改進后的遙控控制電路



　　電源獲取由直接取自+24V改為由+48 V經電阻R分壓獲取。電阻R作用為分壓限流 ，R值應與各繼電器的阻值相等。 改進前，流過各繼電器的電流為24／R（也可能比值略小，
　　但不會低18／R），進行遙控操作時，受控支路電流即為24／R，該支路正確動作，但若干擾接通其他回路，則其電流也為24／R，引起誤動。改進后，若未發生干擾，則通過受控支路電流為48／2R，可正確動作；若發生干擾，接通第二條回路 ，則通過每條支路電流為48／（R+R／2）÷2=16／R不會發生誤動，同理，多條遙控回路同時接通，更不會造成誤動。考慮到限流電阻R時間長后老化，阻值會增大，有可能造成單路遙控的拒動，故該電阻阻值可適當降低些。重合閘閉鎖單獨分離出來，仍直接取自+24V 電源（如圖6所示），原因是遙控分閘時要求閉鎖重合閘裝置，即要求相應回路的閉鎖繼電器 BS1、BS2……BSn與分閘繼電器相繼動作，故不可并入其他繼電器組中，否則，重合閘閉鎖繼電器BS1、BS2……BSn拒動。 在對遙控電路進行改進時，先在遙控板上采用焊接大電阻R的方法來實現，后改用跳線器來實現，非常方便，不但有效防止了遙控誤動的發生，而且提高了供電可靠性。


　　我公司自動化人員在工作中實施上述切實有效的措施，取得了非常好的效果，調度自動化系統各項指標均合格，其中遙控可靠率達到99.99% ，遙控準確率達到100 % 。

圖6  改進后的遙控控制電路（重合閘閉鎖）

3結束語

　　在遠動自動化技術飛速發展的今天，當監控已從RTU“四遙”到綜合自動化，從集中組屏到分散分布式測控單元，從保護監控裝置分開到保護監控裝置合一，從通信的串行通信口形式（速度慢、距離短），到現場總線形式（速度快、距離長），我們必須盡快地學習新知識、吸收新知識、掌握新知識到應用新知識、改進新知識，才能使電力調度自動化達到一個更新的高度。



參考文獻：

　　1、何江.電力調度自動化系統的研究與應用. 2004年世界工程師大會電力和能源分會場論文集.2004.

　　2、柳永智.電力系統遠動原理及微機遠動裝置.成都：成都科技大學出版杜,1999.
