摘 要：文獻[1]中對目前中國電網中采用的幾種VQC（電壓無功自動控制）運行方式進行了分析比較，分別指出了這幾種運行方式的優點及缺陷，對閉鎖問題、控制策略問題、運行方式問題進行了深入探討，具有很強的指導意義，但文中沒有提出具體的解決方案，本文針對文獻[1]分析的問題，討論了基于DF8900分布式監控系統的解決方案。
關鍵詞：電壓無功自動控制；閉鎖；集成；控制策略
0 引言
電壓是電能主要質量指標之一。電壓質量對電網穩定及電力設備運行具有重大影響。無功是影響電壓質量的一個重要因數。為此，各級變電站擔當著電壓與無功調節的重要任務。隨著工農業生產與和人民生活對用電質量要求的不斷提高，隨著無人值班變電站的不斷增多，原有的電壓無功人員手動調節方式已越來越不能適應形勢的發展，電壓無功自動控制裝置已成為改善電能質量和提高勞動生產率不可缺少的手段。
1 現行VQC（電壓無功自動控制）的實現方式[1]
作為一種新技術，VQC有多種不同的實現方式，概括起來主要有三種形式：自動化系統后臺機VQC；自動化系統網絡VQC；自帶輸入／輸出系統的獨立VQC。
（1）自動化系統后臺軟件VQC
這種VQC依附于變電站后臺計算機，是后臺監控系統的一個子模塊。VQC借助于自動化系統進行數據采集與控制，其本身并沒有專用的I／O系統。采用這種方式實現VQC功能省去了專用硬件設備，不需要單獨鋪設電纜，降低了成本，減少了工作量。人機界面友好，參數設置簡單，調試方便。
（2）自動化系統網絡VQC
這種VQC的核心采用單獨的CPU裝置，但其I／O設備仍由網絡借助自動化系統實現，其本身不帶I／O系統。
（3）自帶輸入／輸出系統的獨立VQC裝置
這種VQC不依賴于其他裝置，數據采集和控制輸出都是自身功能的一部分，VQC集I／O系統和計算判斷于一身。
2 存在的不足[1]
在上述三種VQC的實現方式中，都存在著較多的問題，嚴重制約了VQC控制技術的推廣。
（1）采用后臺軟件實現VQC控制功能，雖然能節約成本，不需增加額外設備，工程量小。但它有一致命缺點：閉鎖速度不夠。VQC沒有完善的閉鎖系統或閉鎖速度達不到運行要求，就會對變電站的安全運行帶來嚴重威脅[1]。特別是VQC對保護動作的閉鎖響應。在保護信號發生時，若VQC不及時閉鎖很可能帶來嚴重后果。后臺VQC軟件的閉鎖速度依賴于自動化系統對變位YX、YC突變量的響應速度，這樣的響應速度一般很難滿足要求，如果本次變位YX、YC量丟失，其閉鎖速度更難滿足要求。
（2）自動化系統網絡VQC采用單獨的CPU裝置，需增加一定的成本。整個VQC的可靠性取決于網絡通信、I／O和VQC主機的運行狀態。如果通信通道不好，閉鎖速度將不能滿足要求；即使在通道良好的情況下，對保護信號的響應速度仍然偏慢。
（3）自帶輸入／輸出系統的獨立VQC裝置由于VQC的閉鎖信號均由相應裝置的硬接點輸入，閉鎖及時可靠。但成本高，工程量大，輸入、輸出需鋪設較多電纜。
3 改進方法
以上實現方式的缺點制約了VQC控制技術的推廣，我們?nèi)￠L棄短，提出新的方案，同時提供更強的功能和更大的靈活性。VQC最理想的實現方式應該是在RTU中集成，因?yàn)閂QC控制所需的I／O信號、YC信號在RTU中都已經采集了，沒有必要再設置一套獨立的VQC裝置，這樣既增加成本，又重復接線，工程量大；通過網絡將I／O信號、YC信號傳送給專用CPU裝置也即增加了中間環節降低了可靠性，又增加設備提高了成本。所以在RTU中集成VQC功能是最經濟，最理想的方式。
但在RTU中集成VQC功能同樣要解決閉鎖速度慢的問題，特別是對保護信號的閉鎖。分布式監控系統大多采用網絡或現場總線技術將各測控單元聯接起來，保護信號閉鎖需經過測控模塊采集、網絡傳送、主處理器判斷、閉鎖遙控命令等一系列過程，閉鎖速度很值得商議；另外將VQC軟件集成在主處理器模塊中，還要占用主處理器處理時間，為了不影響主處理器接收和發送數據，主處理器必須具有較高的運行速度。
DF8900針對上述問題進行了專門處理，成功地將VQC控制集成在系統中，既不增加額外的成本，又能解決閉鎖問題、處理速度問題，將監控系統與VQC控制裝置渾然一體，而且配置相當靈活。具體解決方法如下：

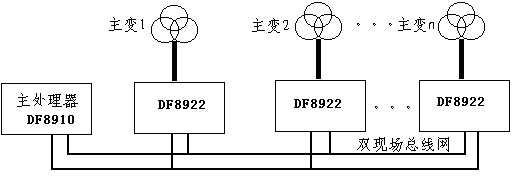

在DF8900中我們運用了數值量輸入／輸出控制模塊DF8922，該模塊可以采集64個開關量，同時具有6路輸出（分、合）。該模塊既可以作為變電站的遙信采集、遙控輸出模塊，又可以兼作VQC控制模塊。根據VQC控制的特點：控制是一個閉環的自動控制系統；對異常情況要求以最快速度閉鎖；平時為了盡量減少動作次數，做慢速控制，即使控制條件滿足了，也需要反復判斷，延時輸出，并不要求控制速度。為此我們將VQC控制軟件放在主處理器DF8910中運行，而將遙信采集、遙控輸出（變壓器檔位調節、電容器、電抗器投切）及急停、閉鎖操作放在模塊DF8922中完成，如圖1。
DF8922是一個將遙控與遙信集中在一起的模塊，64個開關輸入量，6路遙控輸出基本上可以滿足一臺主變VQC控制的遙信、遙控量要求。6路遙控1路用于控制主變的升降、一路用于控制主變急停、4路用于控制電容器投切。64路遙信中有8路專門用于采集保護信號（變壓器繼電保護信號、電容器繼電保護信號等），用戶還可以在此基礎上添加多個新的閉鎖條件。
圖1 VQC實現結構圖
除了眾多的軟件閉鎖外，我們還提供硬件閉鎖。由于遙信、遙控在一個模塊中，可以設計成將這8路遙信硬件方式直接閉鎖遙控：即在遙控輸出的控制回路中串接一繼電器，這個繼電器由這8路遙信的與直接控制，這8路遙信中的任何一個都將閉鎖這個繼電器從而閉鎖整個遙控回路。閉鎖操作是通過硬件來完成的，速度極快。急停操作也放在DF8922模塊中解決而不用在主處理器DF8910中判斷，從而節約了很多中間環節，提高了閉鎖速度。
一般來說有幾臺主變就配置幾臺DF8922，這些模塊同時可作遙信、遙控模塊，不會造成重復設置，不需增加任何成本。對于特別復雜的現場，一個主變有多組電容器和電抗器，可以一臺主變配兩個DF8922，此時要求每個DF8922都接入所有的閉鎖遙信。

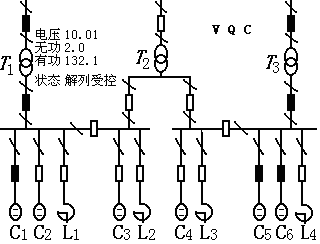

我們提供了極為友好的界面。通過各種參數設置，可以滿足用戶的各種特殊要求，這些參數既可以通過維護軟件設置后下載到主處理器中，也可以直接在主處理器的大液晶屏幕上設置。同時，我們在RTU上提供VQC的實時狀態圖，實時顯示遙信遙測，使用戶對現場情況一目了然。圖2是三臺主變的實時狀態圖，此圖可以根據用戶的具體現場進行修改。
圖2 三臺主變的VQC實時狀態圖
對于其他情況的閉鎖，如高壓閉鎖、低壓閉鎖、過流、過載等我們將其放在主處理器DF8910中處理，我們認為這些信號的變化速度不會變化太快（突變則保護設備動作，通過保護信號閉鎖），主處理器的判斷速度與處理速度遠遠能夠滿足要求。
4 效果檢驗
我公司采用了在調度
自動化系統DF8900中集成VQC控制功能，對我公司劉府變電站采用了閉環控制方式，如圖3所示：

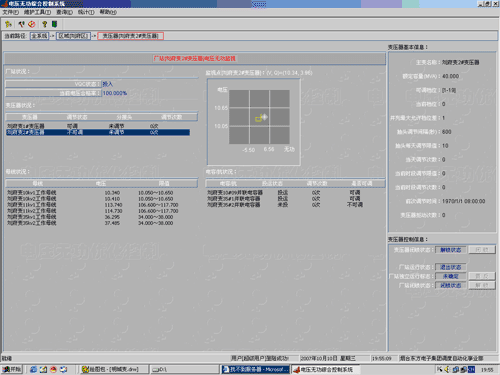

圖3 我公司劉府變電站電壓無功自動優化示意圖
通過運行該變電站的VQC功能，發現電壓合格率明顯提高，10KV電壓合格率均在98%之上，如圖4所示：

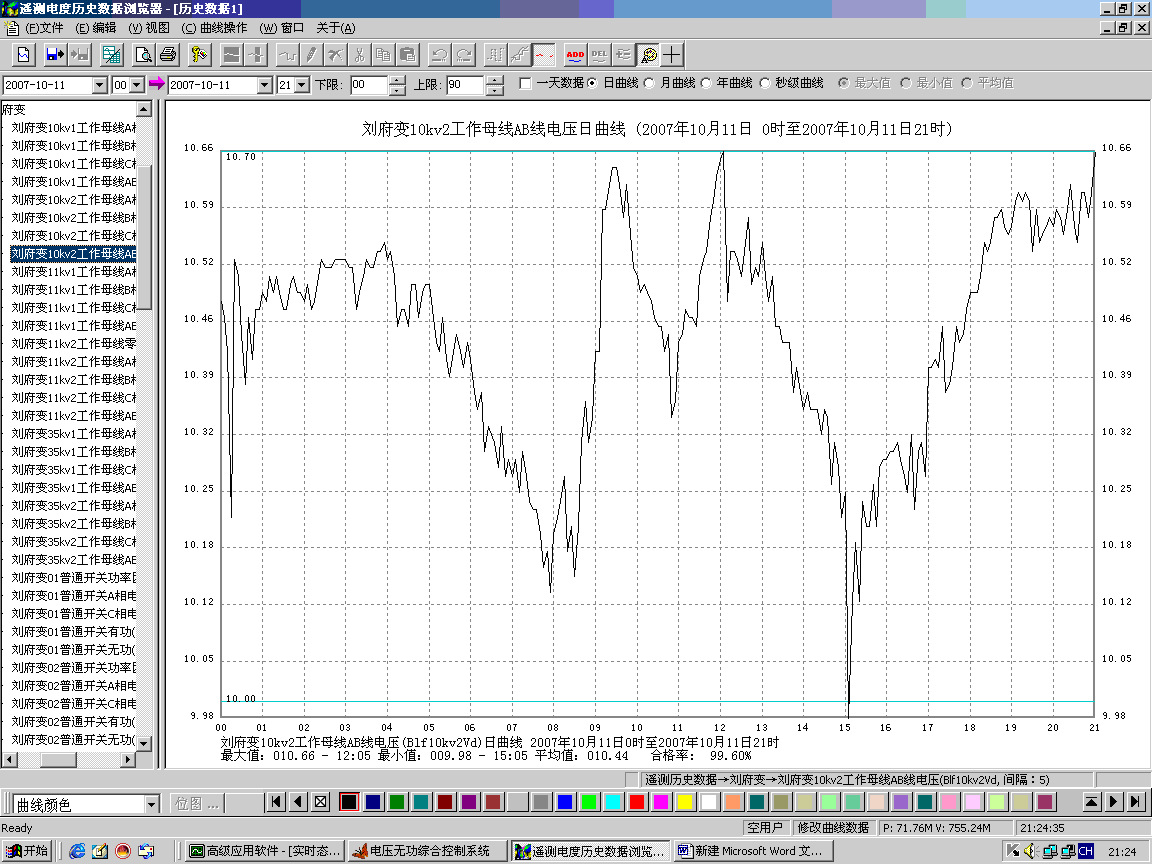

圖4 劉府變電站10KV工作母線AB電壓日曲線圖（2007年10月11日：電壓合格率為98.97%）
5 結束語
通過以上分析，我們總結以下幾點建議與大家討論：
Ø 在VQC控制中，閉鎖問題是非常重要的問題，將VQC控制在后臺軟件中實現，我們認為不可取，有相當大的隱患，要求高速響應的操作必須放在采集設備中。
Ø 在RTU中集成VQC功能是非常經濟有效的方法。
Ø 保護信號最好能采用硬件方式直接閉鎖VQC的控制輸出。
Ø 以主變?yōu)閷ο螅捎梅植际侥K進行VQC控制是一種很靈活的控制結構。
