烽火網絡基于F-Engine M系列電信級以太網多業務平臺和S系列電信級以太網交換機來提供分組化多業務承載解決方案。
F-Engine M系列和S系列電信級以太網產品是武漢烽火網絡有限責任公司根據可運營和可管理的電信級IP城域網的需求，結合目前城域網的最新技術和標準研制而成的新一代城域網電信級以太網解決方案。它主要面向?qū)拵Ы尤刖W(wǎng)的匯聚層/接入層、大型企業網和行業網絡，也可作為中小城市新建的基礎數據承載網絡，提供數據、TDM和視頻業務的承載和傳輸，適應客戶多樣化和組網扁平化的要求,在努力提高用戶體驗質量的同時為運營商網絡帶來增值。
F-Engine M系列和S系列電信級以太網產品可以提供大管道的業務承載和電信級（50ms）業務保護功能，具備靈活的業務控制能力，可以基于用戶、業務和應用來分配相應帶寬和QoS等級。通過應用這些主動策略，不但可以防止網絡瓶頸，還可以加強SLA，提高用戶的體驗質量（QoE），提供差異化的客戶服務，從而以有限的帶寬創造更多的利潤。
應用場景
烽火網絡M系列和S系列電信級以太網在應用上各有側重，M系列面向多業務承載，可支持數據、語音和視頻等多業務的電信級高可靠性承載；而S系列面向數據業務接入與匯聚，同時滿足客戶對網絡業務管理和應用的差異化需求。烽火網絡電信級以太網解決方案主要有以下三種應用場景：
寬帶流量匯聚
低成本、高可靠的二層的以太網匯聚；匯聚DSLAM、FTTH和LAN等寬帶接入流量，以及軟交換中AG和3G等接入層流量；統一的以太匯聚網絡，減少運營商投資成本。

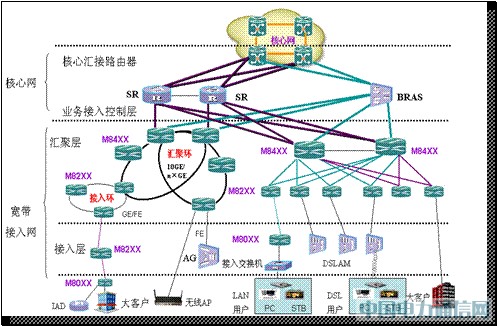

圖1 寬帶流量匯聚應用
在寬帶接入網匯聚層，可以采用烽火網絡電信級以太網設備直接提供以太網接口作為網絡邊緣的融合節點，優化數據業務傳送，提高帶寬利用率，增強組網靈活性，提供對業務的保護；同時利用增強型以太網的二層交換/匯聚功能，可以節省匯聚節點的業務端口，有利于降低網絡成本。
在寬帶接入網接入層，可以采用增強型以太網設備完成對大客戶以及軟交換中AG和3G等流量的可靠接入。利用增強型以太網設備，配置靈活，業務接口豐富，低成本，并具有完善的L2交換和匯聚功能的特點，可以考慮替代部分傳送網絡設備，降低總體網絡成本。
大客戶專網或接入應用
商業用戶或專網用戶ARPU值較高，是運營商重點開發的對象。基于烽火網絡電信級以太網設備可以開展視頻、數據、語音等綜合業務，并可采用電路仿真方式提供TDM業務的接入。
分組化大客戶多業務承載方案組網應用如下圖所示。

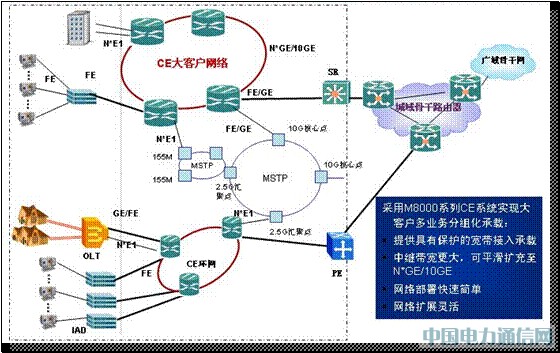

圖2 分組化大客戶多業務承載應用
在解決大客戶專線業務的初期，匯聚層可利用烽火網絡電信級以太網設備組成GE環網，從而完成大客戶的TDM、以太網專線業務的接入、承載和調度，使網絡支持的業務從2M電路到以太網專線可以平滑過渡，保證用戶網絡和業務的發展。如圖中所標示的，在用戶業務量不大時，可通過N×E1、155M、FE/GE等接口將業務直接上聯到城域網中已有的MSTP傳輸網上，或通過FE/GE等接口直接上聯到城域網的匯聚層交換機或多業務路由器。
隨著業務的不斷增長，后期還可通過下放千兆環網、上拉萬兆環網等方式將多業務分組承載網絡進一步向地市、縣和城域延伸，最終形成提供覆蓋完善的多業務分組化大客戶承載網。
用戶末端覆蓋和業務接入方面的實現方式多種多樣：既可在業務種類單一時采用光纖連接方案，也可像圖中所示的在業務種類復雜時采用N×E1、以太網交換機、路由器、EPON等技術作為末端接入。大客戶接入點的不確定性，決定多種網絡拓撲形式并存的現狀。
采用烽火網絡電信級以太網設備組建的網絡在結構、容量、管理和發展上均以滿足大客戶業務的開展為基準，提供豐富的業務種類和可定制服務，并構成“業務發展—網絡完善—業務發展”的良性循環。
在大客戶業務管理方面：可通過基于SNMP的網絡級管理系統，負責專線的業務配置、管理以及內部專線業務的監控。
在業務營銷上也是非常有利的武器，由于其能提供以太網透傳、以太網VLAN、TDM仿真等業務，而且建網成本較低、用戶側設備非常節省，因此對運營商和客戶都具有非常大的吸引力。
中小城市的基礎數據承載網
隨著網絡的不斷融合和新業務（如Triple-play等）的涌現，現有城域網逐漸向?qū)哟位头纸M化的方向進行演進。因此，未來的城域網是業務驅動的網絡：業務與控制分離，控制與承載分離，目標是使業務真正獨立于網絡，靈活有效地實現業務提供。其中，城域承載網作為運營商提供業務的基礎平臺，需要具備新的特性和功能，不斷提高用戶的體驗質量，才能滿足日益增加的業務需求，降低用戶離網率，提高ARPU值等增值收益。
圖3 中小城市基礎承載應用
在逐步演進的過程中，在中小城市可以考慮將原有的SDH接入層仍然保留，作為A平面，另外新建電信級以太網網絡作為B平面。新建網絡主要完成對原有網絡業務分流和新業務承載。具備靈活的拓樸提供和業務保護及控制能力，可采用FE、GE、N×GE、10G和N×10G方式平滑升級。
