摘 要：該文針對電力體制改革深化和發展的需要，簡要敘述了電能量系統產生的背景、結構特點及功能要求，針對早期和現今電能量系統、終端裝置的介紹、比較及歸納總結，闡述了電能量系統實用性需求的必要性,對今后電網電能量系統的拓展應用進行了展望。
關鍵詞：電能量計量系統；遠方采集終端；維護； 拓展
1.前言
隨著以“廠網分離”、“競價上網”等為核心的電力工業體制改革的深入，使電力作為一種商品走向市場已勢在必行。為了適應電力企業商業化運營的需要和電網建設快速發展，它要求電力企業以一種全新的姿態來迎接這場變革以適應市場，接受市場的考驗，來滿足電力市場今后發展的需要。
電能量計量計費系統在國內得到快速應用，其主要功能是能夠實現對多個廠站的關口計量點電量進行自動采集、統計、分析和結算并兼顧電量考核，為電力的商業化運營提供必要的技術手段, 進一步提升了計量準確性和安全可靠性。
2.本地區電能量系統(YJD-953裝置)早期建設
安徽池州地區電能量系統始建于1997年，電能量采集系統是上海申貝公司生產的YJD型。當時主站采用單機系統，一臺計算機采用定時電話撥號方式招測安徽池州地區關口電度量，廠站端采用上海申貝公司生產的YJD-953采集器，采集器與電能表接口用脈沖方式。省調每日在我們地區招測完成后以電話撥號方式招測安徽池州地區關口電能量。當時的電能量系統主要實現安徽池州地區關口電量總加，供生產部門和調度人員掌握安徽池州地區關口電量，安徽池州地區電量采集系統與SCADA系統沒有實現互聯,也沒有實現WEB發布瀏覽功能。
為保證系統穩定可靠地運行，在運行管理維護電能量采集系統工作上我們做了大量工作，與通信、計量及其他專業人員密切溝通，發現問題及時處理；為保證電能量數據的安全性、正確性、唯一性，維護人員每天認真核對關口總加、上網電能量數據，并認真做好電能量數據的統計、分析、報表等工作；電度脈沖與電量采集裝置接口出問題，我們主動找儀表部門協商；電話通道不通，我們仔細耐心地與通訊專業合作；電量采集裝置及電話分路器有問題，我們主動與廠家取得聯系，各相關專業緊密配合�？傊�，我們克服了重重困難，但老的電能量采集系統由于受當時科技發展的約束、僅能實現電話撥號方式進行通訊，設備運行年久元器件老化，且采集覆蓋率僅局限于關口，給生產運行和維護帶來很大困難。
3.新電能量系統建設投運
為適應經濟的快速發展，結合新時期我省電力
市場實際情況和發展需要，于
2005年底啟動電量采集系統項目，建設一個能自動完成電量采集、統計、分析和結算并兼顧電量考核功能的電量采集與計費系統。歷時兩個多月新電能量系統
2006年2月1日投入試運行，至2007年12月，電量采集面覆蓋了池州電網范圍內的21座變電站、2座發電廠及銅陵電網的朱村變，其中8個是具有省網關口的廠站端，共接入表計447塊、其中關口表計19塊�，F該系統已成為本地區結算電費、用電考核的重要依據。
4. 新電能量系統簡要介紹
池州電能量計量計費系統采用北京電力科學研究院開發的PDM2000系統， 主站系統網絡采用雙網、雙服務器、雙前置結構，構成網絡化、功能分布式的體系結構。廠站采用2種采集終端，省公司關口電量的變電站采用蘭吉爾FFC型遠方采集終端，其它變電站均采用PSM-ID電能量遠方采集終端。接收的所有廠站端（24個廠站端，其中8個廠站是省調關口站），主站 與廠站通訊方式采用網絡及撥號兩路電量數據采集通道，一主一備，使電能量系統運行更加穩定可靠。實現了年月日電量總加、分時電量計算、變電站各節點電量平衡計算，線損、變損統計、WEB數據瀏覽等功能；提高了電量數據的實時性、同步性和準確性，使電量的統計、匯總、分析工作更加靈活、方便。
SCADA系統每日
24點整通過互聯接口將積分電量傳至PDM2000電能量系統，所有數據經防火墻過濾，電能量系統不能向SCADA系統發送數據，保證了兩個系統的安全可靠。電能量系統與公司MIS之間加裝正向型電力系統專用網絡隔離裝置，電能量系統數據庫服務器與外網的數據交流通過正向型電力系統專用網絡隔離裝置（電能量通過應用服務器經正向物理隔離裝置把報表傳送到
Web服務器，供用戶瀏覽查詢）。數據只出不進，確保了電能量系統安全穩定運行。
4.1 電能量系統服務器及工作站的配置安裝（主站部分）
電能量系統客戶端的計算機組裝；電能量系統的服務器上機架；電能量系統服務器及工作站的Windows 2003操作系統平臺安裝；安裝配置二臺PC服務器，采用Windows 2003 SERVER 操作系統，兩臺服務器配置為雙機熱備模式，共用一個磁盤陣列，使用光纖相連；安裝數據庫Oracle 8i服務器端及客戶端軟件。

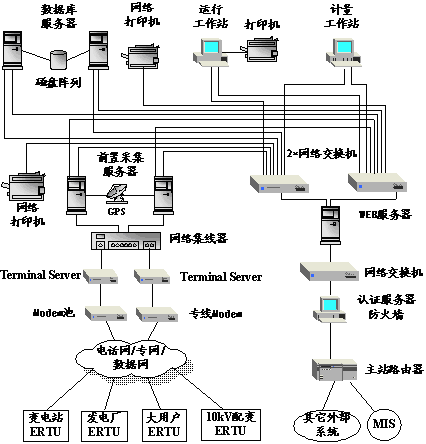

圖
1池州PDM2000電量計量計費主站系統典型配置圖
4.2 PSM-ID電能量遠方采集終端的配置安裝（廠站部分）
PSM-ID電能量遠方終端用于變電站、發電廠等高壓關口電能量數據的采集、處理、發送、配合主站端數據處理系統，完成電能量自動抄集，實現電能量遠方計量。采用嵌入式操作系統，
Intel 486DX4 32位CPU為核心處理器，PC/104總線結構設計，有1個10BASET以太網口，它支持標準的TCP/IP協議，10個可同時并相互獨立工作的串口，支持撥號、專線（載波、微波、有線、光纖等）及網絡多種通訊方式[1]。利用PSM-I維護配置程序在主站就能夠對PSM-I電能量遠方終端的配置
信息的讀取、修改、存儲。

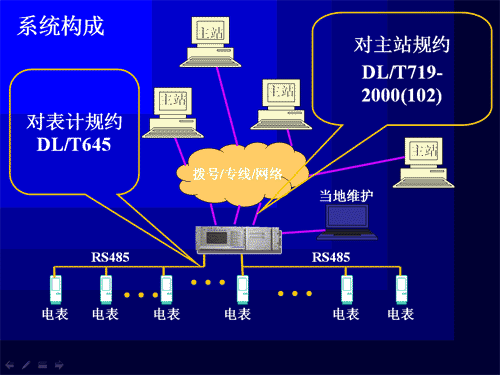

圖
2 安徽池州地區電能量
PSM-ID遠方采集終端系統構成圖
由于安徽池州地區電能量系統試運行階段時期長，對以前遺留很多問題，和功能的完善工作，都請廠家技術人員進行了溝通解決，而且在試運行階段已完成了各種維護工作制度、維護工作流程的建立，自11月初電能量系統實用化驗收后的維護工作可以比較輕松的進行了，只需要按照各種維護流程進行日常維護，按照日常故障處理修復系統，修復數據，便能保證系統在實際使用當中的穩定運行。平常做到定時數據備份、軟件備份、各項參數備份，這樣維護人員便可有條不紊地輕松進行系統維護工作了。
7．現今電能量管理系統目前存在的問題
7.1現場更換CT、電度表等各項與電能量管理系統有關工作，在協調溝通方面繼續加強；
7.2各電能表計質量有待提高（因頻繁更托換表計，造成數據的完整性破壞，使各廠站的月底結算，平衡、線損、網損報表的數據真實可靠性得不到保證）；
7.3現場采集裝置防雷擊、電磁干擾措施有待完善；
7.4各部門使用人員應能夠每日對所轄變電站內采集數據的準確性進行核對，以便維護人員及時消缺，更換CT變比后，應以文本告知，便于查詢修改；
7.5加強技能培訓。電能量系統涉及知識面廣，應分層次對專業人員進行培訓工作，提高各生產管理人員對電能量系統的功能熟悉了解，確保在WEB取數過程中節省時間；
7.6電能量系統面向用戶眾多。對于管理、維護人員的要求也越來越高，有必要對維護人員進行針對性的培訓；
7.7實現自動旁路代功能。由于SCADA系統不能提供有效的旁路代依據，電能量系統還不能實現自動旁路代功能，必須進行人工干預。
8.今后電能量系統功能拓展
隨著經濟體制改革發展的深入，加強客戶需求側管理工作越來越得到重視，電能量系統各項功能拓展應用也越來越重要，如果通過相關系統的接口與數據整合，以電能量數據為基礎的數據中心，對營銷MIS系統（包括客戶交費系統）、呼叫中心系統、負荷管理系統、居民集中抄表系統、配變監測系統等多個系統的集成和綜合應用，將在很大程度上改變目前各相關子系統的相對獨立和數據共享性差、綜合分析功能薄弱的局面。
設想一：如果我們能夠進一步建立以電能量數據為基礎的數據中心，通過與負荷管理系統、集中抄表系統、配電管理系統（
DMS）、公司MIS、電力調度系統（EMS）、OMS等系統的有機整合，業務將覆蓋電力的發、輸、配、用，自下而上可提供從操作層的如EMS、SCADA系統，管理層的如MIS、用電營銷技術支持系統，到經營層如發電側相關決策系統、電力市場技術支持系統等，以及電力數據網、信息網的系統集成。為電力企業各部門經營和生產管理提供統一、可靠的技術保證和數據支撐。整合優勢：保證數據
信息的實時、真實、準確、統一、規范及唯一性；劣勢：系統建設資金投入大，維護成本高。目前電能量系統整合及拓展應用在我國部分省市已存在初期應用、推廣階段。
設想二：因電能量廠站平衡報表的應用，主要服務對象為變電工區各變電站，每日核對平衡報表的母線平衡問題，也是他們的工作之一，目前我公司有一個監控中心，兩個集控中心所轄廠站達19座，如果分別在他們的集控中心架設一臺工作站，日常他們所轄變電站CT變比更改、平衡報表修改相關工作就可讓他們自己操作，通過用戶登錄、密碼、權限、程序等來實現安全控制。優勢：投入小，能夠減少電能量維護人員工作量；劣勢：系統安全性問題待考證，集中管理是否存在難度。
設想三：利用WEB服務器平臺索取所需數據，能盡可能在無編程情況下實現應用系統間的互聯。在電能量WEB發布的網頁中，任意索取所需數據，WEB網頁可提供下載各類報表模版，任意組合，形成新的報表；也可自己制作模版，抓取所需數據，制作適合自己需要的報表，可以提交給系統保存，也可存于本機。通過用戶登錄、密碼、權限等實現控制。優勢：投入小，面向對象、涉及面廣；劣勢：操作可行性考慮，程序是否需更換。
9.結束語 隨著電網快速發展，電能量系統管理工作越來越顯重要，充分利用現有電能量系統采集用戶的各種數據
信息，對各種數據分門別類、進行集中存儲和統一分析，并有效整合利用，將是一項長期的、艱巨的任務，具有重要意義。
參考文獻:
[1]中國電力科學研究院變電站自動化公司，PDM2000電能量系統及PSM-ID用戶手冊 北京: 中國電力科學研究院變電站自動化公司，8， 2005年
作者簡介：
趙飛月（1972-），女，助理工程師，安徽蕪湖人，自2002年至今從事電網調度自動化、電能量維護運行管理工作。2002年之前從事13年通信微波運行工作。
趙葆雯（1974-），女，助理工程師，安徽蕪湖人，從事過9年變電運行工作，自 2004年至今從事電力系統調度運行工作。
