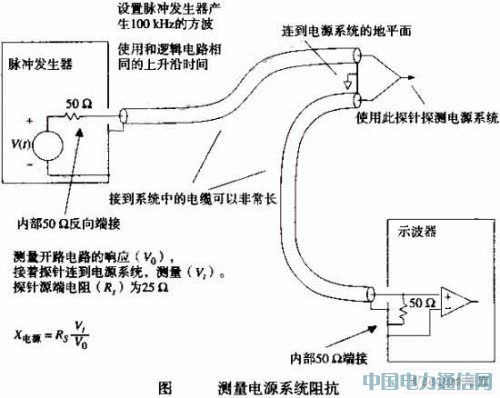

在圖中，從測試夾具上施加一個小的電流階躍到電源系統，來看看是什么反應。這個探頭裝置的輸出阻抗是25歐。由脈沖發生器的50歐阻抗與示波器的50歐阻抗并聯所得。
設定脈沖發生器的上升時間與實際系統中預期的上升時間相同。設定輸出階躍的幅度為5V，輸出的電流階躍是5V/25歐=0.2A。按照測量階躍響應的比例系數△I/0.2來決定電源系統對一個△I安培電流的階躍響應。
對于一個已完成的系統，應用這個裝置進行測試時電源處于開啟狀態。斷開所有的時鐘，使局部的邏輯電路停止工作。減少板上的噪聲電平，然后就能精確地測量由這種測試裝置產生的非常小的信號。
如果無法把時鐘關掉，可以嘗試用一個數字示波器。TCKTRONIX 11403可以、求出平均值，能從許多比較大的隨機噪聲中檢出微弱信號。使用這個特性，把脈沖發生器的觸發輸出連接到示波器作為觸發輸入，使測試電路與示波器連接，而斷一脈沖發生器的觸發輸出連接到示波器的求平均值功能。示波器應該與脈沖發生器的觸發信號同步開始求電路中電源供電噪聲的平均值功能。示波器應該與脈沖發生器的觸發信號同步開始求電路中電源供電噪聲的平均值。因為脈沖發生器的觸發與被測電路不同步，信號的平均值將是零。
然后，把脈沖發生器的信號輸出連接到測試電路。觀察平均值后的電源系統的階躍響應。
