基于單片機控制的以太網交換機設計與實現
[ 通信界 / 維庫開發網 / www.6611o.com / 2010/8/25 14:49:00 ]


引 言

隨著計算機性能的提高及通信量的聚增,傳統局域網已經越來越超出了自身負荷,交換式以太網技術應運而生,大大提高了局域網的性能。網絡交換機能顯著的增加帶寬,可以建立地理位置相對分散的網絡。局域網交換機的每個端口可并行、安全、實時傳輸信息,而且性能穩定、結構靈活、易于安裝、便于管理,能很好地滿足企業網和電信運營商寬帶接入的需求。

1 網絡交換機的硬件設計

隨著人們對網絡應用中的安全性和高帶寬的需求,網絡交換機的用途越來越廣。本交換機采用了AL101芯片的ROX總線,將3個8*換芯片連接起來,組成了1個24端*換機,滿足了用戶對多交換端口的需求。

1.1 電路性能要求

交換機的高速PCB電路板,在EMC和ESD上都有比較高的要求。它采用了75MHz、50MHz的高速時鐘,需要晶振的精度小于50PPM,同時時鐘需要通過時鐘分配電路送給不同的芯片,它需要分配的時鐘之間的相位差小于2ns。

交換機有24個10/100M自適應端口,每個端口都能達到線速交換。根據用戶需要可對端口進行10/100M速率、全/半雙工、流量控制、靜態MAC地址、鏡像、VLAN等設置。

1.2 交換機的原理框圖

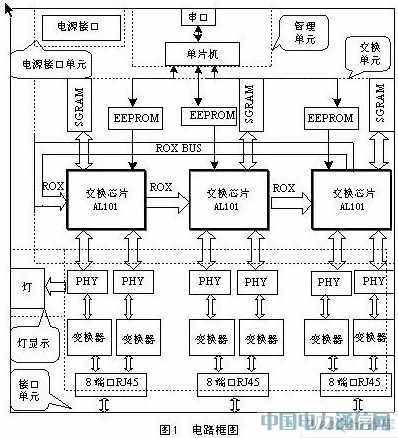

本交換機的交換技術采用存儲-轉發方式,主要由接口單元、交換單元、管理單元、燈顯示單元和電源接口單元五部分組成。其組成的方框圖如圖1所示。

RJ45接口收到以太網幀結構的數據包后,經過變壓器隔離和阻抗匹配后送到PHY(物理接口芯片),在此芯片中完成模擬信號到RMII接口的數字信號的變換,并獲得鏈路狀態、沖突、信息是否超長,速率等信息

數據進入交換芯片(由三個芯片組成,通過ROX總線形成一個環路,可以完成數據在三個芯片之間的交換),交換芯片將獲得數據的目的地址和源地址,并對以太網幀進行差錯校驗。交換芯片將源地址保存在自己的MAC地址表中,然后將目的地址與MAC地址表中的地址相匹配,以獲取數據將轉發的相應端口。如果目的端口在同一個交換芯片中,則從SGRAM中取出數據轉發到相應的端口;如果目的端口不在同一個交換芯片中,數據則通過ROX總線傳輸到相應的交換芯片,然后轉發出去;如果在MAC地址表中沒有找到相應的目的地址,就將幀轉發到除源端口之外的其它屬于同一VLAN的所有端口或者某一個上連端口(與交換芯片寄存器的設置有關)。

燈的顯示由PHY給出,通過燈的顯示可以觀察每個端口的工作速率、連接和數據收發等情況。

交換芯片在每次開機或復位期間,首先讀取外接EEPROM的內容來對交換芯片寄存器進行初始化配置。而交換芯片寄存器的內容可以通過PC的管理程序或PC的超級終端進行讀寫,以此來控制或讀取交換機的工作配置。

2 網絡交換機的軟件設計

整個網絡交換機系統的軟件包括單片機的控制軟件、EEPROM配置數據和PC機的管理程序。

單片機的控制軟件主要完成對寄存器的讀寫和與PC之間的通信。通過這個管理單元,可以將交換機配成各種工作模式,以滿足不同用戶的需求。

交換芯片通過I2C總線連接EEPROM(24C02),用于保存配置數據。在設備開機或者復位時,設備將從EEPROM讀出這些數據,用于系統初始化。

PC機的管理程序是用戶將PC機的串口與系統設備連接,通過PC機的管理程序界面,很容易地對系統進行配置。

2.1 單片機控制的軟件設計

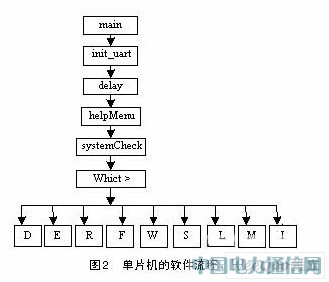

管理單元由單片機和串口組成,通過PC來配置EEPROM或交換芯片的寄存器。單片機主要完成對寄存器的讀寫和與PC之間的通信,串口起到一個與PC的連接作用,微制控器與串口之間還有一個電平轉換芯片,完成微控制器與PC之間信號的轉換。通過管理單元,可以將交換機配成各種工作模式,以滿足不同用戶的需求,如:10/100M速率設置、全/半雙工設置、流量控制、靜態MAC地址設置,鏡像設置,廣播風暴控制,VLAN設置等。單片機的軟件流程如圖2所示。

各模塊介紹如下:

main——主程序;

init_uart——串口初始化;

delay——系統延遲;

helpMenu——幫助菜單;

systemCheck——檢查系統設備ID;

whict>:——命令提示符(whict是武漢化工學院的縮寫);

D——查看系統的整個配置數據;

E——編輯系統的配置數據;

F——對交換機的各種功能進行配置、管理;

R——讀系統的配置數據;

W——系統將當前配置數據保存到EEPROM;

L——系統靜態MAC地址的配置;

M——改變系統的密碼;

I——系統軟件復位;

S——系統將缺省配置下載到EEPROM。





作者:維庫開發網 合作媒體:維庫開發網 編輯:顧北
