隨著存儲技術的迅速發展，存儲容量得到了迅速的增長，存儲系統的數據傳輸速度成為了主要的瓶頸。光纖的傳輸具有其速度上的優勢，然而，在光纖傳輸要受到光纖通道接口的限制，因此光纖通道應用于高速數據傳輸?shù)囊粋�(gè)關鍵技術問題是接口的設計問題，本文對有效地解決高數據傳輸在接口處的瓶頸具有現實意義。
1 方案設計
完整的實現要包含PC機軟件編程、Virtex-5開發板的底層鏈路實現。PC機的軟件編寫主要實現鏈路的創建注銷控制、數據的組幀、數據的傳輸控制、傳輸過程中的顯示;VirteX-5開發板主要實現數據的鏈路貫通、支持上位機所定義的幀結構的傳輸過程。

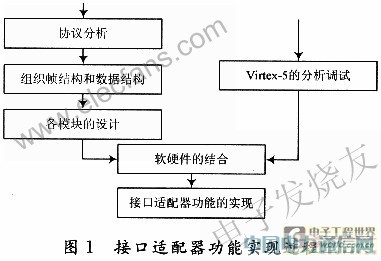

如圖1所示，接口適配器功能實現過程主要包含協議的正確理解，按照協議的幀結構和數據結構的組織、具體的實現模塊的設計與編寫、結合VirteX-5底層鏈路的貫通實現光纖通信接口適配器功能。
2 設計的具體實現
2.1 協議的分析與與裁剪
針對不同的應用環境應當對FC協議進行適當?shù)牟眉簦M可能地有效利用協議標準。FC協議是一個具有五層組成的協議體系。包括：FC-0層、FC-1層、FC-2層、FC-3層、FC-4層。
各層的功能分別為：
(1)：FC-O：主要規定了物理接口，包含傳輸介質，收發器及接口等。
(2)FC-1：8 B/10 B編碼;串化解串;比特與字同步。
(3)FC-2規定了光纖通道的傳輸機制：
有序集的檢測與識別;FC端口狀態機;幀的發送與接收，幀接收時要進行有效性檢查;流量控制;幀管理;交換與序列管理;數據幀與響應;多播與廣播;分段與重組;差錯檢測與回復。
(4)FC-3：基本鏈路服務;擴展鏈路服務;查詢組。
(5)FC-4：映射上層協議，本文主要是映射MILstd-1553B協議。
2.2 軟件編程中各模塊的代碼的設計
軟件實現的設計部分：GUI模塊設計、設備抽象層的設計、任務處理模塊的設計、FC的協議及物理功能模塊的設計。
(1)GUI部分主要是顯示作用，可以對接口適配器的相關參數進行設置和界面顯示。GUI模塊設計內容有：整體界面、鏈路參數區、鏈路建立區、信息顯示區。
(2)設備抽象層的設計。該部分在于屏蔽下層不同物理設備間的差異;提供較為簡便的方式，使上層模塊同邏輯進行通信。本層需要提供對上層支持的設備操作接口及在內部通過封裝WinDriver驅動提供的功能接口，實現對上層的功能支持。
(3)任務處理模塊的設計。主要實現對鏈路和數據各自的不同的任務操作情況。鏈路數據區與文件數據區分別需要保存各自的任務數據及狀態，另外，它是 GUI模塊變更LIST的依據，從而還需要保存下層協議所具備的狀態及數據。
(4)FC協議及物理功能模塊的設計。該部分主要描述任務發送協議與鏈路建立協議。
�、冁溌方⒌淖�(cè)過程：數據傳輸前，需要通過注冊建立發送端與接收端的鏈路。首先，發送端把待注冊的地址ID等信息嵌入幀信息中，發送幀信息給接收端;然后，接收端收到幀信息后，解讀出相關的信息，若符合幀的完整性等檢查，則兩端建立鏈路。若不滿足相關檢
查則終止該次注冊過程。
�、阪溌返淖N(xiāo)過程：當需要注銷鏈路時，首先，發送端把待注銷的地址ID等信息嵌入幀信息中，發送幀信息給接收端;然后，接收端收到幀信息后，解讀出相關的信息，若符合幀的完整性等檢查，則兩端注銷鏈路，若不滿足相關檢查則終止該次注銷過程。

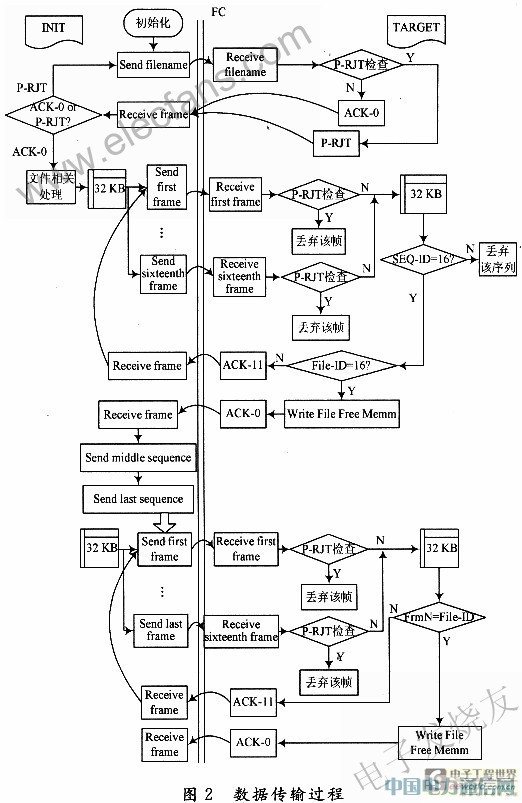

�、蹟�(shù)據傳輸過程：數據傳輸是鏈路建立的根本目的，簡化的數據傳輸過程如圖2所示。
