基于CY7C68013A的USB控制系統設計研究
[ 通信界 / 現代電子技術 / www.6611o.com / 2011/8/17 18:43:07 ]


引言

通用串行總線(Universal Serial Bus,USB)作為計算機上的新型接口技術,越來越受到人們的青睞。與以前的RS 232,RS 485,ISA,PCI和并行接口等接口相比,USB避免了接口體積大、接口規范不統一、不支持熱插拔等缺陷,具有使計算機與外部設備連接十分方便的優點。目前,很多設備都開始使用USB接口來實現,如鼠標、鍵盤、打印機等。在實際設計工作當中,也越來越多地采用了USB技術,如數據采集等。USB的設計和應用已經成為現代電子設計中一個非常重要的部分。

1 USB 2.0特點

USB是一種高效、快速、價格低廉、體積小的新型串行通信接口,其最大的特點是支持熱插拔,可以在不重新啟動計算機的情況下直接將USB外部設備連接到計算機并開始通信。

USB具有以下主要特點:

(1)節省系統資源。在計算機中,系統為USB主控制器分配一根中斷控制線和一些輸入/輸出地址,USB再為外部設備分配惟一的地址。
     (2)可以提供電源。計算機上的USB接口可以向外部設備提供一定的電力支持,其輸出電流最小值為100 mA,最大值為500 mA,輸出電壓為5 V。
     (3)良好的兼容性。USB規范已經有USB 1.O,USB 1.1,USB 2.O,無線USB等多個版本的協議,這些協議都有很好的向下兼容性。
     (4)共享式接口。USB采用“菊花鏈”式的連接方式,同時支持多個設備的連接,一個USB主控制器最多可以連接126個外部設備。

2 CY7C68013A的主要特點

CY7C68013A是Cypress公司的EZ-USB FX2LP系列低功耗版本單片機,具有和8051兼容的CPU和指令系統,同時包括USB接口和完整的USB 2.0協議引擎,并且提供了完善的固件及主機程序開發包。該單片機的CPU采用的是增強型805l內核,比標準的8051的速度快,硬件資源更為豐富,功能更強大。主要具有以下特點:

(1)具有第二個數據指針;
     (2)具有第二個USATRT;
     (3)I2C總線接口;
     (4)8個額外的中斷(INT2~INT6,WAKEUP,T2,USARTl);
     (5)CPU時鐘可以運行在12 MHz,24 MHz,48 MHz。

3 控制系統設計

基于USB的控制系統設計主要包含兩個方面的內容,分別為固件程序的開發和上位機(主機)控制界面的設計。CY7C68013A芯片采用的是一種軟配置模式,即程序和數據都存放在內部RAM中,并從RAM中開始執行。

3.1 啟動模式的選擇

EZ-USB在沒有固件的情況下列舉為一個缺省的USB設備,并且將其固件和描述符等下載到EZ-USB后,開始執行固件程序,此時模擬一個物理上的斷開重新連接過程。在列舉為一個USB設備時,根據芯片有沒有連接E2PROM,以及E2PROM中第一個字節值的不同,其處理方式有很多。主要有:不連接E2PROM的缺省設備列舉、CO加載、C2加載等啟動方式。在此系統的設計過程中,采用第一種方式,即芯片沒有連接任何片外存儲器,USB的描述符以及VID,PID和DID等均由芯片內置的邏輯提供,然后根據驅動程序中提供的VID,PID和DID把主機上對應的固件程序下載到片內的RAM中,并執行固件代碼。該方式具有硬件連接簡單,節省器件等特點。

3.2 硬件系統框圖

整個系統的硬件框圖如圖1所示?梢钥闯鯱SB控制系統在整個系統中起到橋梁作用,用于連接上位機和外部設備。

上位機發送控制指令給USB設備,信息處于下行狀態,解碼后用來控制外圍設備執行相應功能。上位機需要從外設獲得信息(如數據采集),信息處于上行狀態,由USB設備負責控制外設并將數據傳送到上位機,由上位機分析、顯示。

3.3 固件程序設計

在固件中,主要實現芯片外圍設備的控制,以及對USB設備的功能描述等任務,同時負責與上位機通信,響應上位機的標準請求和自定義請求。

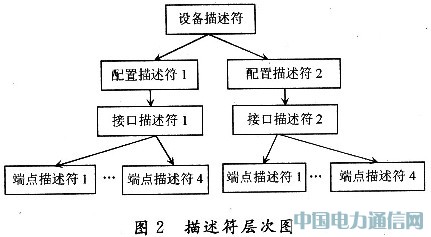

描述符主要是讓上位機了解USB功能設備的基本配置信息和能力,如端點、接口等。在此主要使用標準描述符來說明USB設備,如設備描述符、配置描述符、接口描述符、端點描述符、設備限定描述符等。在該設備中,這些描述符的層次結構如圖2所示。





作者:現代電子技術 合作媒體:現代電子技術 編輯:顧北
