摘要：采用AT89C2051單片機為核心配置，以溫濕度傳感器SHT75、數碼管顯示、計算機監控系統等部件，通過單片機與智能傳感器相連，采集并存儲智能傳感器的測量數據，并通過RS485總線來實現PC上位機與單片機控制模塊半雙工串行通信。微控制器AT89C2051通過I2C總線控制傳感器的測量和數據回傳，每次將采集到的5組數據經過計算，修正及補償后分別傳送到PC端存儲和顯示模塊進行實時顯示。經過實驗測試得出結論：溫度測量精度為±0.3℃，濕度測量精度為±2%RH，各項指標均達到了課題的設計要求。
在常規的環境參數中，濕度是最難準確測量的一個參數。用干濕球濕度計或毛發濕度計來測量濕度的方法，早已無法滿足現代科技發展的需要。這是因為測量濕度要比測量溫度復雜得多，溫度可獨立測量，而濕度卻受其他因素（大氣壓、溫度）的影響。
利用AT89C2051單片機強大的功能，同時結合智能傳感器SHT75測量溫濕度有快速和使用簡便等特點，設計了一個溫濕度采集系統來對溫濕度進行實時監控。通過對實際環境的溫濕度測量，證明了該系統硬件電路布局設計簡單合理，體積小，功能齊全，精度高，成本低，性價比相當高，是一款可以普及化的高精度溫濕度參數檢測儀。
1 溫濕度采集系統的硬件設計
1.1 系統總體設計方案
為了實現課題對監控機構的穩定性好、精度高、實用性強的要求，比較眾多溫濕度測量方案，系統采用智能傳感器SHT75和AT89C2051單片機構成，通過SHT75對各環境內的溫度、濕度參數實時檢測，經傳感器芯片內A/D轉換器轉換成對應的二進制值存儲于芯片的RAM中，單片機通過發送讀取溫濕度傳感器溫濕度命令碼，溫濕度傳感器就返回對應的參數值，本系統帶RS485通訊接口可連接監控主機或PC，通過監控主機或PC來實時查看當前溫度和濕度值，并可在監控主機或PC上設置報警參數以便實時監控環境溫度和濕度值。系統功能模塊框圖如圖1所示。

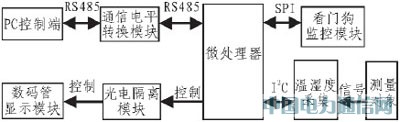

圖1 系統功能模塊圖
1.2 芯片選擇
1.2.1 溫濕度傳感器
鑒于測量環境特殊要求，溫濕度檢測模塊不可能做得很大，而且系統要求響應靈敏，測量精度要高，溫度小于等于±0.3℃，濕度小于等于±1.8%，穩定性能良好，因此采用了瑞士生產的SHT75溫濕度傳感器。
1.2.2 微處理器
該芯片主要是控制溫濕度采集，數據處理，實時溫濕度顯示及通信，那么對微控制器的端口需求較少，而且從測量系統對本模塊體積限定等諸多因數來考慮，系統選用ATMEL公司推出的AT89C2051，它是目前比較主流的單片機芯片，20個引腳，其中包括15個I/O口，復位和外部時鐘驅動端，一個全雙工串行通信端口，5個中斷源等，128B的內部RAM，2kB的內部ROM空間。
1.2.3 隔離芯片
鑒于長距離驅動數碼管顯示實時采集的溫濕度數值，為了使顯示的穩定性和可靠度增強，采用了兩片6N137光電隔離芯片來驅動串行輸入并行輸出7片74LS164芯片，其中6片控制6個數碼管顯示溫濕度，1片用于控制4個LED燈顯示系統狀態。
1.2.4 看門狗芯片
為了監控檢測模塊工作正常，看門狗電路和芯片是單片機開發系統必不可少的部分，采用的X25054看門狗芯片主要功能有監控電源，防止運行程序跑飛，擴充控制芯片存儲空間等。
1.2.5 通信接口
數據采集包括單片機對溫濕度傳感器數據采集，還包括PC對單片機數據采集和處理。系統采用的是RS485接口，它是一種半雙工串行通信接口，采用平衡差分的傳輸模式，比RS232接口提高了傳輸的速率和增加了傳輸距離，目前廣泛運用于數據采集通信系統。
1.3 系統原理圖的繪制
本系統采用AT89C2051單片機作為控制核心，系統主要包括溫濕度傳感器、CPU、通訊接口等部件。電路圖的繪制采用Protel DXP 2004開發工具，在設計PCB板的時候，應特別注意電磁兼容性設計、地線設計、去耦電容配置等幾個方面。
電磁兼容性設計的目的是使電子設備既能抑制各種外來的干擾，使電子設備在特定的電磁環境中能夠正常工作，同時又能減少電子設備本身對其他電子設備的電磁干擾。在雙面PCB板中，上下兩層信號線的走線方向要盡量相互垂直或斜交叉，避免平行走線，以減少寄生耦合的產生。
在電子設備中，接地是控制干擾的重要方法。地線設計中應根據電路特性，正確選擇單點接地與多點接地，對高頻電路要采用多點接地，并盡量加粗接地線，接地線的寬度一般為普通走線的2倍，而且要將接地線構成閉合環路。
在直流電源回路中，負載的變化會引起電源噪聲。因為在數字電路中，當電路從一個狀態轉換為另一種狀態時，就會在電源線上產生一個很大的尖峰電流，形成瞬變的噪聲電壓。合理配置去耦電容可以抑制因負載變化而產生的噪聲，提高PCB板的可靠性。
溫濕度采集模塊PCB板制作包括主控系統板制作和實時數據顯示板制作，最終設計的PCB圖如圖2和圖3所示。

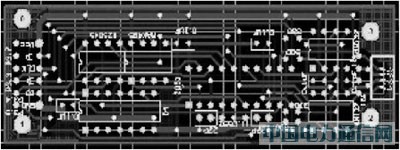

圖2 溫濕度采集模塊

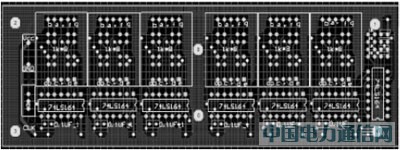

圖3 實時數據顯示模塊
1.4 系統實物圖

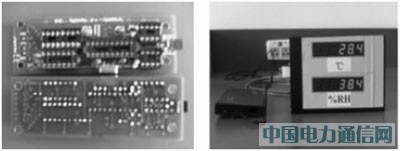

最終參數采集及實時顯示模塊實物圖如圖4所示。
圖4 參數采集及實時顯示模塊原理圖
2 實驗測試結果與分析
2.1 第一組實驗數據
該系統調試后在室內進行了模擬測試，檢驗了系統的測試效果以及測試精度。在數據處理時，采用大量的測量數據統計分析來減少誤差，并對運行結果進行了記錄分析。實驗第一組數據如表1所示。

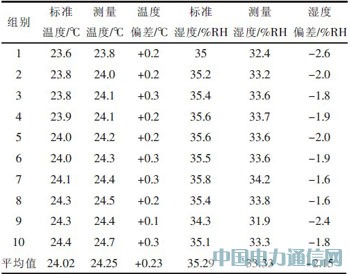

表1 第一組實驗測量數據
在溫濕度傳感器未經修正時，溫濕度傳感器采集到的數據與標準計數相比較，其數據偏差即將接近本系統所要達到的期望值，但還有待改進。
2.2 傳感器的補償和修正
為了補償溫濕度傳感器的非線性以獲取準確數據，使用如下公式（1）修正輸出數值：
RHlinear=c1+c2·SORH+c3·SORH·SORH（1）對高于99%RH的那些測量值則表示空氣已經完全飽和，必須被處理成顯示值均為100%2RH。濕度傳感器對電壓基本上沒有依賴性。
當實際測量溫度與25℃相差較大時，應考慮濕度傳感器的溫度修正系數，使用如下公式（2）。
2.3 第二組實驗數據
根據公式（1）、（2）對傳感器進行修正補償后得到實驗第二組數據如表2所示。

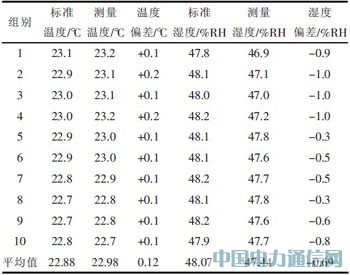

表2 第二組實驗測量結果
從以上結果可以看出：經過補償和修正以后，使溫度傳感器測量數據的溫度精度小于等于0.2℃，濕度精度小于1.0%RH，達到了系統的設計要求，滿足了溫度精度為±0.3℃和濕度精度±2.0%RH的課題測量要求。
3 結論
本文介紹的溫濕度采集系統硬件的設計，創新點在于針對溫度和濕度的測量特點，采用SHT75系列數字溫濕度傳感器，可與單片機直接相連，并且由于它溫濕一體的高度集成化，改變傳統溫濕度變送器硬件包含溫度傳感器、濕度傳感器、信號處理器、A/D轉換等部分，從而簡化外圍電路并降低成本，提高了電路工作的可靠性和穩定性，達到了較高的性價比。通過對實際環境的溫濕度測量，證明了該系統硬件電路布局設計簡單合理，體積小，功能齊全，精度高，成本低，性價比相當高， 是一款可以普及化的高精度溫濕度參數檢測儀。
