電信業界言必稱云管端，“云”代表服務器、存儲器等IT基礎設施、“管”代表路由器、光纖、基站等通信基礎設施，“端”則代表終端、OS及其應用，三者構成了端到端的基礎設施。2011年5月，中國云計算大會上，中國移動集團副總裁李正茂也提出了借助云計算打造智能管道的發言。隨著TD-LTE無線網絡的推進部署，將給中國移動打造智能管道奠定堅實的基礎。
目前，中國移動正在緊鑼密鼓進行TD-LTE規模試驗網測試，而如何快速穩定的部署TD-LTE無線網絡，將是后續中國移動重點關注的問題。大唐移動于近日推出的TD-LTE一體化小基站產品，正是匹配中國移動后續對于TD-LTE系列化站型考慮的問題，真正助力中國移動TD-LTE快速穩定部署。
一體化小基站需求來源
隨著TD-LTE產業化的逐步推進以及商用的臨近，TD-LTE的基站產品形態和未來形態演進成為產業界相關各方關注的重點之一。作為現有主流站型分布式基站（BBU+RRU）的有益補充，集成了基帶和射頻的一體化架構的微基站逐漸進入人們關注的焦點。無線網絡建設初期，必然從密集城區網絡部署入手，而密集城區的熱點和盲區覆蓋一般都是建設的難點，也成為運營商關注的重點。
大唐移動提供的一體化小基站EBS5132D，集成了基帶和射頻的一體化架構的微基站在滿足密集城區覆蓋、補盲、補熱、微蜂窩覆蓋以及行業應用等應用場景的需求方面有著獨特的優勢。
具備集成度高、適應性強、靈活部署核心特點
大唐移動提供的一體化小基站EBS5132D，可以用于室外和室內應用�？梢灾С�1個20M的2*2MIMO小區。EBS5132D具有體積小、集成度高、成本低、安裝靈活的特點，典型場景典型特征是“無需機房+小容量”。適用于無機房環境、容量適中的密集城區覆蓋，以及特殊場景交通沿線、邊際網等覆蓋。
EBS5132D支持頻段為2575~2615MHz，機箱凈重小于15kg，設備容量小于15L。外觀如圖1所示。

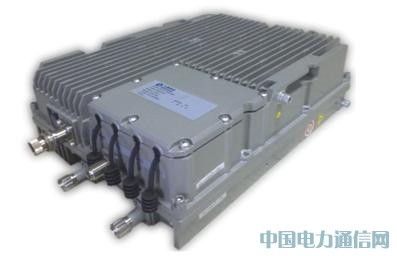

圖1：一體化小基站EBS5132D產品實物圖
一體化小基站的靈活部署還體現在工程安裝方面，其可以安裝條件的不同，支持抱桿、掛墻和燈桿安裝方式，并且支持小型化天線的一體化安裝，這樣在很大程度上提高了工程安裝的便利性。

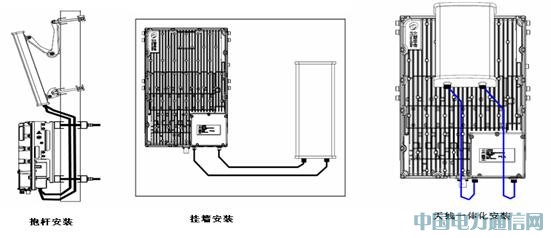

圖2：一體化小基站安裝方式示意圖
總體來說，一體化小基站具備集成度高、適應性強、靈活部署的特點，適應運營商全場景部署的要求：
能夠快速部署
一體化小基站基帶、射頻一體設計，體積小，集成度高，成本適中，無需機房環境要求，工程施工簡單、安裝靈活，建網成本低；
可靠性高，適應能力強
能在－40℃～55℃溫度范圍和5%～98%的濕度范圍內正常工作，可在全國全天候部署；
一體化小基站具有電源防雷、傳輸防雷和天饋線防雷的功能，并且采用壓住模一體化設計，IP65防護等級，滿足防水、防風、防塵、電源防護等要求，具有防霉菌、防鹽霧、防潮濕等“三防”功能。
發射功率大，滿足宏站建設需求
一體化小基站發射功率最大20W/通道，配合1+1雙極化天線，完全滿足室內、室外覆蓋需求。
時鐘靈活，可以實現時鐘共享
一體化小基站支持GPS、外部時鐘輸入，并且支持下一級時鐘級聯，可以實現一體化小基站共時鐘解決方案。
操作維護方便
一體化小基站可通過操作維護窗進行維護，射頻濾波器可根據需要現場更換，日常操作維護方便。
建設以及運維成本大大降低
由于一體化小基站站點不需要簡易機房條件以及空調設備等，與分布式基站系統相比，單站投資可以節省35%左右；
與分布式基站系統相比，一體化小基站站址租賃費用、網絡維護以及設備電費等都有極大的節省，維護成本可以節省40%左右。
應用場景豐富，助力TD-LTE網絡快速部署
正是由于一體化小基站集成度高、適應性強和靈活部署的核心特點，產品可以廣泛引用于各種場景，助力運營商快速穩定的部署TD-LTE網絡。
交通沿線
交通沿線主要包含高速公路、高等級公路、一般公路、鐵路、航道、隧道、地鐵等線性區域。
覆蓋場景具備低話務、帶狀連續覆蓋、用戶處于移動狀態，不具備機房條件，光纖資源匱乏等特點。
此種場景下可以采用一體化小基站，室外鐵塔或者掛桿背靠背定向安裝，雙向對打，選用窄波瓣和高增益天線，實現較為廣闊的帶狀覆蓋。傳輸可采用微波。
旅游風景區
旅游景點主要包括江河湖海風景區、山岳風景區、森林風景區、山水風景區、休閑療養避暑勝地、宗教寺廟名勝區、革命紀念地等。
該覆蓋場景具備季節性高話務密度，基站覆蓋范圍大、站址尋找困難，機房及天饋需要與旅游景點環境相適應等。
此種場景下可以采用無需機房的一體化基站，微波傳輸，選用高增益美化天線，實現與周圍環境相得益彰的廣覆蓋。
政務集中區、大型醫院、商業中心
該覆蓋具備話務密度相對較高、基站覆蓋范圍小、機房尋找困難，投資大特點，覆蓋需要重點保證等。
此種場景下可以采用天線一體化基站＋鉄鋰蓄電池，在室外合適的地方安裝，吸收話務。
邊際網
邊際網是運營商擴大競爭優勢、快速爭取客戶的一個最有效的建設方案。
邊際網具有話務密度相對較低、基站覆蓋范圍要大、要求盡量減少機房及傳輸等建設投入來縮短投資回收期等特點。
此種場景下考慮無需建設機房的一體化基站，鐵塔或抱桿安裝，高增益天線，微波傳輸，進行鄉鎮、草原等邊際網覆蓋。
特殊場景覆蓋
特殊場景是受環境所限，比如粉塵、噪音、鹽霧等，但又有話務需求，必須覆蓋的區域，以醫院、學校等場所為代表。
特殊場景的特點因限制條件不同而不同，需要根據這些條件靈活選擇建網方案。
此種場景下可采用一體化壓鑄模設計的基站，它具有IP65防護等級，滿足防水、防風、防塵、防霉菌、防鹽霧等特點。而且它還采用自然散熱、靜音運行，可部署在對噪音敏感的辦公、醫院、學校、會場等特殊場景。
補盲（室外、室內以及室外覆蓋室內）
補盲主要是滿足室內、外原有覆蓋較差或者用戶增多需要擴容地區補盲需求。此種場景具有小容量、低成本、機房要求低甚至無機房、工程施工簡單、維護簡單方便等特點。
此種條件下，可以采用一體化小基站進行補盲覆蓋，另外對于難以建設室分系統的高樓，也可以采用一體化基站進行室外穿透。

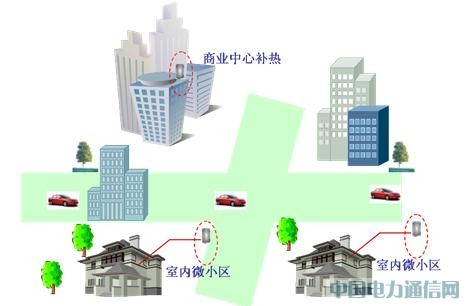

圖3：一體化小基站補盲場景
補熱（室內外）
補熱場景主要集中在火車站、城市商業區、繁華街道、商場和機場等話務密集區域，商業中心特點就是話務較高、機房尋址困難；
這種場景下安裝一體化基站可以大幅提高網絡容量，分擔宏站壓力。

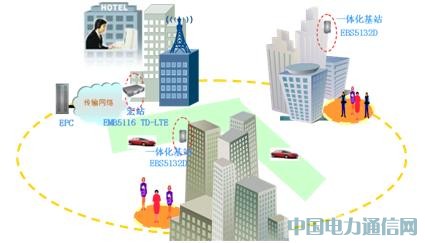

圖4：一體化小基站補熱場景
小區分布式覆蓋
居民小區數目迅速增長，住宅的密度也不斷增加。另外一些高檔居民小區的高端用戶多，單用戶話務量大，這些區域對于網絡容量也有很高的要求。小區深度覆蓋也成為目前覆蓋的重點。
同時居民小區對于基站安裝、天線布點等極其反感，另外機房協調極為困難，室內分布系統建設無法完成。
采用一體化小基站+小型化天線，并且采用美化天線罩，可以很好滿足小區深度覆蓋的需求。

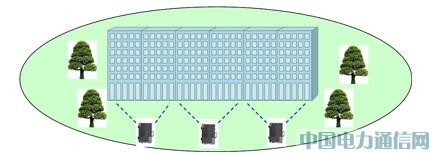

圖5：小區分布式覆蓋解決方案
街道站解決方案
室外街道站環境下，可以采用一體化小基站背對背安裝，配合窄波瓣天線定向覆蓋帶狀區域；
街道站解決方案可以采用美化天線罩的方式，增加一體化小基站的隱蔽性。

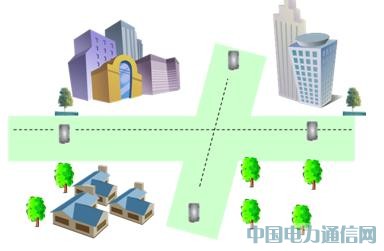

圖6：街道站覆蓋解決方案
針對以上交通沿線、旅游風景區等室外場景的應用特點，一體化小基站有典型的“一竿子”解決方案，可以以最快捷、最靈活、最大程度節省建網成本的優勢助力運營商建設。
室外通信桿解決方案見圖：
配合三扇區高增益天線，可以應用于邊際網、旅游風景區等室外場景；
一體化小基站采用共時鐘、共傳輸方式，大大加快了工程部署的進度。
該方案優勢：
“一竿子”解決方案：只需要建設一個通信桿，包括天線、一體化小基站、還有如果采用微波傳輸設備都可以安裝在通信桿上。
無機房建設需求，建設成本低，投資回收期短，可以明顯提升運營商競爭優勢。
圖7：一體化小基站“一竿子”解決方案
配合典型“一竿子”解決方案，傳輸采用微波傳輸方案，可以進一步減少工程施工難度，大大提高建網靈活度，傳輸解決方案見圖：
目前TD-LTE單站3*20MHz傳輸需求為峰值450M，均值120M。
采用微波傳輸，目前微波提供的鏈路帶寬一般可達300M，采用符合分擔完全滿足室外三扇區傳輸需求。
采用微波傳輸作為一體化小基站的傳輸解決方案，可以提高一體化小基站快部署、無機房需求的優勢，同時也適應于交通沿線、旅游風景、應急通信等傳輸資源部署困難的場景需求。

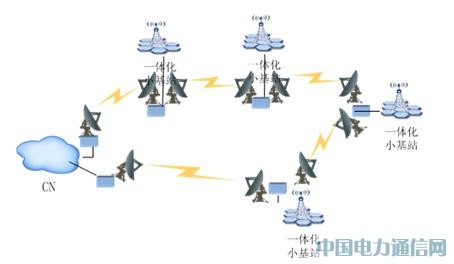

圖8：一體化小基站微波傳輸解決方案
結束語
分布式基站已經不能完全滿足密集城區的補盲、補熱以及特殊場景的覆蓋問題，而配合一體化小基站精細化覆蓋解決方案，可以滿足中國移動全場景解決方案的需求。
我們說，要打造真正的智能管道，中國移動部署TD-LTE網絡是必經之路，而大唐移動一體化小基站產品推出的一體化小基站正是TD-LTE網絡快速穩定部署的關鍵，勢必會成為中國移動TD-LTE建設中更快更厲的武器。
