隨著國家三網融合政策的推進，第一批、第二批試點城市的公布，廣電行業迎來了前所未有的發展機遇。高清視頻、互動電視、寬帶接入、VoIP等業務的發展，將極大的提升廣電行業的ARPU值，同時也對廣電數據網的建設提出了迫切需求。
應該說，IP數據網并不是新生事物，電信行業尤其是原電信和網通經過十多年的互聯網接入業務運營，對IP城域和接入網的架構、組網、技術和運營都積累了豐富的經驗。廣電行業，近年來也將接入網雙向化改造做為整個網絡建設中的重中之重，一方面可借鑒運營商行業成熟的網絡架構，另外一方面，可以結合自身的業務發展、網絡特點和資源情況進行因地制宜的適度創新，建設有廣電特色的數據網絡。烽火XPON+EoC/LAN一站式雙向網改造解決方案充分考慮了多業務承載時VLAN、QoS、管理、安全性以及擴展性等方面的問題，是廣電進行雙向化改造和開展三網融合業務的理想選擇。

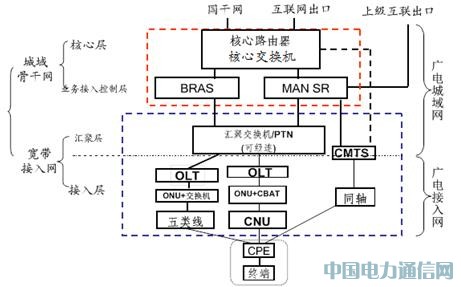

數據網架構分析
借助傳統運營商成熟網絡架構，將整個數據網分為兩層結構：廣電城域網和廣電接入網。
廣電城域網分為交換機組網方式和路由器組網方式；廣電接入網由于接入方式多樣，包括有XPON+LAN(FTTB+LAN),XPON+EOC,CMTS。
一 承載網的解決方案

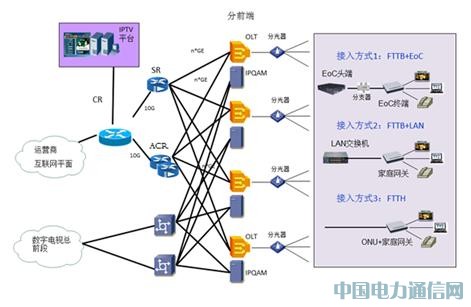

1.1路由器組網方式
核心設備為路由器、BRAS\BACR等設備。
特點：出口在本地，各個地市廣電租用本地電信、聯通、移動的帶寬來完成數據業務的開展。

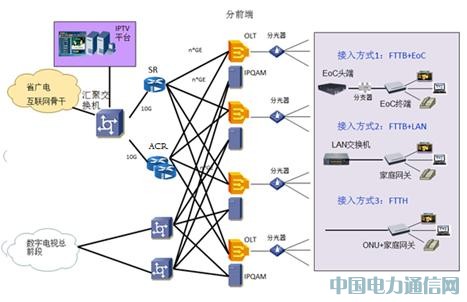

1.2交換機組網方式
核心設備為交換機、BRAS\ACR等設備。
特點：交換型城域網屬于是骨干網在本地的延伸網。本地無出口，出口在省公司，由省公司統一結算出口流量，地市核心交換機上聯到省公司出口路由器上。另可在本地架設鏡像服務器，利用交換機的高速交換數據的特點使大量INTERNET數據在網內終結。

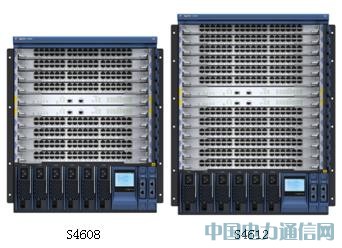

從業務特征看，各運營商建設城域網的業務重點都不同。如中國電信、聯通的城域網主要承載個人寬帶業務及大客戶接入業務；中國移動的城域網分為CMNET和IP專網兩部分，前者主要承載家庭及普通集團客戶的接入，后者重點在基站接入及重大企業客戶接入；而廣電建設城域網的主要作為雙向網改造中交互電視的承載網承載部分視頻及數據業務。從承載業務的種類看，除了傳統的個人寬帶數據業務及大客戶接入業務，一些新業務，如IPTV、VOD點播、視頻監控等蓬勃發展，尤其是視頻類業務的發展，對城域網的帶寬、Qos保證、網絡可靠性等提出了非常高的要求。和路由器相比，交換機也有其自有的優勢：高性價比、高交換能力、高端口密度。同等轉發性能的產品，交換機具備明顯的價格優勢。F-engine 4600系列核心路由交換機是武漢烽火科技有限責任公司針對廣域網、城域網和數據中心核心、匯聚節點等應用場景推出的高性能的機箱式L2/L3/L4交換機，采用全模塊化設計，具有高密度端口，T比特級的背板帶寬，可根據用戶的需求靈活配置，靈活構建彈性可擴展的網絡。
二 接入網的建設
XPON+EoC解決方案
廣電系統在視頻業務、網絡資源和用戶資源方面擁有突出的優勢，如何利用自身優勢，把握市場發展并搶得用戶需求的先機是廣電贏取市場的關鍵。XPON+EoC技術的發展和成熟為廣電系統提供一個高性價比的建網方案。廣電系統擁有豐富的光纖和最后100米同軸電纜資源，同時又面臨三網融合大發展的契機，選擇XPON+EoC技術發展雙向數據網絡可以充分利用現有資源優勢。隨著AR7400芯片的放量，今年7400芯片的EOC產品必然將走上舞臺，高帶寬，靈活的QOS等卓越的功能也必然帶給廣電用戶更新、更快的體驗。烽火B2121E-11F1TXE \B2121E-22F1TXE EOC設備采用AR7400芯片技術，嚴格遵守IP1901規范標準，數據鏈路層帶寬可達到300M，是目前6400芯片的3倍左右。

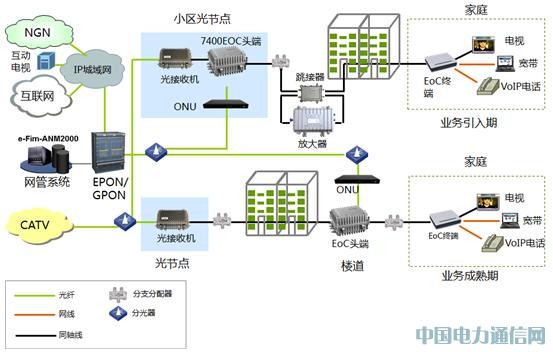

上圖為PON+EoC承載三網融合業務的大致拓撲圖。廣電IP城域網通過NGN核心網支持VoIP語音業務，通過連接互聯網骨干網支持寬帶上網業務，通過互動電視業務平臺支持VoD、時移電視等新興視頻業務，通過不斷發展的CATV網絡支持數字電視業務。
在接入匯聚層，PON OLT設備部署在廣電分前端機房，提供光纖接入。OLT往下通過分光器連接帶PON口上行的EoC頭端設備B2121E，EoC頭端設備通過同軸分配網絡到達用戶家庭。通過部署帶有網關功能的EoC終端設備，支持終端用戶電視、寬帶和語音業務的綜合接入。烽火AN5516-01 XPON系統支持XPON和GPON雙系統，根據用戶需求加插不同類型板卡完成不同接入技術組網。
PON+LAN解決方案
對于一些新建小區，PON+LAN被認為是當前性能價格比最佳的雙向化改造和寬帶接入方案之一。XPON+LAN符合網絡IP化、寬帶化、光纖化的發展趨勢，具備面向FTTH平滑演進的能力，擁有完善的產業鏈條和成熟的三網融合業務承載能力。

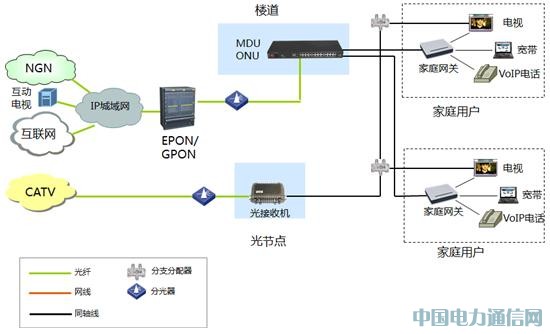

如上圖所示，IP城域網具備多業務能力，通過PON+LAN實現綜合業務的光纖接入。在樓道部署帶PON口上行的MDU系列ONU設備。樓道交換機經五類線入戶，通過家庭網關提供互動電視、寬帶和VoIP電話業務的接入。CATV網絡方面，利用現有的系統和線路提供傳統的有線或者數字電視業務。

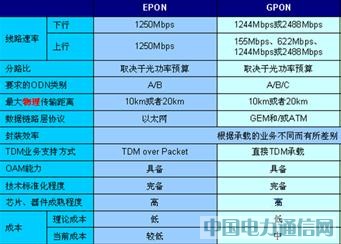

XPON和GPON的比較
三 出口智能管理DPI
當前很多地方廣電開展寬帶接入業務的時候，都是通過租用或者合作的形式獲得互聯網出口資源，也就是說，廣電城域網的出口帶寬成本是很高的。為了充分利用出口帶寬資源，提高單位帶寬創造的效益，就需要對P2P等一些價值較低的流量進行管控。另外，傳統電視節目將和互聯網互通，如何保證電視節目傳輸安全以及QoS，對于網絡的管理和控制將顯得尤為重要。
烽火據此推出了流量管理和控制系統，在對業務流分析、提高帶寬利用率、保障關鍵應用等方面發揮了重要作用。在一些業務發展較快的廣電網絡已經開始在部署基于DPI（Deep Packet Inspection，深度包檢測）技術的業務分析和流量管控系統。烽火可以提供從100M到80G吞吐量的全系列電信級產品，系統最大容量可以支持500萬用戶，并且支持和BOSS系統聯動。最大化的滿足客戶的多樣化需求。
四 統一網管
傳統HFC是單向的網絡，在可管可控方面較容易實現，在雙向網改后整個網絡的可管可控性難度增加，并且目前廣電專業的網絡技術人員也較少，所以需要一個強大的網管平臺去管理網絡，進一步降低廣電運營商的運維成本。接入雙網改造中涉及設備眾多。光機、OLT、ONU、EOC頭端、EOC終端、交換機。
烽火提供統一網管平臺，統一網管軟件的設計采用SNMP網管協議，支持C/S和B/S構架，可以與BOSS等系統對接，主要管理雙向接入網的XPON、交換機、EOC等設備。
網管特點：
多平臺融合：針對廣電干線網中使用的OTN、PTN、MSTP設備，以及接入網XPON（10GXPON）、GPON、EOC、交換機等設備統一網管平臺。
EMS接口豐富：提供TL1、CORBA接口，與廣電已建設網管平臺通信。
雙機熱備：支持雙機熱備功能，通過配置兩臺服務器，實現自動備份，災難恢復，在無需人工配置的情況下實現自動啟動備份作業。
分權分域：根據不同區域設定網管范圍，根據人員設定網管權限。
