摘要：介紹了差分跳頻技術的基本原理，分析了差分跳頻技術的特點和差分跳頻系統的組網技術，對差分跳頻系統的誤碼率及在高斯白噪聲條件下的多用戶能力進行了理論分析，同時做出了相應的計算機仿真。仿真結果表明，系統用戶數越少相應信噪比條件下的誤碼率越小，說明干擾越小。
1 差分跳頻
相關差分跳頻（DFH）通信是近年出現的跳頻通信方式。美國Sanders公司研制的相關跳頻增強擴譜CHESS電臺就采用這種差分跳頻技術，實現了在短波波段5 000跳/秒的跳頻速率和最高19.2 kbit·s-1的數傳速率。
差分眺頻的基本原理：當前時刻的工作頻率fn由上一跳的工作頻率fn-1和當前時刻的信息符號Dn決定，即
fn=G（fn-1,Dn）
其中，G（fn-1,Dn）是一個特定函數，文中稱為G函數，它決定了差分跳頻的數據/頻率映射關系。由此可見，相鄰跳變頻率之間通過數據序列建立了一定的相關性，亦即相鄰頻率的相關性攜帶了待發送的數據信息，因此這種跳頻方式也被稱為相關差分跳頻。
2 差分跳頻技術的特點
差分跳頻技術集跳頻圖案、信息調制與解調等功能于一體，構成與傳統跳頻技術完全不同的技術體制，它具有以下特點：
（1）差分跳頻體制是一種相關跳頻體制，差分跳頻通過G函數變換，使相鄰或多跳頻率之間具有相關性，其相關性攜帶了待發送的數據信息，收端也是根據其相關性還原數據信息，所以也將這種跳頻體制稱為相關跳頻。在常規跳頻體制中，時間上相鄰的頻率與其傳輸?shù)臄?shù)據信息無關。
（2）差分跳頻體制是一種異步跳頻體制，差分跳頻的收端無法預知每個時刻的發端頻率，在工作帶寬內進行寬帶數字化接收，接收端不需要頻率合成器，從這個意義上說，差分跳頻是一種異步跳頻。
（3）G函數具備數據的調制解調功能，差分跳頻無需傳統定頻或跳頻體制中的基帶和中頻調制，發端經G函數變換，實現數據與頻率之間的"數/頻"編碼，收端先對接收到的直接攜帶信息的射頻頻率進行有效檢測，再經過G函數的逆變換即可恢復出數據信息，實際這也是一種調制解調過程。相同的情況，這是差分跳頻圖案產生的機理決定的，普通跳頻一般不具備這個特點。
（4）跳頻圖案沒有實時時間參與運算在傳統跳頻圖案產生過程中，除跳頻時序控制以外，原始跳頻密鑰Pk和時間參數TOD參與跳頻圖案運算。而在差分跳頻圖案的產生過程中，數據流參與跳頻圖案的運算，相當于跳頻密鑰，與實時時間TOD無關。數據流對跳頻通信的接收端是未知的。
由于差分跳頻與傳統跳頻的原理有很大差別，造成其組網性能也有很大不同。例如，傳統跳頻電臺組網時，相同頻率造成頻率碰撞，形成多址干擾，而頻率不同時，不構成多址干擾；對于差分跳頻電臺，不同頻率可能會造成接收方數據的誤判，從而形成多址十?dāng)_；頻率相同時，如果削弱有效頻率的幅度，則形成多址干擾，如果加強頻率的幅度，則不形成多址干擾，與兩個頻率之間的相位有關。
傳統的同步組網是指，各跳頻網在技術體制、跳頻圖案算法及跳頻密鑰相同以及同一張頻率表的條件下，各跳頻網每一跳的起跳時刻相同，并且任一時刻的各網瞬時頻率正交。由于傳統的同步組網是同頻造成多址干擾，而差分跳頻則是異頻可能會形成多址干擾。因此差分跳頻同步組網的概念應擴展為在同一張頻率表的條件下，各跳頻網每一跳的起跳時刻相同時，任一時刻各網瞬時頻率不相互形成干擾。差分跳頻圖案是由隨機數據信息控制G函數產生的，而每部電臺和各跳頻網的數據源是不同的，是相互獨立的，相互之間不可能有某種約束關系，導致了即使各臺及各網之間在時間上有約束關系，也難以實現各臺各網之間頻率的人工干預，這樣一來，當接收方收到的頻率為當前G函數映射出的除當前發送頻率之外的m-1個頻率中的某一個頻點時，就會形成多址干擾。也就是說，要做到差分跳頻各網當前跳變頻率不落在其余網G函數映射的頻率子集之內相當困難。需要通過研究G函數的算法，尋找適當?shù)挠成渫緩剑沟酶骶W(wǎng)跳變時刻相同，但任一時刻各網瞬時頻率不相互形成多址干擾。
3 AWGN下差分跳頻系統的多用戶能力分析
圖1為DFH多用戶系統模型。每個發射機提供一種交織編碼樣式，這種編碼的碼型同數據比特流一起構成傳輸波形。在每個接收機處，解碼器也使用與對應用戶相同的碼型。如果某接收機對多個發送信號感興趣，它為合成信號中每個發送信號創建一種檢測交織編碼樣式。其他的發送信號則被認為是干擾，而DFH解碼算法能很好地抑制這些干擾。然而某些時候，在已經投入使用的DFH多用戶系統中，用戶數量會影響解碼的性能，而且對干擾的消減程度也是適當?shù)摹?/p>

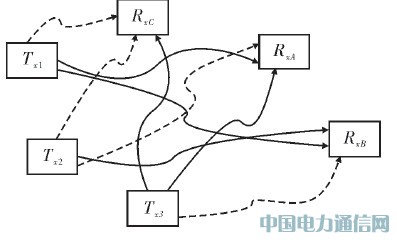

圖1 DFH多用戶系統示例
根據頻率數、信噪比、產生一個DFH多用戶系統的理論上的誤碼率γ，以及干擾的數量N-1,并使用多用戶信干比SINR為γMU。
在DFH解碼的每一階段，干擾信號會造成模糊概率ρ=（2b-1）/M.換句話說，來自功率為S某一干擾信號的有效的干擾為ps=（2b-1）S/M.因此，如果存在N個功率相等的用戶，每個用戶都以與無干擾狀態下的信噪比γ=S0/N相一致的信號電平來進行傳送，這樣就可以確定有效的信干比
γMU=γ/（1+γ（2b-1）（N-1）/M） （1）
這樣就可以得到高斯白噪聲信道條件下的總用戶數為N的DFH多用戶系統的理論誤碼率為
在用戶數N=10,b=1的情況下，仿真信噪比隨跳頻頻率個數的變化如圖2所示。

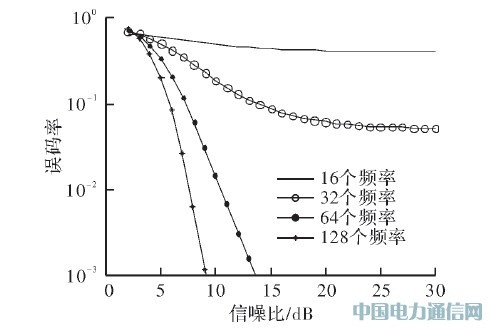

圖2 M值不同的條件下DFH系統誤碼率隨信噪比的變化
在圖2中，畫出了用戶數為N=10,M=16、M=32、M=64、M=128的條件下，誤碼率隨信噪比的變化曲線。由圖可以看出，可用頻點數M越高，誤碼率隨信噪比的變化越快，且M越大，相應信噪比條件下的誤碼率越小，系統性能越好。
設定仿真參數，跳頻頻率個數M=64,b=1,用戶數以2的指數增加，仿真如圖3所示。

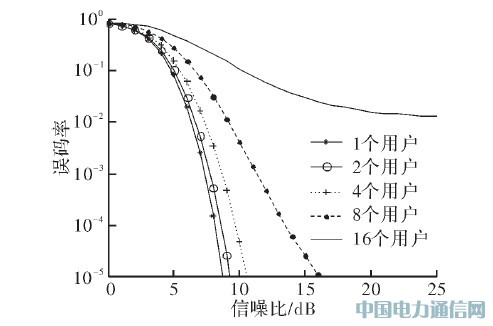

圖3 DFH系統在用戶數不同的情況下的誤碼率比較
在圖3,中使用Matlab分別畫出了用戶數N=1、N=2、N=4、N=8、N=16時，DFH系統誤碼率隨信噪比的變化圖。由圖可以看出，用戶越多，DFH系統的誤碼率越大，信噪比曲線越平緩，即誤碼率隨信噪比變化的速度較慢；用戶越少誤碼率越小，信噪比曲線就越陡峭，即誤碼率隨信噪比變化的速度較快；此外，系統用戶數越少，在相應信噪比條件下誤碼率越小，說明干擾小。
4 結束語
討論了差分跳頻系統的多用戶能力，并進行了仿真計算，得出了有益的結論，這將對差分跳頻新體制進入實用化有一定的指導意義，為差分跳頻組網問題提供了有益的參考，但差分跳頻系統的多用戶能力還有待于進一步研究，可將其與其他跳頻技術的組網能力進行比較研究。
