0 引言
i.Mx27多媒體應用處理器是飛思卡爾半導體DragONBall家族的最新成員，片內集成H.264/MPEG4/H.263全雙工硬件編解碼視頻處理單元，可廣泛應用于視頻監控、數字錄像機、網絡廣告機、V2IP可視電話、IPTV機頂盒、智能手機、便攜式多媒體播放器、移動電視、車載多媒體產品等。
設計了一種基于i.MX27的移動視頻監控終端，應用于公交視頻監控系統中。終端采集的視頻數據和GPS位置信息可以實時傳輸?shù)焦徽{(diào)度監控中心，在網絡不佳的情況下也可以在本地保存視頻數據和GPS位置信息，在公交車到站后通過WIFI無線網絡集中高速傳輸?shù)奖O(jiān)控中心。
1 公交視頻監控系統組成及功能描述
1.1 系統組成
整個系統分為前端車載監控系統、通訊線路、監控平臺 前端車載監控系統又包括車載硬盤錄像機、監控?cái)z像機、監聽頭、報警按鈕、報警閃燈、液晶顯示屏、對講耳機、GPS等 通訊線路包含前端移動傳輸（EDGE/CDMA 1X）和后臺指揮中心以太網網絡 監控平臺包含監控軟件及GIS、流媒體、數據庫、應用服務器等一系列服務群，可以根據需要在公交分局、市公安局、派出所等單位建設多極監控平臺，級別的邏輯關系根據需求可靈活配置，系統具有良好的擴展性。

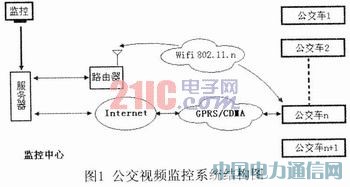

系統組成的結構圖如圖1所示。
1.2 系統功能描述
（1）視頻監控功能。車載設備最多支持4個攝像頭，可分別監控前后車門、車廂前后；
（2）GPS定位功能。視頻監控設備應該從GPS設備獲取當前時間、經緯度信息，并以時間標簽形式嵌入錄制的視頻文件或視頻流中（即字幕方式）；GPS的信息（每秒1條）同時寫入日志文件，用于后期的增值處理：視頻設備內部保存的視頻文件與此GPS日志文件一一對應；
（3）成批通訊功能。當車輛位于停車場、站等有WIFI/WinMax等高速無線網絡的位置時，可隨時進入后臺的數據傳輸工作模式。傳輸?shù)膬?nèi)容包括視頻文件與GPS日志；
（4）實時通訊功能。當終端安裝有GPRS/CDMA網絡通訊模塊功能時，可以進行實時視頻數據和GPS位置信息的傳輸。
2 移動視頻監控終端硬件設計
移動視頻監控傳輸終端采用i.MX27為核心器件，外擴了GPS模塊、WIFI模塊實現了對移動視頻的采集、存儲、無線傳輸功能。同時通過GPS信息可以準確地定位移動設備的實時位置。
系統硬件結構圖如圖2所示。
3 移動視頻監控終端軟件設計

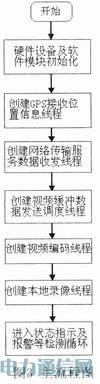

終端系統采用嵌入式Linux操作系統，以提高服務的可靠性和系統效率。軟件主流程框圖如圖3所示。
3.1 終端應用軟件
3.1.1 視頻采集、編碼、存儲
視頻編碼采用H.264標準，以較少的數據提高更高的視頻清晰度。視頻本地存儲采用大容量SD卡或U盤。不采用移動硬盤，以避免公交車運行中因震動而造成移動硬盤的損壞。
3.1.2 無線網絡傳輸
終端系統設計有WIFI高速無線網絡和GPRS/CDMA網絡，以適應不同的應用場合。在WIFI熱點遍及的地方采用WIFI無線網絡進行高速數據傳輸，其他情況下可以通過GPRS/CDMA無線網絡傳輸數據。
無線網絡技術涵蓋的范圍很廣，既包括允許用戶建立遠距離無線連接的全球語音和數據網絡，也包括為近距離無線連接進行優化的紅外線技術及射頻技術。通常用于無線網絡的設備包括便攜式計算機、臺式計算機、手持計算機、個人數字助理 （PDA）、移動電話、筆式計算機和尋呼機。無線技術用于多種實際用途。例如，手機用戶可以使用移動電話查看電子郵件。使用便攜式計算機的旅客可以通過安裝在機場、火車站和其他公共場所的基站連接到 Internet。在家中，用戶可以連接桌面設備來同步數據和發送文件。無線網絡傳輸機制無線網絡技術的信息傳輸機制。
3.1.3 GPS信息及其他信息的采集和處理
終端系統每秒保存實時GPS信息，并實現和視頻數據的時間同步。同時還定時采集其他一些報警檢測等周邊信號，供系統處理。
3.2 關鍵技術實現原理
3.2.1 視頻實時傳輸處理機制
在網絡帶寬不穩定或者較差的情況下，為了盡量保證網絡視頻服務器傳輸?shù)椒⻊?wù)器的視頻數據的完整性和實時性，系統采用了雙重處理機制：
（1）單位時間內比較視頻歷史緩沖中的數據包個數，如果發現數據包個數大于500包，則執行清除歷史緩沖操作，并重新關閉打開編碼器來編碼出一個新的IDR幀用于傳輸；
（2）定時比較當前編碼幀的時間與待發送的數據包的時間的差值，如果時間大于5s，則執行清除歷史緩沖的操作，并重新關閉打開編碼器來編碼出一個新的IDR幀用于傳輸；
（3）另外為了保證對帶寬的充分利用，保證傳輸?shù)椒⻊?wù)器端的碼流可以正常播放，現在在清除歷史緩沖的時候增加了I幀的完整性判斷，必須保證當前傳輸?shù)囊曨l數據非I幀才執行清除歷史緩沖的操作；
3.2.2 視頻捕獲和編碼部分的具體實現
（1）設置編碼頭序列參數，返回緩沖區地址和大小
encHeaderParam.headerType=SPS RBSP;
vpu_EncGiveCommand(handle,ENC_PUT_AVC_HEADER,
&encHeaderParam)
bsBuf0=encHeaderParam.buf
size0=encHeaderParam.size;
codecparam.len=0
(2)取得參數存入編碼參數緩沖區
bitstream addr=virt_stream_buf+bsBuf0
bit_steam_buf.phy_addr
memcpy(codecparam.buf+codecparam.len,(char
*)bitstream_addr,size0);codecparam.len+=size0;
(3)設置編碼頭圖象參數，返回緩沖區地址和大小
encHeaderParam.headerType=PPS_RBSP;
vpu_EncGiveCommand(handle,ENC_PUT_AVC_HEADER,
&encHeader.Param);
4 結束語
本文闡述了基于i.MX27的移動視頻監控終端的實現原理以及在公交調度監控中的應用，著重介紹了移動視頻監控終端的設計方案和實現方法，并對其中的一些關鍵技術的實現作了詳細的描述。該系統已經在公交監控中試運行，并取得了良好的使用效果。
