現代化生產和科學研究對圖像采集系統要求日益提高。傳統圖像采集系統大都是基于PC機上，而在一些特殊的場合，尤其是在實時性要求較高時，普通的PC機顯然無法滿足應用要求。它主要包括圖像采集模塊、圖像處理模塊以及圖像存儲模塊等。
1 系統結構及工作原理

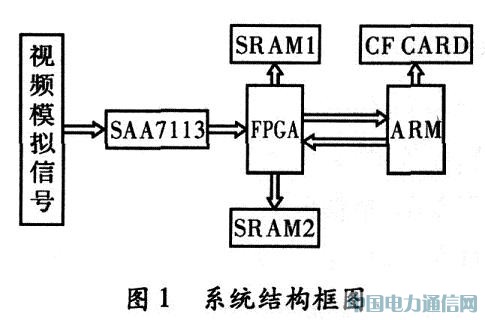

本系統的結構模型，如圖1所示。圖像采集模塊負責采集原始圖像，并將原始圖像數據送給FPGA，采用了可編程視頻輸入處理器SAA7113H。一幀圖像采集完成后，ARM將圖像數據通過FPGA取出，進行必要的處理，并形成圖片文件存到CF卡中，本系統選用了Philips公司的LPC2214。
圖像采集芯片將原始圖像數據傳到FPGA，F(xiàn)PGA將圖像原始數據暫存于SRAMl中，當一幀圖像存儲完后，下一幀圖像數據存于SRAM2中。同時，將SRAMl中的數據送給ARM，ARM在對原始圖像進行必要的處理后，將圖像數據以圖片文件的方式存儲在CF卡中。這樣就實現了嵌入式高速圖像采集和存儲功能，用戶可以很方便地將CF卡上的圖片上傳到PC機中進行進一步的分析和處理。
2 系統硬件設計
2.1 圖像采集模塊

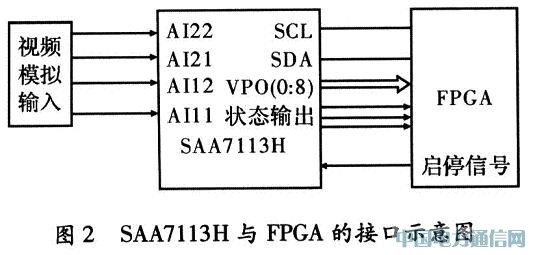

用可編程視頻輸入處理器SAA7113H進行視頻信號處理。SAA7113H內部集成了強大圖像色度、亮度處理功能以及多種輸出模式；有32個工作寄存器，在系統復位時，必須通過I2C總線對其進行初始化。本系統使用灰度圖像，沒有使用色度信號，所以數據線為8位。SAA7113H與FPGA的接口，如圖2所示。
圖像采集卡（Image Capture Card），又稱圖像捕捉卡，是一種可以獲取數字化視頻圖像信息，并將其存儲和播放出來的硬件設備。很多圖像采集卡能在捕捉視頻信息的同時獲得伴音，使音頻部分和視頻部分在數字化時同步保存、同步播放。
圖像采集卡，其功能是將圖像信號采集到電腦中，以數據文件的形式保存在硬盤上。它是我們進行圖像處理必不可少的硬件設備，通過它，我們就可以把攝像機拍攝的視頻信號從攝像帶上轉存到計算機中，利用相關的視頻編輯軟件，對數字化的視頻信號進行后期編輯處理、比如剪切畫面、添加濾鐿、字幕和音效、設置轉場效果以及加入各種視頻特效等等，最后將編輯完成的視頻信號轉換成標準的VCD、DVD以及網上流行媒體等格式，方便傳播。
2.2 FPGA模塊

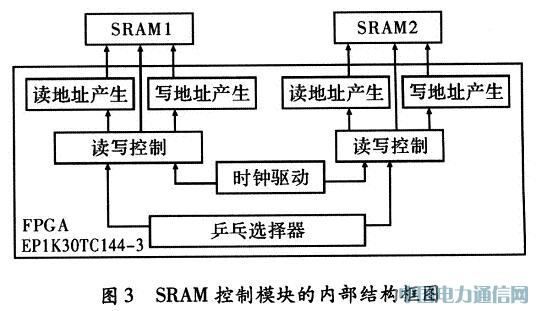

FPGA主要作用是把圖像采集芯片傳過來的圖像原始數據，采取乒乓操作的方式，暫存于兩片SRAM中。當FPGA開始接收第一幀圖像時，把該幀圖像根據FPGA內部生成的地址存儲在SRAMl中，一幀圖像接收完畢后，向ARM傳送。同時，把下一幀圖像暫存于SRAM2中，然后傳給ARM，依次循環。這樣就可以實現圖像的高速采集。本系統選用了Alter公司的EPlK30TCl44—3，它采用EECMOS技術，144引腳TQFP封裝，容量為10萬門，具有高密度、低成本、低功耗的特點。FPGA的內部結構包括時鐘驅動模塊、SAA7113H控制模塊、SRAM控制模塊、ARM數據交換模塊等。本系統中，主要針對640×480的灰度圖像的采集和存儲，所以選用了ISSI公司的IS6lIN25616AL，它是一種高速度、低功耗的256 kB×16的CMOS靜態隨即存儲器，能夠滿足系統的實際要求。SRAM控制模塊的內部結構框圖，如圖3所示。
2.3 ARM模塊

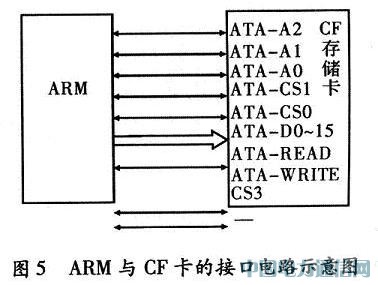

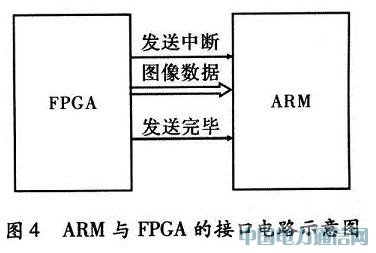

ARM模塊的主要作用是，從SRAM中取出圖像原始數據，然后進行必要的處理，再存儲在大容量的CF卡上，方便用戶在PC機上對圖像進行必要的處理操作。FPGA接收完一幀圖像后，向ARM發出中斷請求，ARM收到請求后，通過FP—GA將SRAM中的數據讀入。一幀數據發送完畢后，F(xiàn)PGA發出發送完畢信號，ARM對接收到的數據進行必要的處理后，將數據存儲在大容量的CF卡上。ARM與FPGA及CF卡的接口電路分別，如圖4，圖5所示。
3 系統的工作原理及實現
3.1 FPGA圖像采集及暫存的實現
系統上電后，F(xiàn)PGA首先通過I2C總線對視頻采集模塊（SAA7113H）進行初始化，以確定其工作模式。初始化結束后，等待圖像采集命令。當接收到FPGA發出的圖像采集命令時，視頻采集模塊開始工作，F(xiàn)PGA依靠像素時鐘和行場同步信號采集灰度圖像。由于SAA7113H輸出的灰度圖像是8位的，而外部的SRAM是16位的，因此在FPGA中必須對采集到的灰度圖像進行處理，將兩個字節的數據組合，一起輸出到外部SRAM中。一幀圖像采集結束后，SAA7113H停止圖像采集，等待下一次的采集命令。
3.2 FPGA與ARM的數據交換
為了實現圖像數據的實時采集與處理，應使圖像數據的采集與外部圖像數據的讀取同時進行。因此本系統采用雙SRAM緩存結構。這樣，在同一時刻，一片可用于存儲圖像數據，另一片可用于外部ARM對圖像數據的讀取。兩塊SRAM存儲區乒乓式切換。當圖像數據寫滿SRAMl時，F(xiàn)PGA向ARM發送一個中斷信號，然后，AlRM響應中斷并讀取SRAMl中的圖像數據，同時將其寫入到CF卡中，圖像數據將寫入SRAM2，當圖像數據寫滿SRAM2時，F(xiàn)PGA也向ARM發送一個中斷信號。
3.3 圖像數據在CF卡上的存儲
CF卡內部控制器設計完全模擬硬盤，使用標準的ATA/IDE接口界面，可通過IDE接口與電腦連接，而且早已實現無驅動設計，使用非常方便。在本系統中，圖像數據通過ARM存入CF卡，因此必須實現ARM對CF卡的配置、讀寫控制等操作。ARM對CF卡驅動的接口函數由硬件接口函數和用戶使用函數組成，硬件接口函數是與系統硬件相關的函數集。主要包括硬件復位函數、ATA寄存器操作函數和ATA設備探測函數；用戶使用函數包括ATA設備驅動初始化函數、查找ATA接口設備函數、讀扇區函數、寫扇區函數、獲取設備信息、使設備立即進入待機狀態和使設備立即進入空閑狀態。
CF卡全稱為“Compact Flash ” 卡，譯為漢語就是“ 標準閃存卡 ”，CF卡是最早推出的存儲卡產品，由最大的FLASH MEMORY廠商之一的美國SANDISK于1994年研發成功的。
CF卡是目前應用最為廣泛的存儲卡，由于它不帶驅動器，也沒有其它的移動部件，因此，極少出現機械故障，使存儲的圖像數據更加安全。CF卡的使用壽命也非常長，即使用上100多年也可以保證數據完好無損。而且CF卡耗電量小，只有普通硬盤的5%。與其它存儲卡相比，容量大是CF卡的另一個優勢，目前主流產品已經達到512Mb和1Gb標準。另外它還具備速度快、價格便宜等優點。CF卡的主要缺點是CF模塊在設備與安裝程序之間不存在互換性，不能直接運行程序，功耗大，勢必會影響到電池續航時間等。
4 結束語
文中介紹了用ARM和FPGA實現的一個嵌入式實時圖像采集存儲系統的設計方案，本系統的工作溫度為O~60℃，可以實現每秒20~30幀的視頻流灰度圖像采集和存儲，能夠滿足嵌入式實時圖像采集存儲的應用要求，系統的持續工作時間取決于CF卡的存儲容量。在本系統中，圖像的采集存儲脫離了PC機，使圖像的采集存儲真正達到了實時性和嵌入式的要求。本系統可以應用在軍事射擊評價、工業產品質量檢測、醫療和生物等領域。
