引言
有線M-Bus是專為家用儀表數據傳輸而設計的總線制系統，它是一個層次化的系統，由主設備、若干從設備和一對連接線組成。有線M-Bus的提出滿足了公用事業儀表組網和遠程抄表的需要，同時可以滿足遠程供電需求，在智能小區的自動抄表系統中有廣泛應用。可是有線M-Bus系統在網絡布線施工過程中往往需要破墻掘地，破壞周圍的環境。因此無線應用給它在競爭中帶來優勢，易于安裝和維護，不會對周圍環境造成影響。無線M-Bus是專門用于水表、氣表、熱能表、電表和數據集中器之間的數據無線傳輸?shù)囊粋�(gè)通信標準，它正廣泛被歐洲市場所接受。
現在大多數儀表都是用電池進行供電的，因此對于低功耗的要求比較高。為了延長電池的使用壽命，本文選用低功耗芯片Si1000組建一個無線M-Bus通信系統，并對Si1000的低功耗性能問題及在軟硬件上的實現進行了分析。
1 無線M-Bus
無線M-Bus標準規定了儀表和集中器之間的通信。圖1給出了一個簡單的無線M-Bus通信系統，其中集中器作為主節點，儀表作為從節點。
主節點和從節點之間的通信，定義了3種不同的通信模式：
①S-mode靜止模式。S1-mode是從儀表到其他系統單元的單向通信；S1m-mode如同S1，但是數據采集裝置不能進入低功耗模式；S2-mode是儀表和其他系統單元之間的雙向通信。
②T-mode頻繁傳送模式。T1-mode是從儀表到其他系統單元的單向通信；T2-mode是儀表和其他系統單元之間的雙向通信。
③R-mode是頻繁接收模式。R2-mode是儀表和其他系統單元之間的雙向通信。
當儀表能夠和集中器直接進行通信時，其他系統單元就是圖1中的集中器。可是在實際應用中，從節點儀表有時不能直接與主節點集中器進行通信，那么就需要路由節點來轉接它們之間的數據，此時的系統單元就是高性能網關。
2 無線M-Bus收發系統設計
2．1 無線M-Bus收發系統原理
儀表抄讀無線收發系統原理框圖如圖2所示。無線數據的收發由無線微控制器Si1000實現。主節點Si1000內部的發送模塊將數據進行編碼處理，以特定的格式經天線發送給接收模塊。從節點Si1000內部的接收模塊接收到有效數據后，Si1000內部的微處理器通過擴展接口讀取外部儀表的數據，并進行相應的調整、轉換處理后通過射頻發送給主節點。主節點通過GPRS與集抄中心進行通信。
由于采用的是無線微控制器，主/從節點發送/接收模塊不需要使用傳統的MCU+RF模塊的設計方式，只需要一片Si1000就可以完成射頻通信。
2．2 射頻部分

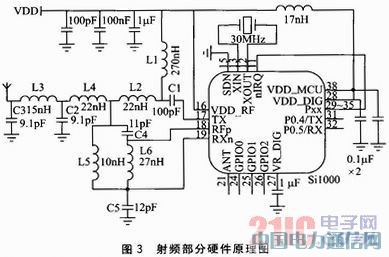

Si1000作為Si10xx系列的成員之一，在極精簡的5 mm×7 mm封裝中結合了8051內核、工作頻段為240～960 MHz高穿透力的EZRadioPRO RF收發器、64 KB的Flash和10位ADC。Si1000系列提供優越的RF性能，具有最高輸出功率、接收靈敏度以及最低功耗的喚醒轉換等特性。該無線微控制器在工作模式下有最低的電流消耗(160μ/MHz)，在休眠模式下，以內部低頻振蕩器(LFO)作為頻率源的RTC工作時，消耗電流低至315nA。在深度休眠模式下，僅需25 nA工作電流，且不會丟失RAM數據。圖3給出了射頻部分硬件原理圖。
從節點中，儀表與芯片Si1000的UART串口引腳P0．4/TX和P0．5/RX相連。主節點芯片Si1000的UART串口引腳P0．4/TX和P0．5/RX與集中器進行連接，集中器內部MCU串口通過RS232與GPRS模塊相連，借助移動網和Internet實現數據的遠程傳輸。圖中可編程負載電容是可集成的，L1～L6和C1～C5的值是由頻率帶寬、天線阻抗和供給電壓決定的。
無線收發模塊的通信是以數據包的形式發送的，無線發送程序負責寫入數據，參考無線M-Bus通信協議，為數據加上前導碼、同步字、數據載荷長度及CRC校驗字節，形成數據包將其發送出去。為保證接收到數據的正確性，無線接收程序負責接收數據包并檢驗CRC字節。
2．3 無線M-Bus協議棧實現
協議棧如圖4所示。物理層定義了位是如何編碼和傳輸?shù)摹F調制解調器的特性(碼率、前導碼和同步字)和RF參數(調制、中心頻率和頻率偏移)。物理層是通過硬件和嵌入式軟件結合來實現的，EZRadioPRO實現了所有RF和調制解調器的功能。MbusPhy．c模塊提供SPI接口、編碼/解碼、塊的讀/寫和數據包處理，并且管理收發器的狀態。
無線M-Bus數據鏈路層是在MbusLink．c模塊上實現的。M-Bus應用程序編程接口由公共函數組成，這些公共函數可以從主線程的應用層調用，MbusLink模塊也實現了數據鏈路層。數據鏈路層規定了數據的格式，為數據加上頭文件和循環冗余校驗，并且將數據從應用程序TX緩沖區復制到MbusPhy TX緩沖區。

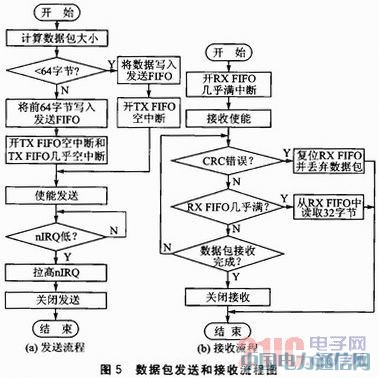

Si1000的射頻芯片為發送和接收提供了一個64字節FIFO。在數據鏈路層實現了數據包的發送和接收，數據包發送和接收流程圖如圖5所示。
在發送時，計算編碼字節的總數。如果編碼字節總數(包括前導碼)小于64字節，那么將整個數據包寫到FIFO，并且只有包發送中斷有效。大多數短包將在一個FIF0轉移中被發送。如果編碼字節的數量大于64字節，那么需要多次FIFO轉移發送數據包。將前64個字節寫到FI FO，包發送中斷和TX FIFO幾乎空中斷有效，把TXFIFO幾乎空閾值設置為10字節。在每一個nIRQ之前，讀取狀態2寄存器。首先檢查包發送位，如果數據包沒有被完全發送，那么將編碼數據接下來的32字節寫到FIFO，重復上述過程直到所有編碼字節都被寫到FIFO，并且包發送中斷發生。
在接收時，最初只有同步字中斷是有效的。接收同步字后，同步字中斷無效且FIFO幾乎滿中斷有效。FIFO幾乎滿閾值設置到2字節，首個FIFO幾乎滿中斷用于確認這兩個長度字節何時已收到。一旦接收到這個長度，那么解碼這個長度且計算出編碼字節的數目，然后將RXFIFO幾乎滿閾值設置到54字節，RX FIFO幾乎滿中斷和有效數據包中斷有效。在接收到一個有效數據包中斷后，MCU等待接收FIFO幾乎滿中斷，然后從接收FIFO讀取32字節。重復上述過程直到全部字節有效載荷被接收。在CRC錯誤的情況下，MCU將復位接收FIFO并丟棄數據包。
3 無線M-Bus系統低功耗的實現
為了延長電池的使用壽命，Si1000在工作過程中并不是一直運行的。當沒有數據要發送時，Si1000處于休眠狀態，其內部的MCU和射頻都是關閉的，只有定時器在工作。經過一定時間后，內部MCU喚醒偵聽載波，判斷是否有數據需要它來發送，當有數據需要發送時，Si1000發送數據。發送數據完成后，關閉MCU和射頻。這樣重復進行，只有數據發送時它才進行工作，否則一直處于休眠狀態，這樣就大大延長了電池的使用壽命。
結語
無線M-Bus是一種專門用于各種消費類型儀表的遠程讀數或讀取相關信息的通信標準。將無線M-Bus與Si1000應用到各種消費儀表上，可將數據收集并傳到中心集中器，然后通過GPRS傳送到集抄中心進行相應的處理。這樣就可以實現遠程數據實時采集、巡檢和監控等功能。無線M-Bus在我國的應用還處于起步階段，但考慮到它在計量應用領域的優勢，應用前景十分廣闊。
