【摘要】國際上TD-LTE的商業部署大多采用了與原有TDD系統共站的建設方式。國內近期開展的TD-LTE規模測試也選擇了基于TD-SCDMA組網的方式。但是，面對TD-LTE即將開始的擴大規模試驗，TD-SCDMA站點資源不足的問題，顯得尤為突出。本文介紹了愛立信近期提出的TD-LTE/GSM共站建設方案，并對其可行性進行了論證和分析。主要通過系統仿真分析了系統覆蓋和容量，并對共享雙頻天線方案提出了建議。最后分析了TD-LTE/GSM共存的射頻隔離度要求，和引入低差損， 高抑制合路器的解決方案。通過現網單站的概念驗證，結果顯示該方案保證了GSM1800性能穩定，同時TD-LTE的性能沒有明顯損失。
1 概述
隨著TD-LTE規模技術試驗第二階段的結束，TD-LTE產業鏈日臻成熟。擴大規模的TD-LTE網絡部署成為下一階段的工作重點。在6城市規模技術試驗中，主要驗證了基于TD-SCDMA站址在城區部署TD-LTE的連續組網能力，包括2天線和8天線兩種技術方案。測試的結果顯示，TD-LTE無論是2天線還是8天線方案均可實現連續覆蓋和同頻組網。這一嘗試與國際上大多運營商在LTE商用部署過程中選擇基于原有系統共站部署LTE系統的思路異曲同工。現階段國外TD-LTE的商用經驗也大多采取了基于原有系統站址的方案，例如，已有的PHS和WiMax網絡。這些方案能夠有效地降低網絡部署成本，加快施工進度，并且有利于運營商前期投資保護。但是，這一思路也面臨著一系列挑戰，較為典型的問題包括：
由于系統間技術上的差異，天線形態不同帶來的覆蓋和干擾的問題；
由于多系統共享部分網元（例如天線和射頻單元），造成系統間耦合過緊，帶來的系統性能下降，和無法獨立優化的問題。
在國內，基于TD-SCDMA建設TD-LTE網絡還面臨著站址資源有限和網絡密度不足的問題。相對于TD-SCDMA網絡，GSM網絡經過十幾年的建設，規模優勢明顯，尤其在站址貯備上明顯好于其他系統。如果可以利用GSM站點建設TD-LTE網絡，將為TD-LTE在中國的商用部署帶來巨大的經濟效益。也為國際上傳統的FDD運營商部署TD-LTE在技術上鋪平了道路，將極大地拓展TD-LTE的國際市場空間。
鑒于此，本文探討了基于GSM網絡部署TD-LTE的若干技術問題，包括系統覆蓋和容量分析，天線解決方案 和多系統共存的隔離問題。
2 TD-LTE/GSM共站的覆蓋和容量分析
首先，TD-LTE/GSM共站建設的覆蓋問題是基于現有GSM網絡（站間距）可否滿足TD-LTE對連續覆蓋和小區邊緣速率的要求問題。下面仿真結果是基于某城市GSM現網中的部分站址和實際站高，采用2發2收天線配置的覆蓋效果，小區RSRP值好與-110dBm的概率為95%以上，滿足基本連續覆蓋要求。 如下圖：

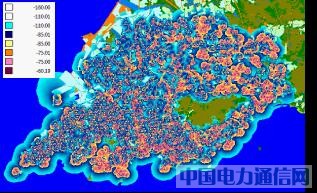

圖1 典型城區基于GSM網絡的TD-LTE覆蓋
實際網絡中GSM站址數量比仿真所用基站還要多約20%-30%。所以，共用GSM現網站址對滿足TD-LTE網絡的覆蓋是完全可行的，并且可支持網絡進一步提高性能和擴容時所需更密站址的要求。
另外，如果現網TD-S設備升級到TD-L，由于受寬頻功放捆綁限制，特定子幀需選用（3:9:2)，下行理論峰值速率/有效容量與理想配置相比降低25%，網絡容量和性能損失明顯。而采用與GSM共站2天線建設的方案時，可不必與現有設備共用功放，因此可靈活選擇最優的時隙/子幀配置，有效利用頻譜資源，從而達到更好的網絡性能和容量。實際網絡中，如果考慮話務負荷造成的干擾因素，上述GSM共站方案在實際速率及小區容量方面表現更優。
由上面分析可以看出，TD-LTE與GSM共站方案，不僅在覆蓋上滿足中國移動在部署TD-LTE時的覆蓋需求，在性能和容量方面也有很大優勢。
3 TD-LTE/GSM天線方案
從保證TD-LTE網絡性能的角度出發，依托GSM站址為TD-LTE新建天線應當是首選的方案。從目前國際上其它運營商的部署情況來看， 多數采用共站址，獨立天線的方案。這種方案，便于系統間獨立優化，減少系統間的相互影響和束縛，如：日常運維，網絡擴容等等。
但是，在工程實踐中，往往由于天面有限需要多系統共用天線。本章重點介紹的是TD-LTE和GSM共用天線的解決方案。

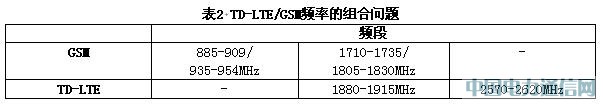

TD-LTE/GSM共站天線的選擇主要是考慮TD-LTE/GSM頻率的組合問題。假設TD-LTE室外應用頻段為1.9GHz和2.6GHz。現網中，GSM系統使用的頻點為900MHz和1.8GHz。由于無線電傳播特性和網絡承載的因素，建議TD-LTE和GSM1800共站建設。
盡管TD-LTE具有2和8兩種不同的天線配置，基于GSM1800部署TD-LTE，并且要求共用天線時，2天線方案顯然更為合理可行。在歐洲部署的FDD-LTE網絡就應用了2天線與GSM1800共用天線的解決方案。
天線共享方案中，除了滿足所需多頻要求外，對天線本身的技術指標沒有特殊的要求，但是為了降低系統間耦合度，建議盡量滿足各系統獨立電調的設計。目前國內外的天線廠商均可提供此類雙極化、多頻段、獨立電調的天線，并且已經商用。假設目前GSM900和GSM1800均使用獨立天線系統。TD-LTE和GSM1800共站建設方案如下：
可選用雙極化雙頻段雙電調的商用天線，這種天線有2對（4個）天線端口，兩組天線端口的信號可以獨立手動或遠程調整電下傾角，從而可以做到兩個系統相對獨立優化。市場上這類天線包括雙頻天線1710-2170MHz/2300-2690MHz和寬頻天線1710-2690MHz/1710-2690MHz兩類。均可實現獨立電調。
其中1.9GHz TD-LTE與GSM1800頻率和覆蓋能力也相近，可以通過合路器共用一對天線端口。2.6GHz TD-LTE可使用另一對端口。這樣，TD-LTE在兩個頻段的覆蓋可以通過兩組獨立電調進行優化，同時，兼顧GSM1800網絡覆蓋的要求。
這一方案僅需更換原有GSM1800天線即可，不增加現有天面天線數量。其他若干系統間和頻段間的組合，結合不同的天線及部署策略，本文不再詳述。
4 TD-LTE/GSM共存射頻分析
目前中國移動GSM1800，TD-SCDMA大多與GSM900共站建設，無論從TD-SCDMA還是從GSM演進支持F頻段TD-LTE，都需要考慮與GSM共站時的隔離問題。下面是兩系統間的隔離理論分析：
TD-LTE對GSM1800的干擾
雜散干擾：根據3GPP規范，TD-LTE落在GSM1800接收頻段內的雜散為：-98dBm/100kHz; 考慮GSM接收機靈敏度為-110dBm，要求兩系統間的隔離較小
阻塞干擾：根據3GPP規范，考慮GSM對接收頻段以外的阻塞指標為0dBm，則所需的隔離度要求較小
考慮GSM1800對TD-LTE的干擾
雜散干擾：3GPP規范中未規定共站時GSM系統在TD-LTE頻率范圍內（1880~ 1920MHz）的雜散發射要求。如果沒有特別考慮共站支持，一般GSM產品能夠滿足-30dBm /MHz的雜散指標要求。 則在滿足TD-LTE接收機性能沒有明顯降低的情況下，所需的隔離要求較嚴。
阻塞干擾：根據3GPP規范，LTE與GSM共站時的阻塞指標為+16dBm; 假設GSM最大發射功率為49dBm， 則所需的隔離度較小。
從上述分析中，我們認為GSM與LTE系統間干擾的主要問題是GSM下行鏈路發射雜散對TD-LTE上行接收的干擾，網絡部署時無論考慮采用空間隔離還是濾波器耦合衰落，所需的隔離要求較嚴。按此要求，對于采用天線空間隔離達到要求，則所需的天線間水平空間隔離或垂直隔離距離較遠；這一要求從工程實施來看，實現較難。因此建議采用滿足隔離度的合路器方案。
將GSM1800和F頻段TD-LTE合路后與D頻段共用天面，可以實現一個天面支持兩種制式，3個頻段，無需考慮工程實施時天線隔離的問題，同時可以實現對1.8G和2.6G獨立電調，各自獨立優化。
5 TD-LTE/GSM共站實測結果
基于上述方案的單站TD-LTE/GSM共站實測結果如下圖2,3所示。其中eNB在圖中紅圈位置，小區指向藍色箭頭方向。站高大約30米。從圖2可以看出GSM1800的覆蓋在共站前后保持穩定。圖3給出了TD-LTE的性能指標，例如在小區邊緣方向拉遠達到800米時，下行速率仍大于10Mbps (RSRP>-110dBm)。上述指標完全符合預期結果。

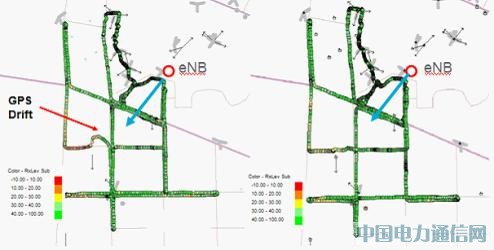

圖2 GSM1800共站前（左圖）后（右圖）覆蓋對比

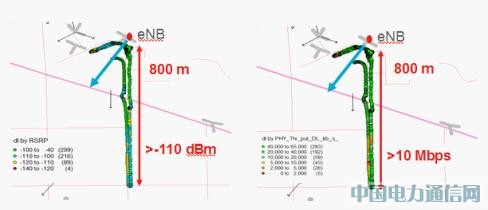

圖3 基于GSM1800共站的TD-LTE性能（左圖為RSRP，右圖為下行速率)
總結
本文針對國內TD-LTE擴大規模部署中，站點資源不足的問題，提出了TD-LTE/GSM共站建設方案，并對其可行性進行了論證和分析。可以看出基于GSM1800的建設方式較其他共站建設有性能優勢。在站點解決方案中，介紹了與GSM1800共用天線的方案，由于采用了雙頻雙電調的天線，GSM1800和TD-LTE可以實現獨立優化電下傾角。在TD-LTE/GSM共存方面，為滿足系統間隔離要求，建議采用合路器的解決方案。單站的驗證顯示，該方案保證了GSM1800系統穩定，同時TD-LTE的性能沒有明顯損失。下一階段我們將針對該方案進行進一步組網驗證。
作者：愛立信（中國）通信有限公司 諸震雷，王巍，蔡越，陳明
