最佳空燃比是發動機工作動力性的一個重要參數，它不僅影響車輛的燃油經濟性，更對日益嚴重的尾氣排放環保性有著苛刻的要求。準確的顯示流入發動機的空氣質量流量為發動機獲得最佳空燃比提供數據借鑒。以簡單易控制的STC89C52單片機為控制核心，經過AD模塊的轉換，完成對空氣質量流量計的顯示裝置，通過對數據顯示結果的分析找出模擬量與數字量之間的線性對應關系，從而為發動機提供最佳空燃比設立參照途徑。
1 羅蒙斯特質量流量計的工作原理
羅蒙斯特質量流量計的計量系統包括一臺傳感器和一臺用于信號處理的變送器。傳感器由外殼、微振動測量管、振動驅動器和信號檢測器及溫度補償元件等主要部件組成。當氣體通過振動測量管時，在氣體推動及外加于測量管的振動力作用下，測量管將獲得附加的科里奧力，其大小與氣體的質量流量成正比，科里奧力引起測量管的微小扭曲導致振動時的相位差轉換為線性的電信號輸出，變送器就將此電信號轉換為1~5V的電壓信號，通過AD模塊顯示在顯示裝置上。
2 硬件電路設計

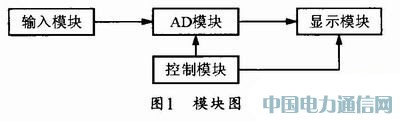

電信號的轉換是單通道，在此選擇容易掌握的ADC0804芯片，其模數轉換功能已足夠滿足需求。顯示裝置采用4段8位數碼管，精確度到個位。其模塊圖如圖1所示。
輸入模塊是經過變送器轉換的電壓信號，其幅值在1~5V之間變化；AD模塊就是AD芯片，ADC0804是COMS依次逼近型的AD轉換器，三態鎖定輸出，分辨率為8位，存取時間135us,轉換時間100us,從功能與成本角度考慮，ADC0804是比較合適的；控制模塊選用STC89C52單片機，其性能高，成本低的優點在小型控制器的使用上得到普遍的應用。顯示模塊在此選取的是4段8位數碼管，由經驗常識可知5V電壓值對應的數字量為255,所以在精度要求不是太高的情況下4段8位數碼管可以滿足其顯示準確性的要求。
2.1 PROTEL電路原理圖

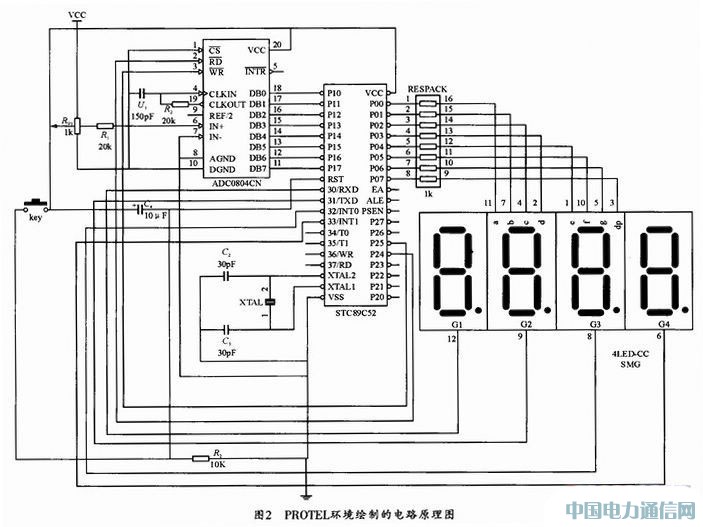

PROTEL是PROTEL公司推出的一款用于電子設計的EDA軟件，因其模塊功能的多樣化和人性化得到眾多電子設計者的青睞。在設計空氣質量流量顯示裝置電路板時，首先需要在PROTEL環境下對原理圖進行構思繪制。經過對電路中所需各模塊的分析繪制出如下的電路原理圖，如圖2所示。
2.2 Proteus仿真電路
為了保證電路的搭建正確性和各模塊功能自檢的完善，還需要在Proteus仿真軟件中對搭建的電路原理圖進行仿真測試，如圖3所示是在Proteus仿真環境中對搭建的電路原理圖進行的仿真。
從圖中可以看出，電路包括最基本的功能模塊：單片機的復位功能模塊，AD模塊和數碼管的顯示模塊。外接的電壓是5V電壓值，為了可以實時模擬變送器輸出的電壓信號，在此添加一個電位器器件，通過調節電位器的阻值變化來模擬輸出電壓信號的變化；從數碼管的數字顯示值上看，本次搭建電路和仿真是正確的；調節電位器的阻值發現數碼管的數字量隨阻值大小的變化實時變化，表明此電路圖可以模擬變送器器輸出的電壓信號。在完成基本功能需求的基礎上，本電路圖在搭建時考慮到了為尋找后續電壓數字值和模擬量之間的對應關系，添加了一直流電壓表，用來顯示對應數字值所代表的電壓值。
3 單片機軟件設計
利用Kiel51C語言對各模塊進行編程，程序部分主要由主程序，AD采樣、轉換程序，數碼管顯示程序等組成。軟件程序的流程圖如圖4所示。
圖4 軟件程序的流程圖
4 結果分析

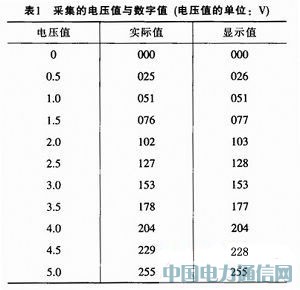

在做好的顯示裝置上采集一系列的電壓值與數字值。分析電壓值和數字值之間的對應關系，找出之間的比例關系，并對相關的數據結果整理分析計算出顯示裝置的誤差率。采集的相關數據如表1所示：

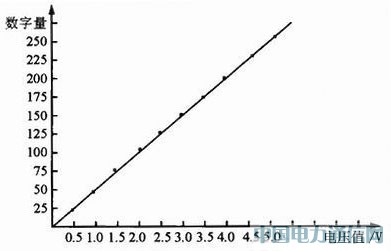

將所采集的電壓值與數碼管顯示的數字值分析整理可得出他們之間的線性關系，如圖5所示。
圖5 數字值和電壓值之間的關系
從圖中選取幾組數字值和電壓值計算出數字值和電壓值之間滿足線性關系的斜率為50.33,即以Y表示數字值，X為電壓值，則Y=50.33X.
由表1中的數據可以計算出顯示裝置的相對顯示誤差。
產生誤差的原因是受限于顯示設備的精度和程序的設計，數碼管以精確到個位為精準度，在顯示中個位的數字會因外界的干擾發生變動；程序設計中因受限于顯示設備是4位的數碼管，所以在程序的編寫過程中沒有附加考慮小數點后的精度。但從數值與電壓值之間的線性關系函數角度考慮，顯示裝置的目的已經做到了。通過電壓值與數字值之間的函數關系，在顯示裝置上顯示出實時變化的數字量，通過線性函數關系找到對應的電壓值，通過變送器的逆向轉換可以得到科里奧力的大小，進而計算出空氣質量流量的大小。
5 結束語
顯示裝置的設計是空氣質量流量計設備上一個重要的環節，在考慮主要模塊的基礎上，文章以羅蒙斯特空氣質量流量計為設計針對原型，運用多種電子EDA軟件繪制并制作了一個簡易的顯示裝置，結果的分析表明顯示裝置的優劣在對空氣質量流量計的設計環節中起著至關重要的作用。
