Maxim公司的71M6x01(71M6541D/71M6541F/71M6541G/71M6542F/71M6542G)系列是集成了5MHz 8051兼容的MPU核，帶數字溫度補償?shù)牡凸β蔙TC，閃存和LCD驅動器的第四代單相電表SoC。是采用單個轉換技術，具有22位Delta-Sigma ADC，三個或四個模擬輸出，數字溫度補償，精密的基準電壓和32位計算引擎(CE)，非常少的外接元件，支持各種應用的電表。
71M6541D/71M6541F/71M6541G/71M6542F/71M6542G是Teridian第四代單相計量SoC，具有5MHz 8051兼容的MPU核，低功耗RTC與數字溫度補償，閃存，和LCD驅動器。單轉換器技術（single converter technology）與22位Δ-Σ（delta-sigma）ADC，三個或四個模擬輸入，數字溫度補償，精密電壓基準和32位計算引擎（CE）可以用較少的外部組件來支持廣泛的計量應用。
71M6541/2器件支持可選的接口，連接Teridian 71M6x01系列隔離傳感器，降低了BOM成本，并防磁性篡改，增強了可靠性。其他功能還包括，一個SPI接口，先進的電源管理，運行和電池模式的超低功耗，3kB/5kB共享RAM和32kB/64kB/128kB的快閃記憶體，可在現場，儀表操作時進行編程（代碼或數據），以及每SEG驅動器引腳可以驅動6個LCD段。其高處理性能，和高采樣率與差分輸入相結合，為住宅用戶提供了一個強大的計量平臺。
一系列完整的代碼開發工具，示范代碼，參考設計，支持了電表的迅猛發展和認證，并滿足了世界范圍內的，所有ANSI和IEC電能計量標準。

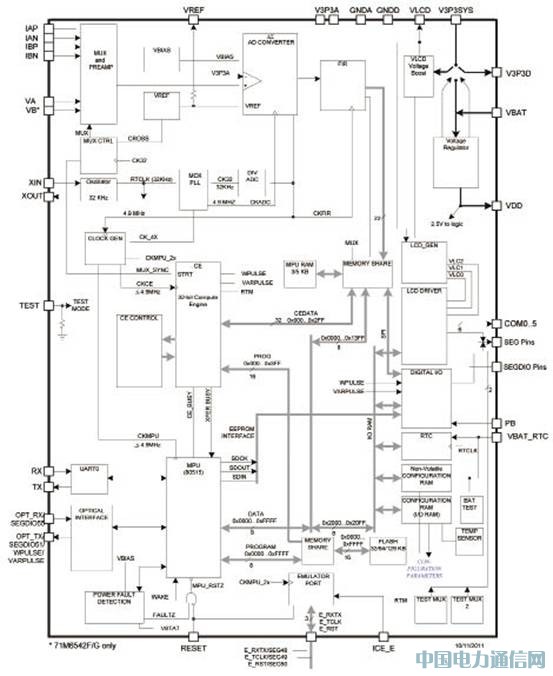

圖1 71M6x01方框圖
71M6x01主要特性
·2000:1電流范圍內的精度為0.1％
·超過IEC62053/ANSI C12.20標準
·兩個電流傳感器輸入，可選擇的差分模式
·電流輸入可選擇的增益（1或8）以支持分流
·具有可編程寬度的高速Wh/VARh脈沖輸出，
·32kB閃存，3kB RAM（71M6541D）
·64kB閃存，5kB RAM（71M6541F/42F）
·128kB閃存5kB RAM（71M6541G/42G）
·最多四個脈沖輸出，具有脈沖計數
·四象限計量
·數字溫度補償
- 計量補償
- TOU功能的高精度RTC，所有功率模式的晶體自動溫度補償
·獨立的32位計算引擎
·具有相同校準的，46Hz~64Hz線路頻率范圍
·相位補償（10）
·三種電池備份模式
- 掉電模式（BRN）
-液晶顯示器模式（LCD）
-睡眠模式（SLP）
·引腳事故喚醒，和喚醒定時器

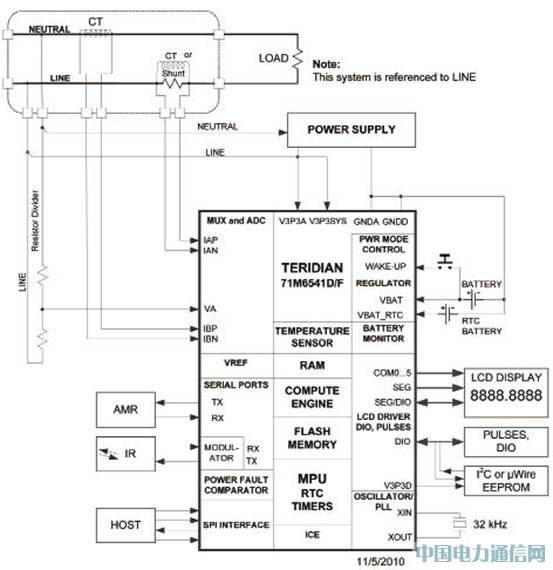

圖2 帶本地傳感器的71M6541D/F/G框圖

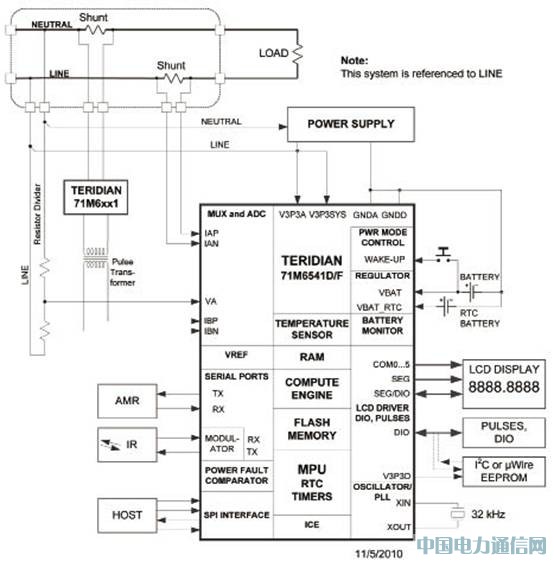

圖3 帶71M6x01絕緣傳感器的71M6541D/F/G框圖
·休眠模式電源1μA
·具有閃存安全性
·系統內程序更新
·8位MPU（80515），最高5 MIPS
·掉電模式的全速MPU時鐘
·LCD驅動器
-最多6個通用引腳/多達56個引腳
·5V LCD驅動器與DAC
·多達51個多功能DIO引腳
·硬件看門狗定時器（WDT）
·I2C/MICROWIREEEPROM接口
·SPI接口具有閃存程序能力
·用于紅外和AMR 的2個UART
·紅外LED驅動器與調制
·工業溫度范圍
·64引腳（71M6541D/F/G）和100引腳（71M6542F/ G），無鉛（Pb）LQFP封裝
DB6541 REV2.0演示板
Teridian半導體公司（TSC）的DB6541 REV2.0演示板用于對71M6541F設備進行評估，結合遠程傳感器接口，用于單相電子電能計量應用。它集成了171M6541F集成電路，71M6101遠程接口IC，外圍電路如串行EEPROM、模擬器端口、板上電源，以及伴隨調試板，可以通過RS-232端口連接到PC 。該演示板可以對71M6541F能源電表的測量精度和系統的整體使用進行評估。
該演示板為預編程，在71M6541F IC 的FLASH存儲器中具有演示程序（演示代碼）。此嵌入式應用的開發是為了進行全方位的，低級別的功能調用，以直接管理外圍設備，閃存編程和CPU（時鐘，定時，節能等）。
演示板上的71M6541F IC是預編程和預校準的，用于板上50μΩ、120μΩ分流。該演示板進行硬件修改（很容易）后，也可被用來操作CT。此配置將需要一個不同版本的演示代碼。

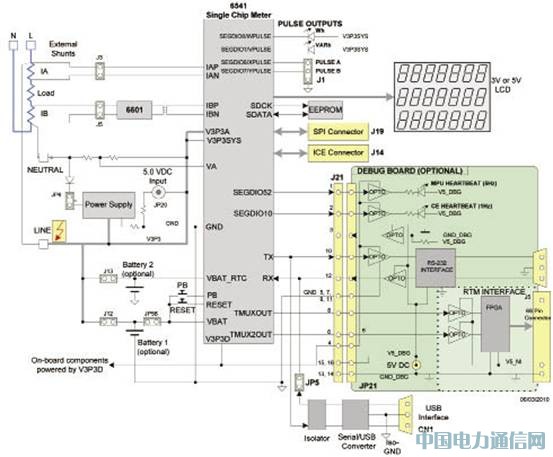

圖4 DB6541 REV2.0演示板和調試板基本連接圖
DB6541 REV2.0演示板包括:
·演示板DB6541 REV 3.0包含有71M6601或71M6201的遠程傳感器接口和一個71M6541F集成電路（預裝的演示程序）；
·5VDC/1000mA通用墻上變壓器，帶2.5mm插頭（Switchcraft 712A兼容）；
·USB電纜；
·CD-ROM中包含文檔（數據表，電路板原理圖，物料清單，布局），演示代碼（源代碼和可執行）和附件；
·基于ANSI，擁有50μΩ分流電阻 器（可選，只用于ANSI包）或兩個120μΩ分流電阻。
