【摘 要】為了滿足LTE時代網絡結構的變化，使網絡更加扁平化，在PTN網絡核心層引入靜態L3是必要的，不但可以解決多點到多點的傳輸問題，也便于維護和管理。針對異廠商之間的L3互通問題，當前已有可部署的解決方案。
伴隨著無線通信、互聯網以及多媒體等多種高新技術的不斷融合，各種互聯網和多媒體的新興業務層出不窮，其對移動通信網絡的要求也越來越高，包括帶寬、可靠性和性能等方面，在這種發展之下，LTE的腳步也提前到來。無論是從技術發展、市場需求還是從業界投入的積極性來看，LTE的實際進展都比業界預計的更加樂觀，而中國移動作為全球移動通信領域內的佼佼者，更是走在全球LTE技術的前列，比如深圳移動早在2011年大運會期間就完成了TD-LTE百站網的商用測試，杭州移動在2012年開始也規模進行TD-LTE現網應用。按照中國移動的計劃，2012年將在多個省市完成TD-LTE網絡的大規模商用。
與個GSM/TD-SCDMA相比，LTE更具技術優勢，主要體現在高數據速率、分組傳送、延遲降低、廣域覆蓋和向下兼容等方面。LTE時代和之前的GSM/TD-SCDMA相比網絡結構也出現了重大變革，無線基站控制器RNC/BSC的部分功能下放到了eNodeB 側，減少了網絡層次，使得網絡變得更加扁平，這種網絡架構有利于簡化網絡架構和降低延遲，實現了低時延、低復雜度和低成本的要求，但與此同時也對承載網絡提出了更高的要求：比如，LTE階段eNodeB會歸屬到多個SGW即S1-Flex 問題，以及基站和基站之間的X2流量互通問題，這兩個多點對多點的通信問題都需要承載網解決。由于基于IP的L3轉發天然支持多點對多點通信，因此考慮在網絡中引入L3功能可以順利解決上述困難。

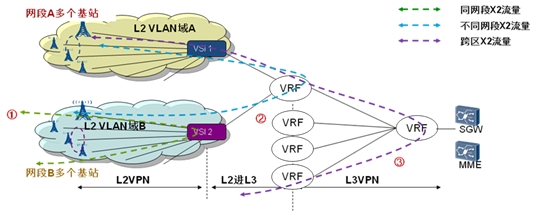

PTN基于靜態的L3 VPN方案很好的解決了LTE網絡當中出現的多點對多點問題，與傳統的基于動態協議的L3 VPN不同，靜態L3 VPN的所有管道都是依靠人工配置的，增加了網絡的可控性同時對數據包完成基于IP的轉發滿足通信需求，使得整個網絡可控可管性要高于傳統的動態L3網絡。具體方案如下圖所示：
在接入層部署L2 VPN，基站業務通過靜態PW被轉發至L2進L3 PTN節點上，在L2進L3 節點同時配置基于MAC轉發的L2 VPN實例VSI和基于IP地址轉發的L3 VPN實例VRF，核心L3節點之間兩兩建立靜態的LSP。當同一個接入環的基站之間有X2業務通信需求時，由于兩個基站同在一個接入環，這時數據包只需要通過VSI進行基于MAC地址的轉發即可完成通信需求。當位于不同接入環下的基站之間有通信需求時X2業務需進入VRF進行基于IP地址的L3轉發。這樣整網采用L2+L3的方式來承載業務，一方面接入層設備不啟用路由功能降低了對設備的要求節約了建網成本，另一方面考慮到原有業務的配置都是基于L2 VPN，這樣可以延用原有設備配置和網絡，并有效保護運營商投資。同時采用這種L2+L3的組網方式更易于業務擴展，新的站點加入到網絡當中來只需要更改L2域內配置即可，無須全網更新路由，所以配置簡單且易于擴展。

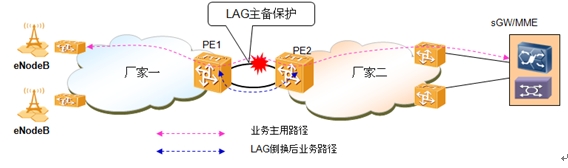

由于現網存在很多不同廠家的PTN設備，在LTE階段引入L3功能以后，可能會牽涉到多廠家L3設備互通問題，其互通方式也不外乎有兩種：通過UNI互通和通過NNI互通，第一種互通方式比較簡單也易于實現，如圖所示：
在PE1上配置經過PE2的一條靜態路由，目的IP為SGW/MME，PE2上配置經過PE1的一條靜態路由，目的IP為基站的網段IP，為了提高可靠性做跨板卡的LAG保護。第二種方式為NNI側互通，需要不同廠家互通OAM保護倒換等控制信息，開通測試和標簽協商難度都很大而且運維困難，出現故障定界難，一般不推薦使用。
綜上所述，在PTN上采用靜態L3 VPN技術來承載LTE已經成熟，完全滿足LTE階段業務發展的需求，華為將和中國移動一起，將持續推動基站承載網L3技術發展，L3也必將在中國移動的LTE演進之路上起到積極的推動作用。
