TD網絡是一個嚴格時間同步的系統，所有基站保持下行同步，終端在開機注冊、做業務時進行上行同步，所以TD系統對覆蓋的要求比GSM更嚴格。TD網絡中的越區覆蓋必然帶來嚴重的同頻干擾，由TD高站引起的越區覆蓋需要重點關注。
高站不是指基站的絕對高度，一般指通過調整下傾角已無法控制基站覆蓋范圍，只能通過降功率或其他方法來減小覆蓋時，此時的基站就是網絡優化中需要關注的“高站”。TD網絡中的高站使得某個基站過覆蓋或越區覆蓋，造成了同頻干擾，導致頻率、擾碼、鄰區規劃都非常困難。在高站覆蓋的小區邊緣，TD無線信號波動較大，UE駐留小區不穩定，發起業務時UE發射功率較大，對其他用戶造成較強干擾，導致小區整體的底噪抬升。
高站天饋的調整需求
某市區南內環西街基站位于千峰南路與南內環西街十字路口西南約50米，東西南三個方向無明顯遮擋，站高約40米，且天線使用的TD二期時的寬面板天線，預置下傾角為0度，機械下傾角目前已經調整至最大10°，在各個小區主旁瓣方向仍然越區嚴重，不能合理覆蓋。針對此種過覆蓋情況，將南內環西街基站替換為大預置下傾角的天線，天線信息如表1。
替換后的天線更易通過天饋調整+可調性的電傾綜合來控制小區覆蓋范圍。
使用大電下傾角
解決TD高站越區覆蓋
天線替換后覆蓋對比
天線替換前，該區域基站的覆蓋范圍較大，已經在橫向、縱向跨越了周邊的2層基站，其中在北、東兩個方向距離基站很遠的區域還有該基站的信號出現。替換天線后并通過天饋進行調整，基站的整體覆蓋控制在合理范圍內。
天線替換后明顯可以看出各個小區覆蓋范圍明顯變小，其次通過調整機械以及電傾可以很方便的控制覆蓋，而且，天線替換后可以提升小區發射功率來加強覆蓋范圍內的深度覆蓋。需要注意的是：天線替換后接受到的信號強度明顯減弱，為保證TD信號的連續覆蓋，不建議大批量替換，特殊場景可以考慮使用此種天線來覆蓋。
天線替換前后FTP下載速率對比
對替換天線前后FTP下載做對比發現，替換天線后無速率以及速率低的點明顯減少，應用層平均速率從替換前的985kbit/s提升到1205kbit/s，鏈路層平均BLER從替換前的3.42%降低到3.11%。綜合來看，替換天線后，通過對整體覆蓋的把控，消除越區以及旁瓣等干擾后，整體FTP速率有一定提高。
天線替換前后掃頻數據對比
天線替換前，南內環西街1小區在南內環街晉祠路口信號為-81dBm，替換后在相應位置信號強度為-94dBm，信號強度減弱，不再越區覆蓋；天線替換前該基站3小區由于機械下傾角過大，旁瓣越區很嚴重替換后，天線替換后效果明顯，3小區旁瓣已明顯收縮。
天線替換前后統計指標對比
KPI指標對比

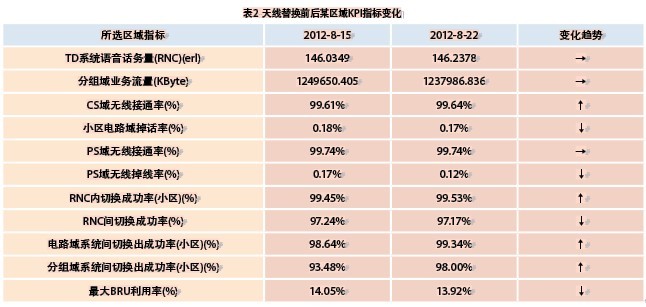

為了保證統計指標對比的客觀性，網優人員選取南內環西街基站周邊的11個站點進行局部區域KPI指標對比，分別采集替換天線前后一周的業務量、接通率、切換成功率等指標進行對比，可以得到以下結論：南內環西街單站話務量減少，區域話務保持平穩，之前南內環西街過覆蓋區域話務被其它小區吸引。南內環西街單站KPI指標有所提升，區域整體系統間切換成功率指標有明顯改善。如表2所示。
MRR指標對比
通過對比該區域MR采樣指標可得出結論。
南內環西街指標都有很大的提升，說明南內環西街替換天線對該站點下用戶終端無線環境有一定的改善（即超遠覆蓋會惡化用戶終端的無線環境）。
南內環西街UE發射功率與UPPTS干擾信號功率改善都是極為明顯，說明超遠覆蓋對這兩項指標惡化最嚴重。
該區域指標除下行BLER外的其他指標都有一定的提升，說明南內環西街替換天線對區域中用戶終端無線環境有一定的改善（即超遠覆蓋會惡化用戶終端的無線環境）。
南內環西街替換天線后下行RSCP有一定的改善，說明超遠覆蓋并不會使區域中信號更強，合理的覆蓋才能使信號更強。
選取天線需慎重
南內環西街TD基站替換大電下傾角天線后可以達到控制覆蓋的預期目標，大電下傾角天線電調控制效果較為敏感，電下傾角越大主瓣方向信號越穩定。同樣下傾角情況下，大電下傾角天線覆蓋較傳統天線范圍小，適用于市區超高站點，選取使用該天線需慎重。通過指標統計，天線替換后FTP下載速率有明顯提升；掃頻數據顯示在距離基站相同距離的位置，天線替換后信號強度大幅降低，對其他基站的干擾顯著降低；對用戶使用感受最顯著的是UE發射功率、UPPTS干擾、系統間切換成功率都明顯改善。
