硬件系統是WLAN產品實現高品質和高可靠性的基礎，包括高品質的器件選擇、高可靠性的設計過程控制、嚴格的可靠性專業試驗和嚴謹的生產測試流程，通過每一環節嚴格的規范控制，從而保證每一臺產品的高品質。本文以H3C為例，介紹高品質WLAN產品的煉成。
WLAN產品在發展初期主要服務于家庭和小企業辦公室(即SOHO類應用)，由于網絡規模小，用戶數量少，對于網絡質量的要求相對較低。移動應用業務的發展極大推動了WLAN網絡的需求，大企業(集團)和電信運營商對逐步加大了對WLAN網絡建設的投入。隨著WLAN網絡規模增大，服務范圍越來越廣，對于WLAN網絡質量要求越來越高，網絡容量、可靠性、安全性、可管理和可維護性越來越重要，大大超出了最初服務于SOHO類應用的WLAN產品的服務范圍。相應的，WLAN產品的品質要求越來越高，如何實現與管理控制，成為用戶與設備廠商重點關注的問題
選用高品質的器件
H3C按電信級質量標準設計WLAN產品。為了使設備能夠在生命周期內穩定工作，H3C精選業界領先的供應商芯片和元器件(如國家半導體和德州儀器的電源芯片、現代電子的內存、Intel的Flash、高性能獨立CPU以及業界的Atheros公司的Wi-Fi套片等)，從電阻、電容到主處理器芯片，每一個元器件都經過嚴格質量認證和技術認證，保證高性能和高兼容性。同時，由于WLAN產品需要對環境的適應性極強，單板上的關鍵器件都會采用工業級器件，從根本上保證設備在高低溫下的工作性能。
如在電容的選擇上，為實現高穩定、低紋波的電源輸出，采用SANYO原廠高分子電容(如圖1所示)。相比業界普遍使用的電解電容，高分子電容在高低溫環境下保證同樣的卓越性能和一致的濾波效果之外，不會因為電解液蒸發降低產品的壽命。每一個器件，都從溫度、電壓、電流等主要參數方面嚴格進行降額使用，比如對電解電容的耐壓要求降額60%以上(5V的電壓要求用10V耐壓的電解電容)，這樣可以有效延長器件使用壽命，保證設備的長期穩定可靠工作。
圖1 高分子電容
SOHO類設備廠商為追求成本最低，通常選用二、三流供應商的元器件。這些元器件雖然正常工作沒有問題，但在較惡劣的工作環境(如溫度、濕度、海拔高度、振動等極端條件)下很難保證可靠工作，長期工作的穩定性和可靠性也無法保證，而且，這類產品大多采用SoC處理器，FLASH和SDRAM容量都比較小，這對于SOHO類的應用一般沒有問題，但對于有高帶寬、多用戶、安全、QoS等要求的運營商以及企業用戶來說，這樣的設備就如同小馬拉大車，在超負荷運行的情況下會導致系統不穩定，甚至重啟。
從設計上保證設備的可靠工作
為保證產品的可靠性，H3C采取多種措施。
散熱技術：為了在相對較小的空間內保證良好的散熱效果，產品采用特殊的導熱結構零件、可在發熱量大的芯片上增加鋁質散熱器、應用高效率的導熱墊，將芯片的熱量直接散到機殼上等多種靈活多變的接觸散熱措施，以保證設備內部的溫度不超高芯片技術要求。
低溫加熱技術：為保證設備低溫可靠工作，需要對對低溫敏感的芯片采取加熱保護措施(如加熱膜)，設備可以根據環境溫度自動調節加熱功率，既保證加熱效果又節能環保。
應對惡劣環境的優質外殼設計：所有室外WLAN設備都是針對嚴酷惡劣的環境進行設計，主體結構件采用鋁合金，不論是從成本上，還是防護性能上，均優于鋼結構。
耐高低溫及老化的高品質密封圈：暴露在外的所有結構件均進行了造型仿真，避免積水、盡可能消除縫隙、并防止灰塵、雨水沉降等，防水防塵等級都能達到IP66(對灰塵完全封閉，且從每個方向對準設備的強射水都不會引起損害)以上。外殼也采用特殊結構的螺釘，能起到防盜的作用。
高級別的防雷設計
為了能達到較高級別的防雷設計，H3C在產品設計中組合使用了氣體放電管、TVS管、壓敏電阻、大功率水泥電阻等高品質高等級的防護器件，使其達到業界最高的防護標準：
網口可以滿足共模6KV，差模1.5KV的浪涌電壓要求，做到YD/T 993標準的增強級別，同時可以滿足3KA的沖擊電流要求;
電源口可滿足5KA的沖擊電流要求;
對于經常使用的天饋口，目前設備可以滿足3KA的沖擊電流要求，結合外置防雷器可以更好地保護設備免遭雷擊損壞，實現單板級別的防護，而業界大多數廠商設備只能通過單一的外接防雷器實現防雷。
嚴酷的可靠性專業實驗
H3C所有產品在向市場發布前都必須通過實驗室的測試，有經過CNAS(中國合格評定國家認可委員會)認證的可靠性實驗室，可靠性試驗覆蓋面非常廣泛(如圖2所示)。WLAN產品通常按照最嚴格標準進行可靠性試驗，且具體測試項的要求比標準會更高，如高溫試驗中，實際溫度通常比標準高10攝氏度，并在測試過程中監測關鍵器件的實際溫度，如果其溫度不滿足器件技術要求(會降低器件壽命)，即使設備通過高溫試驗，也需要重新優化散熱設計，直至完全滿足技術要求為止。
圖2 可靠性試驗項目
專業的WLAN射頻測試
WLAN AP是數模一體化設備，數字部分和模擬部分很容易互相干擾，模擬部分(射頻)離散性比較大，需要每臺設備進行校準，OFDM調制方式的峰均比較高，使得電源瞬時功耗的變化很大，電源的噪聲和紋波很難控制。因此，相對純數字產品，WLAN AP的測試要求會更高，測試項應包括射頻測試、電源測試、總線測試、單元電路測試、接口測試系統維護和管理測試等。這其中包括十幾大類，三百余項的測試點，只有通過全面的測試才能確保產品的可靠質量。目前業界通用的WLAN射頻生產測試方法如表1所示。

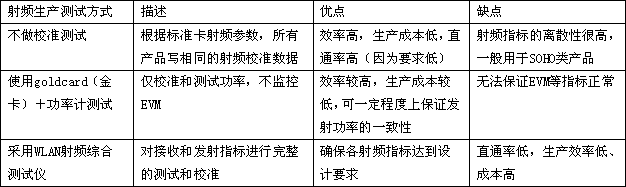

表1 WLAN產品射頻生產測試方式
H3C擁有完備的射頻實驗室，包括兩個微波暗室、多個Wi-Fi隔離的地下試驗室和大量專業射頻類測試儀器*，另有各種便攜式頻譜分析儀器和網絡分析儀器，可以進行專業的網絡優化和快速地問題定位。
√4臺IQ n×n wlan綜測儀，可以進行11n 3條流測試；
√Agilent N4440A頻譜分析儀；
√Agilent N4438C信號發生器；
√Agilent 矢量網絡分析儀；
√Azimuth ACE Wi-Fi Channel Emulator信道仿真器；
同時，H3C從應用出發建立了完備的WLAN覆蓋測試環境，可以模擬以下場景：
√室外NLOS/LOS測試環境；
√室內多房間覆蓋測試、干擾環境測試等；
√車載快速移動測試；
√天線場型測試環境。
H3C完全自主設計產品的射頻電路，齊全的測試設備確保射頻指標滿足相關標準，產品出廠前，都需要經過射頻綜合測試儀校準測試，以確保產品射頻指標的一致性。
總結
高品質的器件是構建高品質產品的基石，專業的散熱設計、低溫加熱、防水防塵外殼、密封圈等措施可增強產品可靠性及對抗外界惡劣環境的能力;高品質的防護器件及防護設計，是產品的雷電防護和ESD防護能力的可靠保障;嚴酷的可靠性試驗是產品質量的試金石;嚴格的生產一致性測試是保證產品質量的最后一道關口。
