京瓷株式會社（社長：谷本秀夫）推出首款采用全屏蔽結構※1的0.4 mm間距板對板（Board to Board）連接器“5908系列”。該產品通過抑制電磁干擾，在提升EMI特性※2的同時具備高速傳輸能力，已于7月31日開始全面銷售。

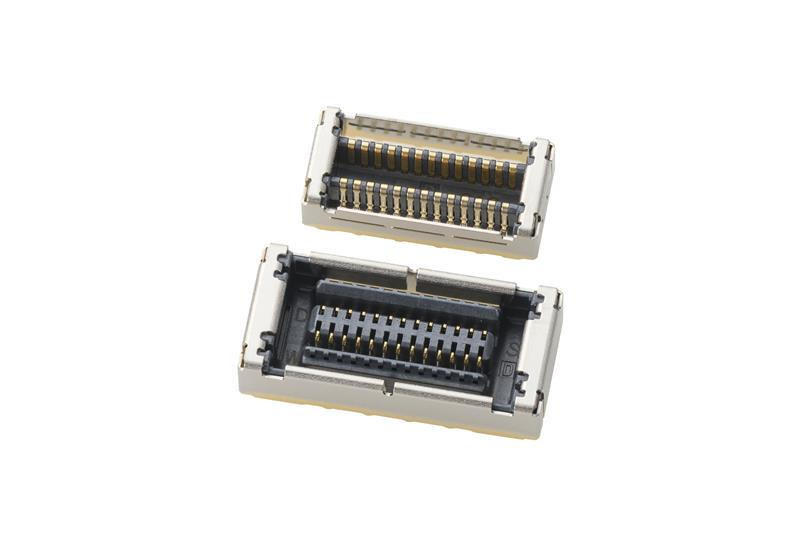

5908系列
■ 5908系列的特點
1．全屏蔽結構※1提升EMI特性※2，支持高速傳速。
2．特有的鎖扣結構提升了30%的保持力，產品更加牢固。
近年來，隨著通信功能和信息處理能力的提升，以智能手機為代表的通信終端以及智能手表等可穿戴設備的高功能化進程正在不斷加速。
為解決這一課題，京瓷首次采用全屏蔽結構※1，能夠有效抑制噪聲的侵入與泄漏，成功開發出具有出色 EMI 特性※2 的 0.4 mm 間距板對板（Board to Board）連接器“5908 系列”。
■5908系列的詳細特點
1. 全屏蔽結構※1提升EMI特性※2，支持高速傳速

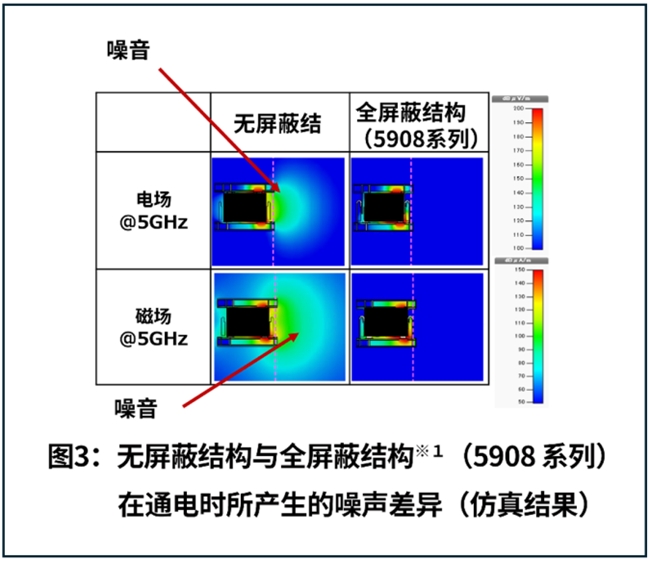

連接器的插頭側（公座）與插座側（母座）均采用將外周完全包覆的導電金屬全屏蔽結構（見圖1）。由于連接器本體及連接部位的外周都被金屬外殼包裹，該全屏蔽結構※1能夠有效抑制噪聲的侵入與泄漏，從而提升EMI特性※2。本產品插合后形成雙重屏蔽結構，電氣信號回路在屏蔽層內側傳輸，可有效抑制噪聲的產生（見圖2）。
＜支持高速傳速的標準＞
PCI Express※3 Gen.3 （8Gbps） 、USB※4 3.2 Gen.2 （10Gbps）等
2. 特有的鎖扣結構提升了30%的保持力，產品更加牢固

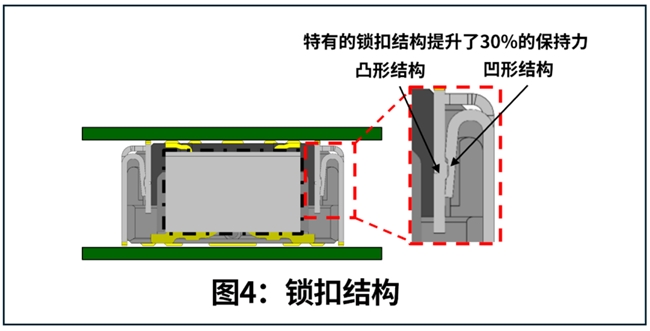

插頭側（公座）采用凸形結構，插座側（母座）采用凹形結構，通過這種能夠牢固嵌合的鎖扣設計，將保持力比京瓷以往產品提高了30%，實現更高的牢固性。同時，插頭（公座）與插座（母座）兩側均設計了嵌合時起引導作用的R形倒角，提升操作性。
■5908系列的產品概要
※1連接器的插頭側（公座）與插座側（母座）的外周均采用導電金屬全面覆蓋的結構。
※2 Electromagnetic Interference：電磁干擾（EMI）的噪音產生量與抗干擾特性。
※3 PCI Express（PCIe）：用于連接電腦內部的擴展卡（如顯卡、SSD等）與主板的高速串行總線標準。
※4 USB：用于連接電腦與外圍設備（如鼠標、鍵盤、存儲設備等）的通用接口。
